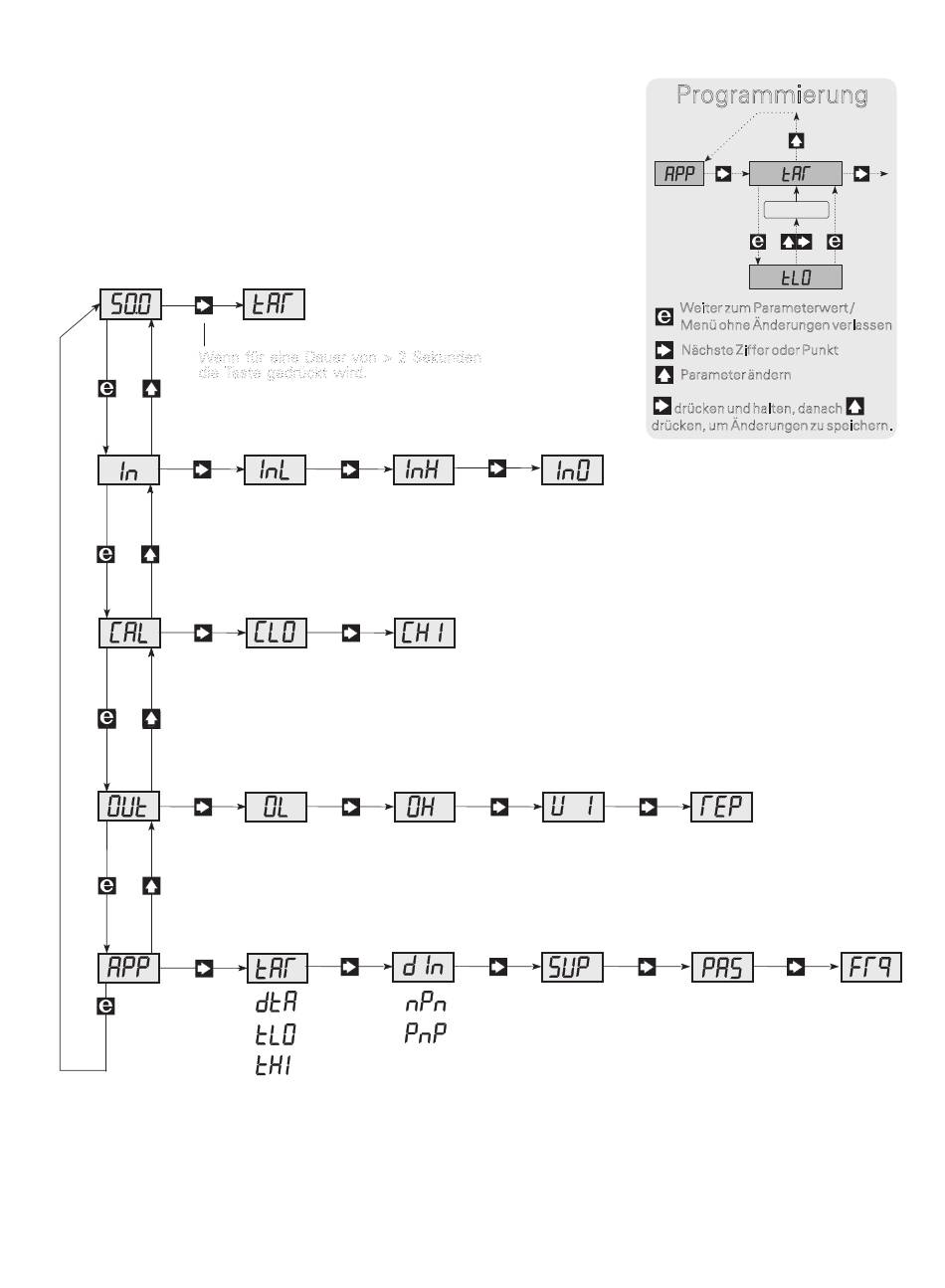

Schleifendiagramm

Wenn während einer Dauer von 2 Minuten keine Tasten gedrückt
werden, geht die Anzeige auf den Zustand 0.0 zurück.
0 . 0
Wenn für eine Dauer von > 2 Sekunden
die Taste gedrückt wird.
Eingang Eingang 0%
1 . 1
1 . 0
-40...100 mV
Kalibrierung
Kalibrierung
niedrig %
3 . 0 3 . 1
0...100%
Analog-
ausgang Ausgang 0%
4 . 0 4 . 1
0...20,0 mA
0...10,0 VDC
Anwendungs-
wahl
5 . 0 5 . 1
Tarierung
Eingang 100%
1 . 2
-40...100 mV
Kalibrierung
hoch %
3 . 2
0...100%
Ausgang 100%
4 . 2
0...20,0 mA
0...10,0 VDC
Digitaleingang
Tarierung
Typ
5 . 2
Überbereich
1 . 3
0...999%
d. Messspanne
Strom oder
Spannung
4 . 3
001 = 0...10 mA
002 = 0...20 mA
003 = 0...500 mV
004 = 0...1000 mV
005 = 0...5 V
006 = 0...10 V
Umformerversorgung
5 . 3
5,0...13 VDC
2261V103-DE
Programmierung
5.0 5.1
Speichern
Weiter zum Parameterwert /
Menü ohne Änderungen verlassen
Nächste Ziffer oder Punkt
Parameter ändern
drücken und halten, danach
drücken, um Änderungen zu speichern.
Ansprechzeit
4 . 4
0,06...999 s
Programm-
zugang unterdrückung
5 . 4 5 . 5
0 ... 9 9 9
Eingangscode
040 = Änderung zulassen
- - - = Änderung sperren
Frequenz-
50 Hz
60 Hz
