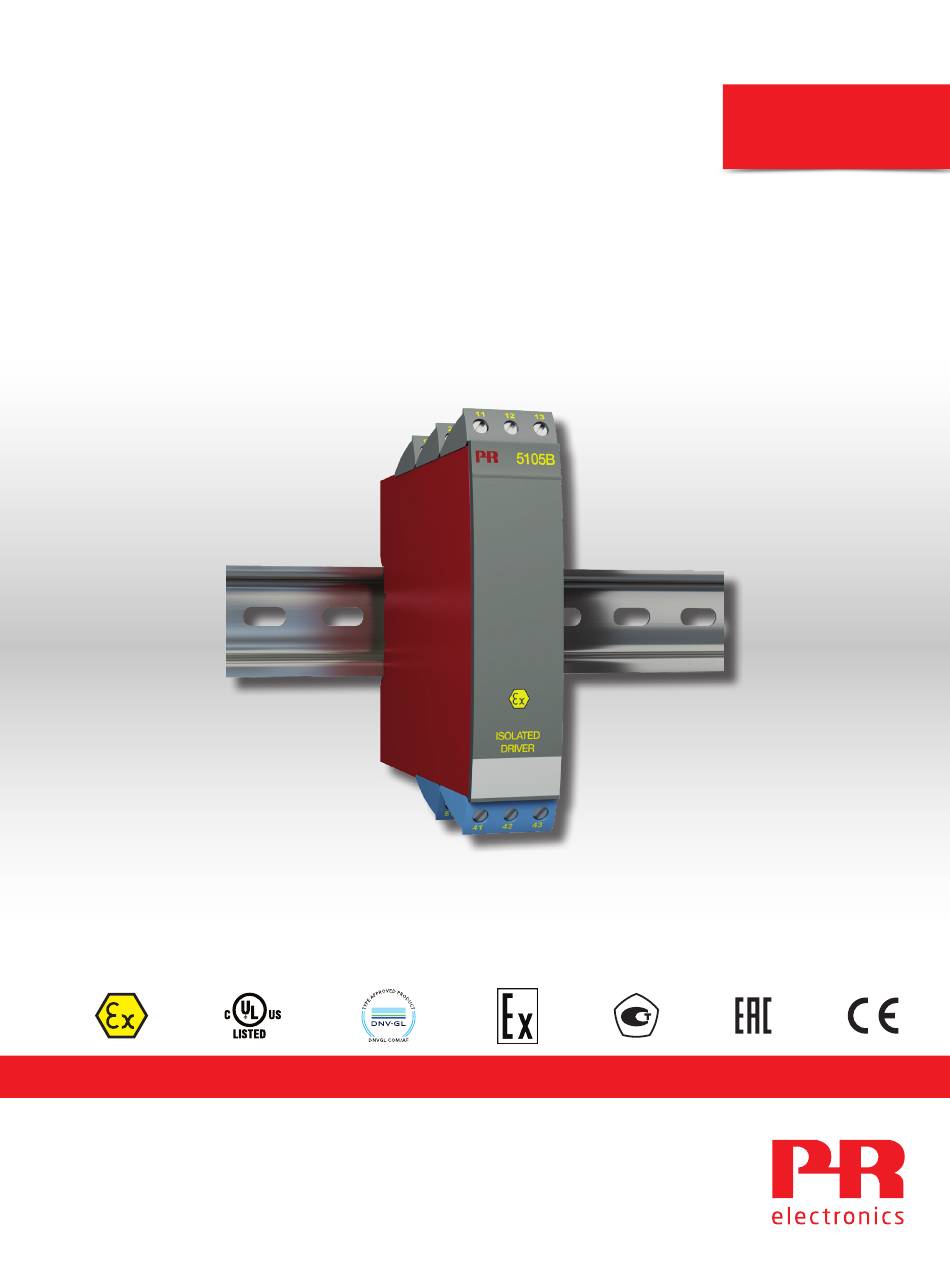

- Seite 1 PERFORMANCE MADE SMARTER Produkthandbuch 5105B Ex-isolierter Treiber TEMPERATUR EX-SCHNITTSTELLEN KOMMUNIKATIONSSCHNITTSTELLEN MULTIFUNKTIONAL TRENNER ANZEIGEN No. 5105BV105- DE A b S eriennr. : 0 4 0 0 93126...
-
Seite 2: Die 6 Grundpfeiler Unseres Unternehmens
Gesamtkosten. Es ist eine vertikale und horizontale Anordnung der Trenner möglich; die Einheiten können direkt und ohne Luftspalt eingebaut werden. Charakteristisch für die Anzeigen von PR electronics ist die Flexibilität und Robustheit. Weiterhin erfüllen die Displays nahezu alle Anforderungen zum Anzeigen von Prozesssignalen. Die Displays besitzen universelle Eingänge und eine universelle Spannungsversorgung. -
Seite 3: Inhaltsverzeichnis
Ex-isolierter Treiber 5105B Inhaltsverzeichnis Warnung.................... -
Seite 4: Warnung
Installation, Montage und Demontage von Leitungen. LICHE Fehlersuche im Gerät. SPANNUNG Reparaturen des Gerätes und Austausch von Sicherungen dürfen nur von PR electronics A/S vorgenommen werden. WARNUNG Das System 5000 muss auf eine DIN-Schiene nach DIN 46277 montiert werden. Der Programmierstecker des SYSTEMs 5000 hat Verbindung zu den Eingangsklemmen, in denen gefährliche Spannungen auf treten können. -
Seite 5: Sicherheitsregeln
Sollten Zweifel bezüglich der richtigen Handhabung des Gerätes bestehen, sollte man mit dem Händler vor Ort Kontakt aufnehmen. Sie können aber auch direkt mit PR electronics GmbH, www.prelectronics.com Kontakt aufnehmen. Die Installation und der Anschluss des Gerätes haben in Übereinstimmung mit den geltenden Regeln des jeweiligen Landes bez. -
Seite 6: Zerlegung Des Systems 5000
Reinigung Das Gerät darf in spannungslosem Zustand mit einem Lappen gereinigt werden, der mit destilliertem Wasser leicht angefeuchtet ist. Haftung In dem Umfang, in welchem die Anweisungen dieses Handbuches nicht genau eingehalten werden, kann der Kunde PR electronics gegenüber keine Ansprüche geltend machen, welche ansonsten entsprechend der eingegangenen Verkaufsvereinbarungen existieren können. - Seite 7 Anwendungen I / P Konverter Eingang Versor- gung Display Eingang Versor- gung Strom, mA Eingang Versor- gung Spannung Eingang Versor- gung 5105BV105-DE...
-
Seite 8: Verwendung
1:1 oder Signalkonvertierung von analogen Strom- / Spannungssignalen. Technische Merkmale • Die 20 werkskalibrierten Messbereiche im Gerät 5105B können über interne DIP-Schalter ohne Nachkalibrierung gewählt werden. Besondere Messbereiche können nach Bedarf geliefert werden. • PR5105B verwendet Mikroprozessortechnik für Verstärkung und Nullpunktverschiebung. Das Analogsignal wird mit einer Ansprechzeit von unter 25 ms übertragt. -
Seite 9: Bestellangaben
Bestellangaben EIngang Ausgang Kanäle 5105B 0…20 mA Sonder- Einfach 4…20 mA 0…20 mA Zweifach 0…10 V 4…20 mA 2…10 V 0…1 V Sonder- 0,2…1 V 0…10 V 2…10 V Elektrische Daten Umgebungsbedingungen: Spezifikationsbereich ....... . . -20°C bis +60°C Kalibrierungstemperatur . - Seite 10 Genauigkeit: Der höhere Wert der allgemeinen Werte oder Grundwerte: Allgemeine Werte Absolute Eingangsart Temperaturkoeffizient Genauigkeit Alle ≤ ±0,1% d. Messsp. ≤ ±0,01% d. Messsp. / °C Grundwerte Eingangsart Grundgenauigkeit Temperaturkoeffizient ≤ ±16 μA ≤ ±1,6 μA / °C Volt ≤ ±8 mV ≤...
- Seite 11 Eingehaltene Behördenvorschriften EMV ......... . . 2014/30/EU LVD .
-
Seite 12: Dip-Schalter Programmierung
DIP-Schalter Programmierung Werkskalibrierte Standardbereiche Eingang: (Kanal 2, DP 3 und DP 4) Ausgang: 0...20 mA 4...20 mA 0...10 V 2...10 V D P 1 D P 2 D P 1 D P 2 D P 1 D P 2 D P 1 D P 2 0...20 mA O f f... -
Seite 13: Anschlüsse
Anschlüsse Versorgung: Eingänge: Strom Spannung Strom Spannung Ausgänge: Strom Spannung Strom Spannung 5105BV105-DE... -
Seite 14: Blockdiagramm
24...230 VAC & 24...250 VDC Versorgung 1 2 3 4 Eingang +,V 0...20 2M Ω Ausgang+, I und V Eingang +,I 10 Ω Eingang - 10 V 5105B Ausgang-, I und V Kanal 1 5105B Kanal 2 CH 2 5105BV105-DE... -
Seite 15: Ul Control Drawing 5105Qu01
The sum of capacitance and inductance of cable and intrinsic safe equipment must be less or equal to Ca and La Voltage or current output 5105B 5105B Associated apparatus parameters Terminals 41 to 43 Terminals 51 to 53 Voc (Uo) 28 V Isc (Io) 93 mA 0.65 W... - Seite 16 Garantiezeitraums. sowie eine einfach weltweit INTELLIGENTE PERFORMANCE. zugängliche Dokumentation zur Verfügung. Weitere Informationen zu unserem Garantieprogramm PR electronics hat seinen Unternehmenshauptsitz in oder Informationen zu einem Vertriebspartner in Ihrer Dänemark sowie Niederlassungen und autorisierte Nähe finden Sie unter prelectronics.com.
