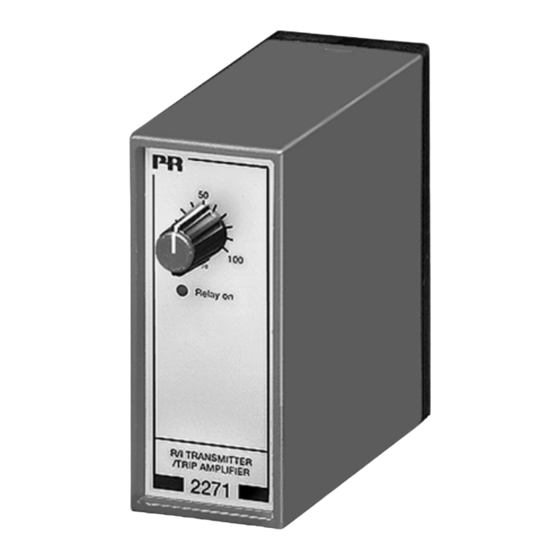

- Seite 1 PR electronics A/S 2271 No. 2271V101-IN (0121) From ser. no. 970018001 R/I transmitter / Grænsekontakt Side R/I transmitter / Trip amplifier Page 11 Convertisseur Pt100 / Relais à seuil Page 21 R/I Meßumformer / Grenzwertschalter Seite 33...
-
Seite 2: Inhaltsverzeichnis
R/I TRANSMITTER / GRÆNSEKONTAKT Type 2271 INDHOLDSFORTEGNELSE Advarsler ........2 Sikkerhedsregler . -
Seite 3: Sikkerhedsregler
PR electronics A/S, Lerbakken 10, DK-8410 Rønde tlf: +45 86 37 26 77. Installation og tilslutning af modulet skal følge landets gældende regler for SIGNATURFORKLARING: installation af elektrisk materiel bl. -
Seite 4: Kalibrering Og Justering
PR electronics A/S. Nu kan switche og jumpere ændres. Det er vigtigt, at ingen ledninger kommer i klemme, når bagplade og... -
Seite 5: Anvendelse
50°C, for lineær modstand 30 Ω. R/I TRANSMITTER / GRÆNSEKONTAKT RTD-indgangen kan leveres opsat i multipla af hovedtypen (f.eks. Pt1000). Ind- 2271 gangen kan reverseres, så 0% f.eks. er 150°C og 100% er 0°C. ANALOGUDGANG: Indgang for Pt100, Ni100 eller Ohm Analog standard strømudgang på... -
Seite 6: Bestillingsskema
BESTILLINGSSKEMA: Mål (HxBxD)..........80,5 x 35,5 x 84,5 mm Tæthedsgrad ..........IP50 Vægt ............130 g Type Indgang Udgang Relæaktivering Setpunkt Indgang: 2271 Pt100 Speciel For stigende Setpunkt knap : 1 indgang Type Min. værdi Max. værdi Min. span Norm Ni100 0...20 mA... - Seite 7 R/I TRANSMITTER / TRIP AMPLIFIER Type 2271 CONTENTS Warnings ........12 Safety instructions .
-
Seite 8: Warnings
General mounting, connexion and disconnexion of wires. Troubleshooting the module. Repair of the module and replacement of circuit breakers must be done by PR electronics A/S only. WARNING! To keep the safety distances, modules with two built-in relays must not be connected to both hazardous and non-hazardous voltages on the same module's relay contacts. -
Seite 9: Safety Instructions
To the extent the instructions in this manual are not strictly observed, the Avoid direct sunlight, dust, high temperatures, mechanical vibrations and shock, customer cannot advance a demand against PR electronics A/S that would as well as rain and heavy moisture. If necessary, heating in excess of the stated otherwise exist according to the concluded sales agreement. -
Seite 10: How To Dismantle System 2200
