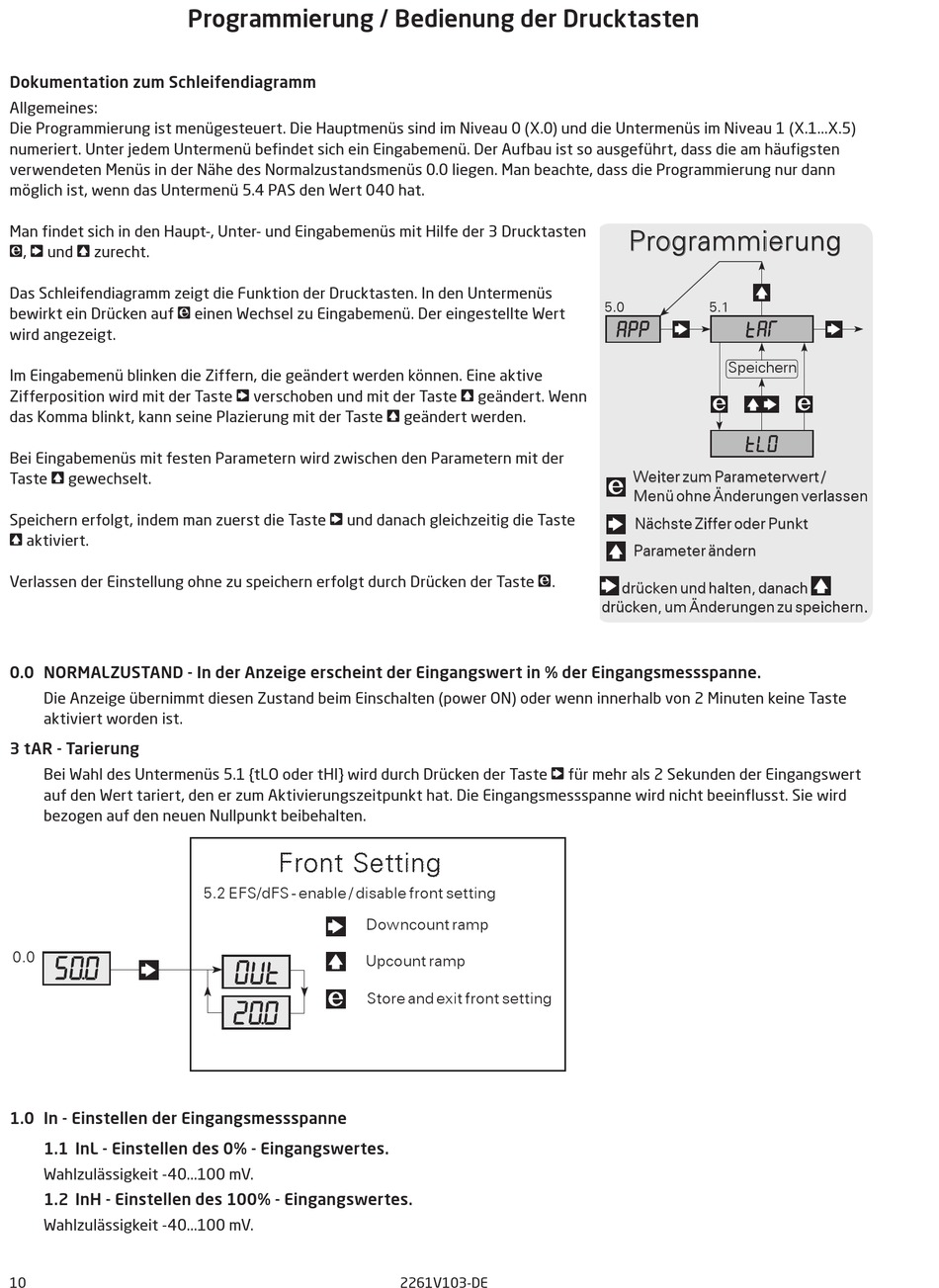

Dokumentation zum Schleifendiagramm
Allgemeines:
Die Programmierung ist menügesteuert. Die Hauptmenüs sind im Niveau 0 (X.0) und die Untermenüs im Niveau 1 (X.1...X.5)
numeriert. Unter jedem Untermenü befindet sich ein Eingabemenü. Der Aufbau ist so ausgeführt, dass die am häufigsten
verwendeten Menüs in der Nähe des Normalzustandsmenüs 0.0 liegen. Man beachte, dass die Programmierung nur dann
möglich ist, wenn das Untermenü 5.4 PAS den Wert 040 hat.
Man findet sich in den Haupt-, Unter- und Eingabemenüs mit Hilfe der 3 Drucktasten
2, 3 und 1 zurecht.
Das Schleifendiagramm zeigt die Funktion der Drucktasten. In den Untermenüs
bewirkt ein Drücken auf 2 einen Wechsel zu Eingabemenü. Der eingestellte Wert
wird angezeigt.
Im Eingabemenü blinken die Ziffern, die geändert werden können. Eine aktive
Zifferposition wird mit der Taste 3 verschoben und mit der Taste 1 geändert. Wenn
das Komma blinkt, kann seine Plazierung mit der Taste 1 geändert werden.
Bei Eingabemenüs mit festen Parametern wird zwischen den Parametern mit der
Taste 1 gewechselt.
Speichern erfolgt, indem man zuerst die Taste 3 und danach gleichzeitig die Taste
1 aktiviert.
Verlassen der Einstellung ohne zu speichern erfolgt durch Drücken der Taste 2.
0.0 NORMALZUSTAND - In der Anzeige erscheint der Eingangswert in % der Eingangsmessspanne.
Die Anzeige übernimmt diesen Zustand beim Einschalten (power ON) oder wenn innerhalb von 2 Minuten keine Taste
aktiviert worden ist.
3 tAR - Tarierung
Bei Wahl des Untermenüs 5.1 {tLO oder tHI} wird durch Drücken der Taste 3 für mehr als 2 Sekunden der Eingangswert
auf den Wert tariert, den er zum Aktivierungszeitpunkt hat. Die Eingangsmessspanne wird nicht beeinflusst. Sie wird
bezogen auf den neuen Nullpunkt beibehalten.
0.0

1.0 In - Einstellen der Eingangsmessspanne

1.1 InL - Einstellen des 0% - Eingangswertes.
Wahlzulässigkeit -40...100 mV.
1.2 InH - Einstellen des 100% - Eingangswertes.
Wahlzulässigkeit -40...100 mV.
10

Programmierung / Bedienung der Drucktasten

Front Setting
5.2 EFS/dFS - enable / disable front setting
Downcount ramp
Upcount ramp
Store and exit front setting
2261V103-DE
Programmierung
5.0 5.1
Speichern
Weiter zum Parameterwert /
Menü ohne Änderungen verlassen
Nächste Ziffer oder Punkt
Parameter ändern
drücken und halten, danach
drücken, um Änderungen zu speichern.
