Zerlegung des Systems 2200

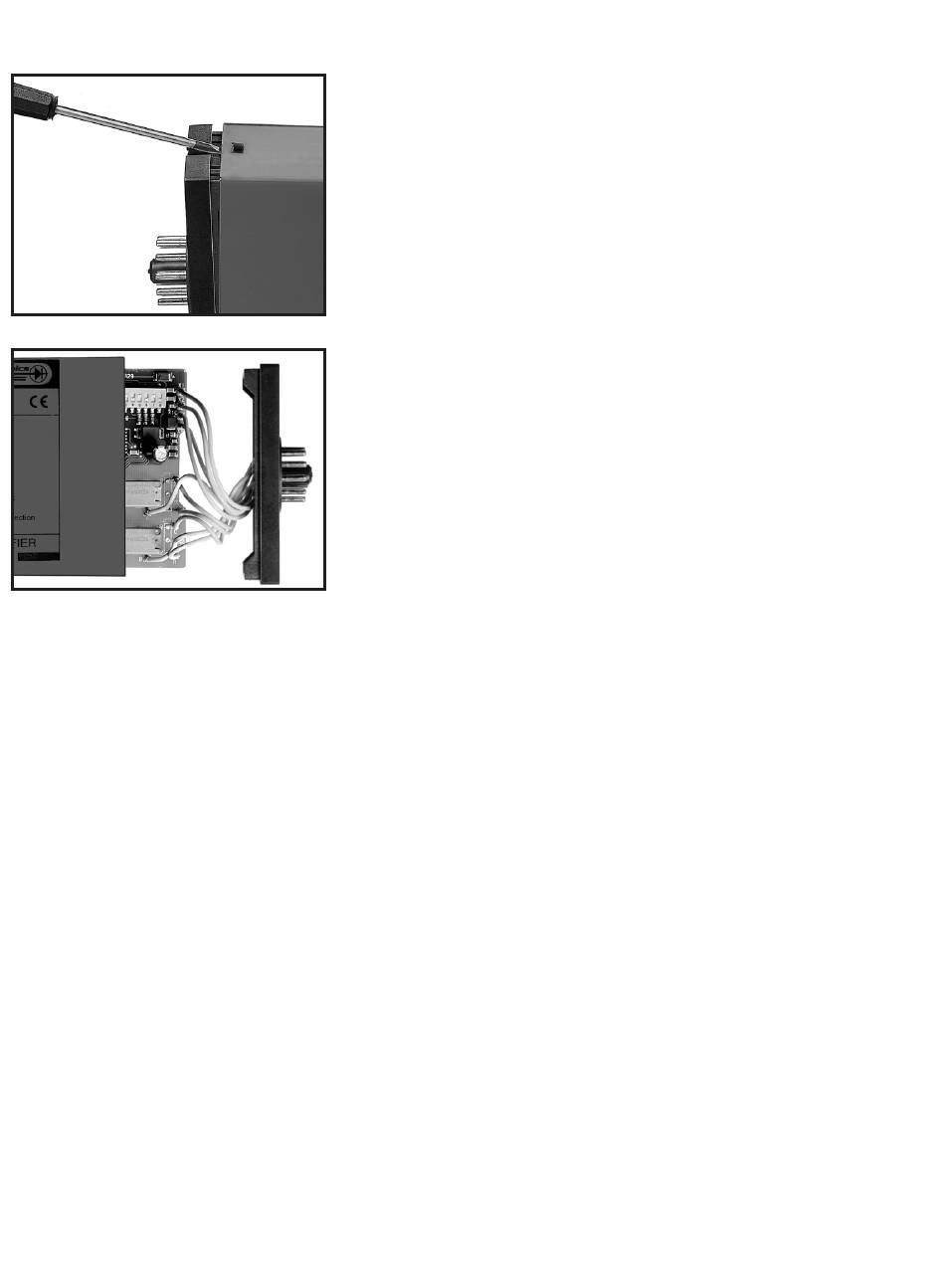

Abbildung 1:
Die hintere Abdeckplatte des Moduls wird vom Gehäuse mit Hilfe eines
Schraubendre hers gelöst.
Abbildung 2:
Danach kann die hintere Abdeckung zusammen mit der Platine
herausgezogen werden, jedoch beachte man die Positionierung der Platine
im Gehäuse, da es möglich ist, sie in mehreren Stellungen einzusetzen.
Unnötiges Ziehen an den Leitungen ist zu vermeiden.
Jetzt können Schalter und Überbrücker verändert werden. Es ist wichtig,
dass keine Leitungen eingeklemmt werden, wenn die hintere Abdeckplatte
und das Gehäuse zusammengefügt werden.
