User manual / Bedienungsanleitung

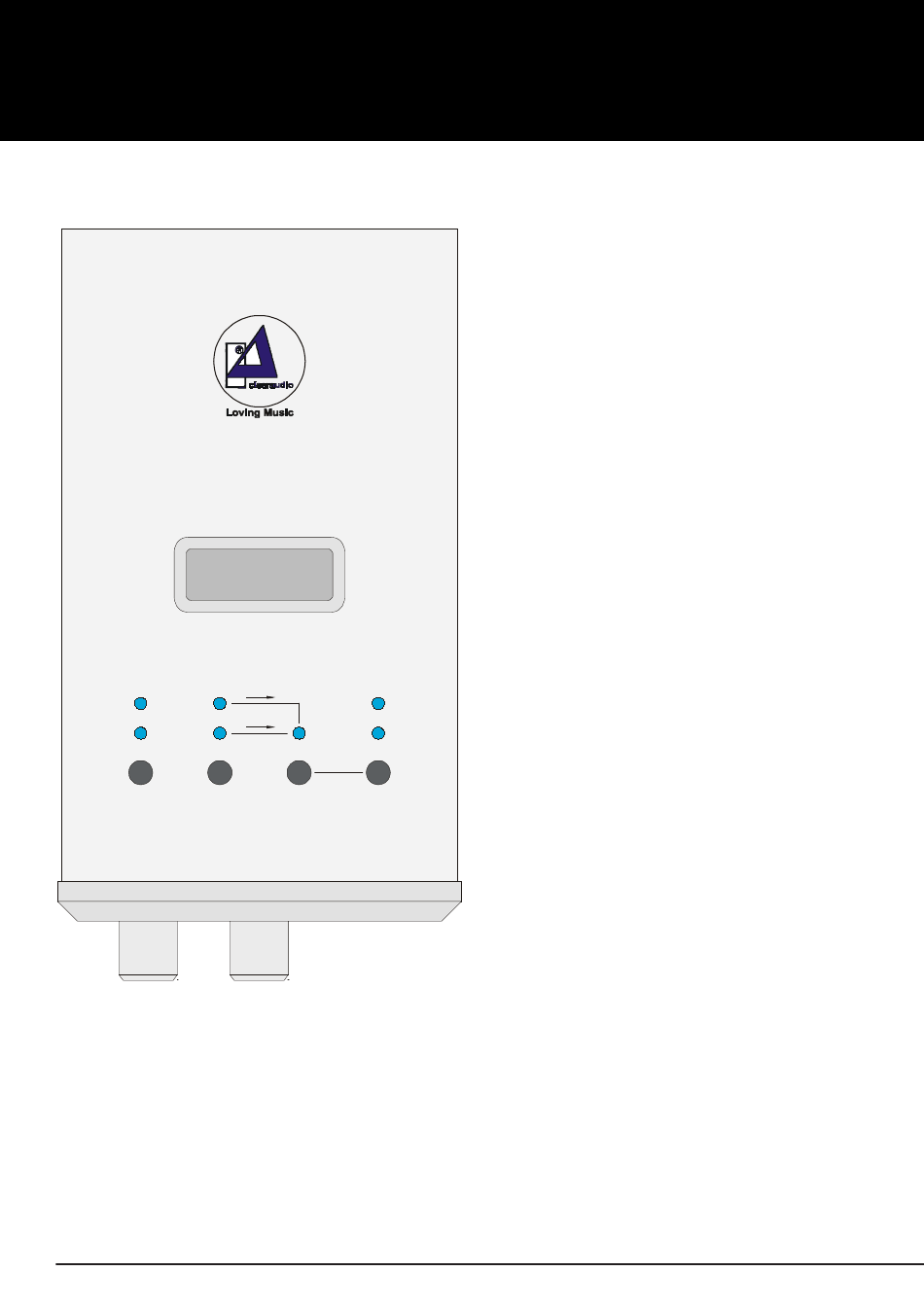

3. Bedienelemente

azimuth optimizer
MC R
MM L
MM / MC L / R
0dB-Abgleich
Kopfhörerlautstärke
Page / Seite 18
R L
AZIMUTH
L R
CT PHONO
AZIMUTH
CROSSTALK / dB LEVEL / mV
Taste MM/MC:
Umschaltung der Eingangsempfindlichkeit
bzw. Verstärkung.
Stellung MM = 40dB,
Stellung MC = 60dB
Eingangswiderstand/Kapazität MM =
47kOhm/220pF
MC = 400Ohm/220pF, der
Eingangswiderstand wird automatisch
umgeschaltet.
Taste L/R:
Umschaltung des signalführenden Kanals
auf der Messschallplatte
Taste Crosstalk:
zum Aktivieren der Messfunktion „Crosstalk"
(Übersprechen)
Taste „Level":
durch Drücken der Taste „Level" wird in
Verbindung mit unserer Messschallplatte der
Ausgangspegel ihres Tonabnehmersystems
in mV angezeigt.
Durch gleichzeitiges Drücken der Taste
„Level" und „Crosstalk" wird zwischen
dem Phonobetrieb und Messbetrieb
umgeschaltet.
Im Messbetrieb leuchtet die LED „Azimuth"
