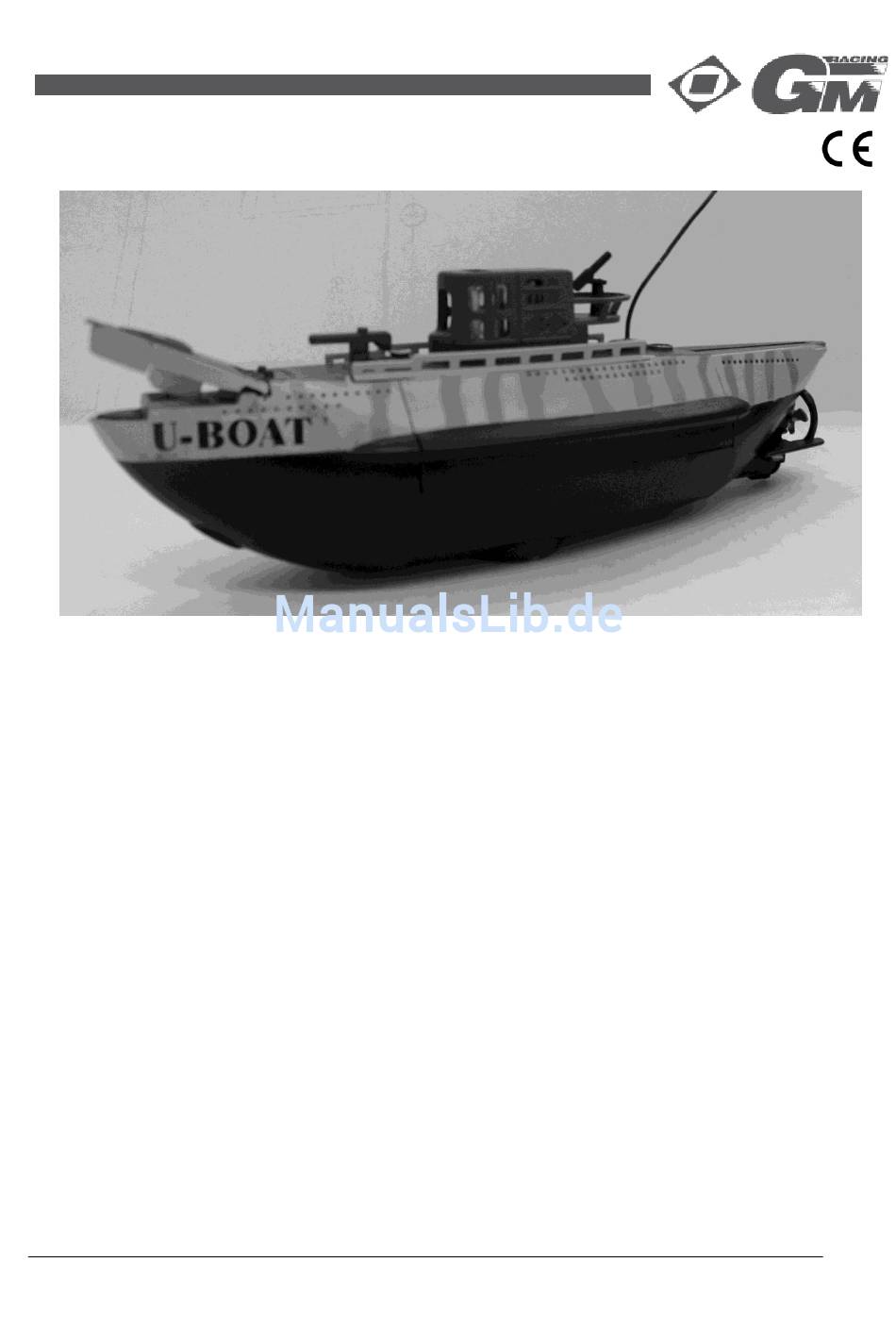

GM-Racing Mini U-Boat Betriebsanleitung

Vorschau ausblenden
1
2
3
4
5
6
7
8

Werbung

Quicklinks

Diese Anleitung herunterladen
Betriebsanleitung für das Modell Mini U-Boat, Best.- Nr. 92304
Beschreibung des Modells
Die echte statische Tauchfunktion des U-Bootes erfolgt mittels eines Hubmotors, der einen Tauchtank
ansteuert. Durch das dann erhöhte Eigengewicht des Bootes, fängt es an zu sinken, das Auftauchen erfolgt
entsprechend. Dadurch kann das Modell im Wasser schweben. Die Kurvenfahrt wird durch ein kleines
Querstahlruder im Heckbereich des Modells ausgeführt, deshalb kann das Modell auf der Stelle drehen.
Der Fahrakku kann schnell und einfach geladen werden, da die Schalterbuchse zugleich die Ladebuchse ist.
Durch die geringe Größe des U-Bootes kann das Modell problemlos in der Badewanne oder einem größeren
Aquarium betrieben werden.
Technische Daten
Länge ca.
Breite ca.
Höhe ca.
Gesamtgewicht mit RC ca.
Maximale Tauchtiefe ca.
Wichtige Sicherheitshinweise
Sie haben ein Modell erworben, aus dem – zusammen mit entsprechendem geeignetem Zubehör – ein
funktionsfähiges RC-Modell fertiggestellt werden kann. Die Einhaltung der Montage- und Betriebsanleitung im
Zusammenhang mit dem Modell sowie die Installation, der Betrieb, die Verwendung und Wartung der mit dem
Modell zusammenhängenden Komponenten können von GRAUPNER/SJ nicht überwacht werden. Daher
übernimmt GRAUPNER/SJ keinerlei Haftung für Verluste, Schäden oder Kosten, die sich aus dem fehlerhaften
Betrieb, aus fehlerhaftem Verhalten bzw. in irgendeiner Weise mit dem vorgenannten zusammenhängend
ergeben. Soweit vom Gesetzgeber nicht zwingend vorgeschrieben, ist die Verpflichtung der Firma
GRAUPNER/SJ zur Leistung von Schadensersatz, aus welchem Grund auch immer ausgeschlossen (inkl.
Personenschäden, Tod, Beschädigung von Gebäuden sowie auch Schäden durch Umsatz- oder
Geschäftsverlust, durch Geschäftsunterbrechung oder andere indirekte oder direkte Folgeschäden), die von
dem Einsatz des Modells herrühren.
GRAUPNER/SJ GmbH D-73230 KIRCHHEIM/TECK GERMANY
Keine Haftung für Druckfehler. Technische Änderungen vorbehalten!
145mm
36mm
53mm
85g
0,5m
1
03/2012
