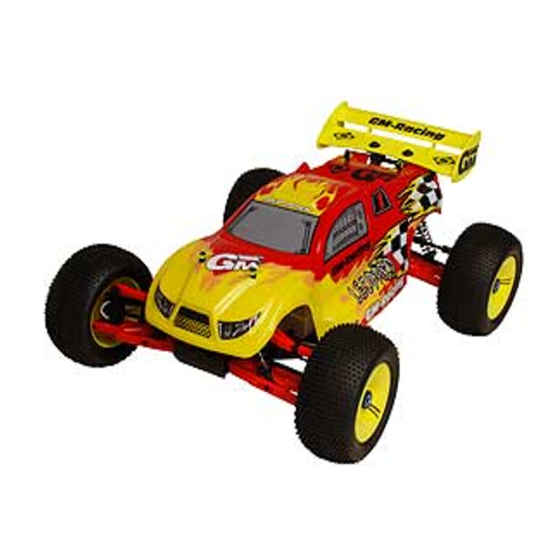

- Seite 1 1/8 Nitro Powered 4WD Truggy Bedienungsanleitung Deutsch 02-10 Instruction Manual English 11-19 GM-Racing Leopard 90505 & 90505.RTR...
-
Seite 2: Sicherheitshinweise
Einführung Vielen Dank, daß Sie sich für den Fun-Truggy Leopard 4WD 1/8 von GM-Racing entschieden haben. Diese Einführung enthält die grundlegenden Anweisungen für den Betrieb Ihres neuen Fahrzeugs. Der Fun-Truggy Leopard 4WD 1/8 ist zwar ein großartiges Modell für RC-Fahranfänger, aber er verlangt auch eine gewisse handwerkliche Erfahrung und bei Fahrern unter 14 Jahren die Anleitung durch die Eltern. -
Seite 3: Erforderliches Zubehör
Erforderliches Zubehör Zum Betrieb Ihres neuen Fun-Truggy Leopard 4WD 1/8 brauchen Sie folgende Zubehörteile: • 12 Alkali-Batterien Typ AA z.B. Best.-Nr. 3422 oder 12 Akkuzellen Typ AA Mignon z.B. Best.-Nr. 3621 (8 für Sender und 4 für den Empfänger) • Qualitäts-Modellbau-Treibstoff – vorzugsweise vom Typ Titan RS16 Best-.Nr. 2642.2L mit 16% Nitroge halt (oder Titan RS25 Best.-Nr. -
Seite 4: Das Fernsteuersystem
Das Fernsteuersystem Im Folgenden bekommen Sie einen Überblick über das Fernsteuersystem des Fun-Truggy Leopard 4WD 1/8 und über seine verschiedenen Funktionen und Einstellungen. Vor der ersten Fahrt sollten Sie unbedingt alle diese Funktionen und Einstellungen gelesen und verstanden haben. Legen Sie 8 AA-Batterien oder Akkus in das Batteriefach des Senders und 4 in den Empfängerbatterie- kasten. -
Seite 5: Bedienung Der Fernsteuerung
Bedienung der Fernsteuerung • Fahren Sie Ihren Fun-Truggy Leopard 4WD 1/8 nie mit schwachen Sender- oder Empfängerbatterien. • Lassen Sie den EIN/AUS-Schalter nie nach der Fahrt an, sonst halten die Batterien nicht lange. • Schalten Sie immer zuerst den Sender, und dann erst den Empfänger ein. -
Seite 6: Einlaufen Und Nachstellen Des Motors
Motortemperatur und verringert die Schmierung der Motorinnenteile, was zu vorzei- tigem Verschleiß und zu Schäden führt. Es ist in jedem Fall ratsamer, den Motor eher fetter und niemals mit zu magerem Gemisch zu betreiben, um ein Heißlaufen und eventuelle Schäden zu verhindern. GM-Racing Leopard 90505 & 90505.RTR... -
Seite 7: Die Leerlaufeinstellung
Um Dauerschäden am Motor zu vermeiden, müssen Sie dann sofort die Mischung anreichern, indem Sie die Volllastschraube mindestens zwei „Stundenschritte“ gegen den Uhrzeigersinn verstellen, und sich darauf einstellen, weitere Nachstellungen vorzunehmen, bevor Sie den Fahrbetrieb fortsetzen. GM-Racing Leopard 90505 & 90505.RTR... -
Seite 8: Die Betriebstemperatur
• Bei Bedarf säubern Sie den Luftfilter und ölen Sie ihn neu ein, bevor Sie ihn wieder in den Wagen einbauen. • Überprüfen Sie den Wagen auf verschlissene, gebrochene oder klemmende Teile und reparieren Sie diese bei Bedarf. • Überprüfen Sie regelmäßig den festen Sitz aller Schrauben und ziehen Sie diese gegebenenfalls nach. GM-Racing Leopard 90505 & 90505.RTR... -
Seite 9: Hinweis Zum Umweltschutz
Bei RC-Modellen müssen Elektronikteile, wie z.B. Servos, Empfänger oder Fahrtenregler aus dem Produkt ausgebaut und getrennt bei einer entsprechenden Sammelstelle als Elektro-Schrott entsorgt werden. Bitte Erkundigen Sie sich bei der Gemeindeverwaltung nach der zuständigen Entsorgungsstelle. GM-Racing Leopard 90505 & 90505.RTR... - Seite 10 Thema Motor Tuning nigen aus Leerlauf. Teillast Gemisch zu fett zum Thema Motor Tuning Glühkerze verschmutzt / Schwach zum Thema Glühkerzen Leerlaufdrehzahl zu niedrig einstellen Motor stottert bei Kurvenfahrt nachfüllen Leerlaufdrehzahl zu niedrig einstellen GM-Racing Leopard 90505 & 90505.RTR...
- Seite 11 Thank you for Buying the Fun-Truggy Leopard 4WD 1/8 by GM-Racing. This introduction contains the basic instructions for the operation of Your new vehicle. Fun-Truggy Leopard 4WD 1/8 is a great model for RC Beginners, but it also requires a degree of craftsmanship and experience ,with Drivers under 14 years, the guidance from the parents.
- Seite 12 Requires To operate your new Fun-Truggy Leopard 4WD 1/8 by GM-Racing you will need the following enhancements: • 12 alkaline AA batteries e.g. Best .Nr. 3422, or 12 AA battery cells Mignon e.g. Best .Nr. 3621 (8 for broad casters and 4 for the recipient) •...
- Seite 13 The RC-System & Transmitter Here you get an overview of the Remote Control System of the Fun-Truggy Leopard 4WD 1/8 and its various functions and settings. Before the first trip should be sure all of these functions and settings have read and understood.
-
Seite 14: Steering Trim
Operating the RC • Take Your Truggy Leopard 4WD 1/8 never with low transmitter or receiver batteries. • Let the ON / OFF switch never look at the trip, otherwise, the batteries do not last long. • Turn the Transmitter always on first, and then the car. - Seite 15 It is advisable in any case, the engine rather bold and never with to operate lean mixture to a hot-walking and to prevent any possible damage. GM-Racing Leopard 90505 & 90505.RTR...
-
Seite 16: Engine Tuning
"counter-clockwise disguise, and be prepared for further reprisals made before you continue driving. GM-Racing Leopard 90505 & 90505.RTR... -
Seite 17: Service & Repair
Service & Repair In problem cases, or for questions and repairs, please contact: GRAUPNER-Service, Henriettenstrasse 94-96, D-73230 Kirchheim/Teck, Tel. +49/1805/472876 GM-Racing Leopard 90505 & 90505.RTR... - Seite 18 On the subject of Engine Tuning from idle. Glow Plug dirty / Weak On the subject of glow plugs Idle speed is too low setting Fuel is empty Engine stutter when cornering ride Idle speed is too low setting GM-Racing Leopard 90505 & 90505.RTR...
-
Seite 19: Stoßdämpfer Montage Shock Building
Stoßdämpfer Montage Shock Building GM-Racing Leopard 90505 & 90505.RTR... - Seite 20 Differential Montage VA Diff. Building Front GM-Racing Leopard 90505 & 90505.RTR...
- Seite 21 Differential Montage HA Diff. Building Rear GM-Racing Leopard 90505 & 90505.RTR...
- Seite 22 Dämpferbrücke Montage VA Shock Tower Building Front GM-Racing Leopard 90505 & 90505.RTR...
- Seite 23 Dämpferbrücke Montage HA Shock Tower Building Rear GM-Racing Leopard 90505 & 90505.RTR...
- Seite 24 Servosaver & Radioplatte Montage Servo Saver & Radioplate Building GM-Racing Leopard 90505 & 90505.RTR...
- Seite 25 Lenkung & Tank Montage Steering & Fuel Tank Building GM-Racing Leopard 90505 & 90505.RTR...
- Seite 26 Motor Montage Engine Building GM-Racing Leopard 90505 & 90505.RTR...
- Seite 27 Mitteldifferential Montage Mid. Diff. Building GM-Racing Leopard 90505 & 90505.RTR...
- Seite 28 Radioplatte & Tank Montage Radioplate & Fuel Tank Building GM-Racing Leopard 90505 & 90505.RTR...
- Seite 29 Motor & Mitteldiff Montage Engine & Mid. Diff. Building GM-Racing Leopard 90505 & 90505.RTR...
- Seite 30 VA & HA Montage Front & Rear Suspens. Building GM-Racing Leopard 90505 & 90505.RTR...
- Seite 31 VA & HA Komplett Montage Front & Rear Suspens. Building GM-Racing Leopard 90505 & 90505.RTR...
-
Seite 32: Va Explosionszeichnung Front Suspension Diagramm
VA Explosionszeichnung Front Suspension Diagramm GM-Racing Leopard 90505 & 90505.RTR... -
Seite 33: Ha Explosionszeichnung Rear Suspension Diagramm
HA Explosionszeichnung Rear Suspension Diagramm GM-Racing Leopard 90505 & 90505.RTR... - Seite 34 Explosionszeichnung Diagramm GM-Racing Leopard 90505 & 90505.RTR...
-
Seite 35: Ersatzteile / Spare Parts
90505.19 Susp. Arm Holder R 90505.20 Steering Conn. Rod Dämpferbrücke Hinten Servo Lenggestänge Querlenkerhalter HA Gewindest. für Lenkung 90505.21 Exhaust Mount 90505.22 Front Shock Set 90505.23 Rear Shock Set 90502.45 Springs Resorohr Halter Stoßdämpfer Vorne Stoßdämpfer Hinten Federn GM-Racing Leopard 90505 & 90505.RTR... - Seite 36 90502.18 Throttle Pulling Set Lenkungsbolzen Bremsbolzen Set Servohörner Set Gasgestänge Set 90502.20 Receiver Chase 90502.21 Fuel Tank Set 90502.24 Clip Slide Set 90502.25 Servo Saver Parts Batterie/Empfäng. Box Tank Set Plastikteile Set Servo Saver Teile GM-Racing Leopard 90505 & 90505.RTR...
- Seite 37 90502.60 Flywheel Set 90502.61 Tuned Pipe Set 90502.62 Air Filter Sponge Resorohr Set Motor Nitro Bull .28 Schwungscheiben Set Luftfilter Schaumstoff 90502.63 Ball End 90502.64 Ball End 90502.65 Shock Ball Joint Kugelköpfe Kugelköpfe Stoßd. befestigung GM-Racing Leopard 90505 & 90505.RTR...
- Seite 38 90503.74 Shim Set 5x8x0.3 Schrauben Set M3x3 Schrauben Set Shim Set 5x8x0.3 Schrauben Set 90505.83 Screw Set 90505.83 Screw Set 90505.83 Screw Set 90503.75 Shim Set 3x6x0.3 Schrauben Set Schrauben Set Schrauben Set Shim Set 3x6x0.3 GM-Racing Leopard 90505 & 90505.RTR...
- Seite 39 90505.83 Screw Set 90505.83 Screw Set 90505.83 Screw Set 90505.83 Screw Set Schrauben Set Schrauben Set Schrauben Set Schrauben Set 90503.80 Antenna Pipe Set 90503.83 Body Clip 90502.83 Body Clip Antennenrohre Karosserie Splinte Karosserie Splinte GM-Racing Leopard 90505 & 90505.RTR...
- Seite 40 GM-Racing Produkte sind im Vertrieb der GM-Racing Products are distributed by Graupner GmbH & Co. KG Henriettenstr. 94-96 73230 Kirchheim/Teck info@graupner.de Germany www.graupner.de GM-Racing Leopard 90505 & 90505.RTR...
