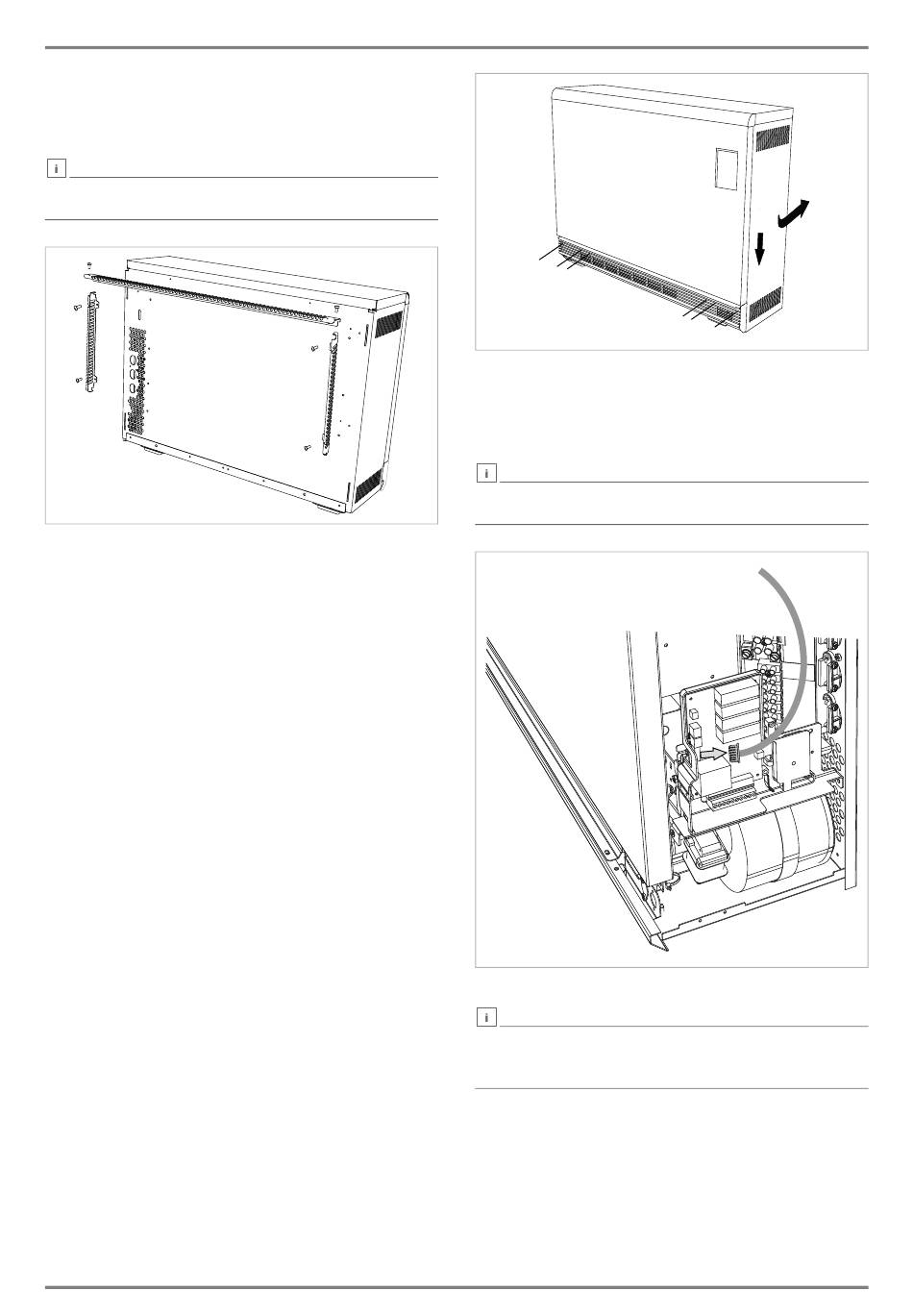

Montage

6. Montage
6.1 Verpackungsmaterial entfernen und ordnungsge-
mäß entsorgen.
HINWEIS
Plastiktüten dürfen nicht in die Hände von Kleinkin-
dern gelangen. Erstickungsgefahr!
6.2 Die beiden seitlichen Wandanschlussleisten an
der Rückseite des Gerätes befestigen. Obere Wand-
anschlussleiste an den beiden seitlichen Wandan-
schlussleisten festschrauben.
www.dimplex.eu
A
B C
6.3 Schrauben (A) für die Seitenwände entfernen. Sei-
tenwände nach unten schieben (1) und heraus-
schwenken (2). Nach Entfernen der Seitenwände die
Befestigungsschrauben (B) für die Vorderwand lösen.
Schrauben C nicht lösen.
HINWEIS
Vor dem Abnehmen der Vorderwand Bedienfeld-Ver-
bindungsleitung am Laderegler ausstecken.
6.4 Verbindungsleitung ausstecken.
HINWEIS
Legen Sie die Vorderwand und die Seitenwände auf
eine weiche, saubere Oberfläche, um Lackschäden zu
vermeiden.
