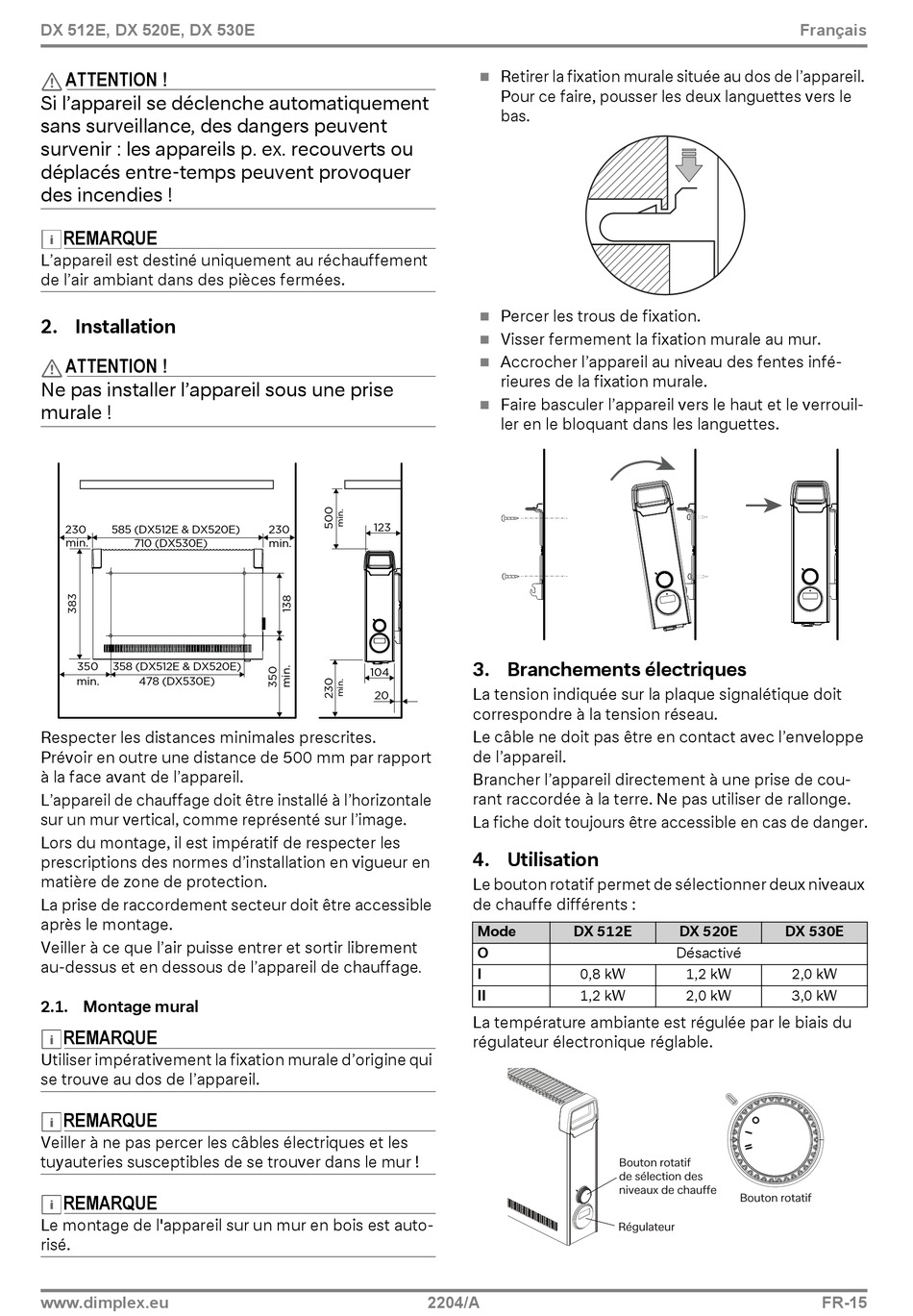

DX 512E, DX 520E, DX 530E
ATTENTION !
Si l'appareil se déclenche automatiquement
sans surveillance, des dangers peuvent
survenir : les appareils p. ex. recouverts ou
déplacés entre-temps peuvent provoquer
des incendies !
REMARQUE
L'appareil est destiné uniquement au réchauffement
de l'air ambiant dans des pièces fermées.
2. Installation
ATTENTION !
Ne pas installer l'appareil sous une prise
murale !
230 585 (DX512E & DX520E)
min. 710 (DX530E)
350 358 (DX512E & DX520E)
min. 478 (DX530E)
Respecter les distances minimales prescrites.
Prévoir en outre une distance de 500 mm par rapport
à la face avant de l'appareil.
L'appareil de chauffage doit être installé à l'horizontale
sur un mur vertical, comme représenté sur l'image.
Lors du montage, il est impératif de respecter les
prescriptions des normes d'installation en vigueur en
matière de zone de protection.
La prise de raccordement secteur doit être accessible
après le montage.
Veiller à ce que l'air puisse entrer et sortir librement
au-dessus et en dessous de l'appareil de chauffage

2.1. Montage mural

REMARQUE
Utiliser impérativement la fixation murale d'origine qui
se trouve au dos de l'appareil.
REMARQUE
Veiller à ne pas percer les câbles électriques et les
tuyauteries susceptibles de se trouver dans le mur !
REMARQUE
Le montage de l'appareil sur un mur en bois est auto-
risé.
www.dimplex.eu
123
230
min.
104
20
.
2204/A
Retirer la fixation murale située au dos de l'appareil.

Pour ce faire, pousser les deux languettes vers le
bas.
Percer les trous de fixation.

Visser fermement la fixation murale au mur.

Accrocher l'appareil au niveau des fentes infé-

rieures de la fixation murale.
Faire basculer l'appareil vers le haut et le verrouil-

ler en le bloquant dans les languettes.
3. Branchements électriques
La tension indiquée sur la plaque signalétique doit
correspondre à la tension réseau.
Le câble ne doit pas être en contact avec l'enveloppe
de l'appareil.
Brancher l'appareil directement à une prise de cou-
rant raccordée à la terre. Ne pas utiliser de rallonge.
La fiche doit toujours être accessible en cas de danger.
4. Utilisation
Le bouton rotatif permet de sélectionner deux niveaux
de chauffe différents :
Mode DX 512E
O
I
0,8 kW
II
1,2 kW
La température ambiante est régulée par le biais du
régulateur électronique réglable.
Bouton rotatif
de sélection des
niveaux de chauffe
Régulateur
Français
DX 520E DX 530E
Désactivé
1,2 kW 2,0 kW
2,0 kW 3,0 kW
Bouton rotatif
FR-15
