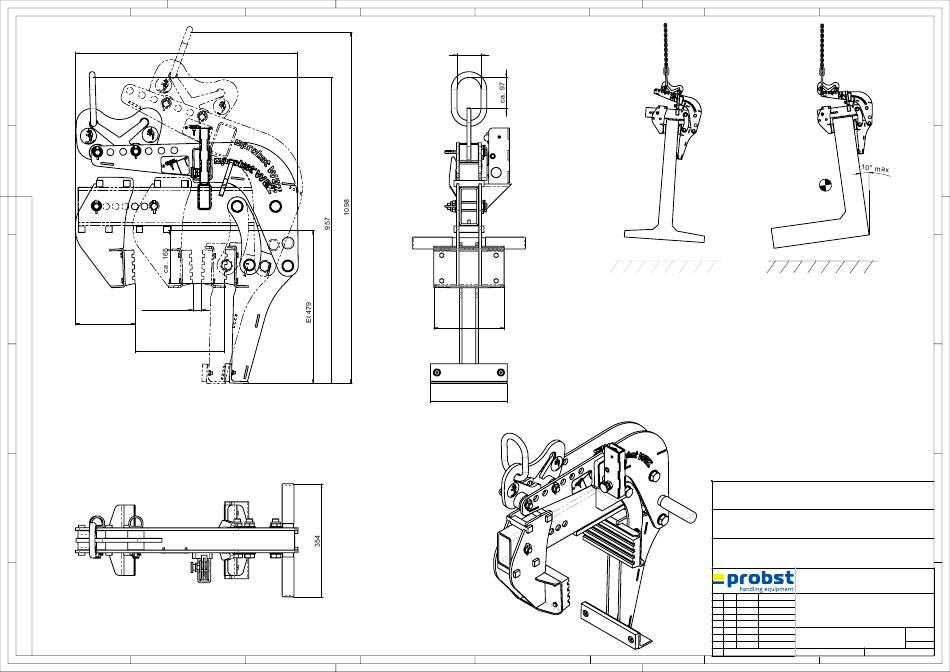

probst WEZ-2 Betriebsanleitung Seite 115

7
8
ca. 695
F
E
D
ÖW min. ca.28
GW min. 50
ca. 187
ÖW max. ca. 279
GW max. 250
C
B
A
8 7
6 5
75
240
6 5
4 3
Symmetrische Elemente, wie z.B.
T-Elemente dürfen mit der WEZ
versetzt werden, hängen aber bedingt
durch die Bauart nie senkrecht /
220
Symmetric elements, such as T-Elements,
are allowed to be handeled with the WEZ,
but they don't hang in upright position
4 3
2 1
Die meisten Elemente mit aussermittigem
Schwerpunkt können mit der WEZ
senkrecht versetzt werden, es gibt jedoch
Elemente mit extrem aussermittigen
Schwerpunkten, die nicht eingestellt
werden können. In diesen Fällen ist ein
maximaler Winkel von 10° zulässig /
Most of the common unsymmetric elements
can be handled with the WEZ in upright
position; but there are a few with extreme
excentric balance point, that cannot be
adjusted with the WEZ. In those cases a
maximum angel of 10° is allowed
Tragfähigkeit / Working Load Limit WLL:
2000 kg / 4409 lbs
Eigengewicht / Dead Weight:
53 kg / 117 lbs
Product Name:
Grab for Angular Concrete Products WEZ
© all rights reserved conform to ISO 16016
Datum
Name Benennung
Winkelelementzange WEZ 2
Erst. 22.9.2010 Ralf.Northe
Greifbereich 50 - 250 mm
Gepr. 13.12.2016 R.Northe
Tragfähigkeit 2000 kg Et 420
Artikelnummer/Zeichnungsnummer
2 D53100347
1
Zust. Urspr. Ers. f. Ers. d.
2 1
F
E
D
C
B
A
Blatt
1
von 1
