Typ 8792, 8793
Grundeinstellung des Prozessreglers
24.2 SETUP – Einrichten des Prozessreglers
Mit diesen Funktionen wird die Art der Regelung festgelegt.
Die Vorgehensweise ist in den nachfolgenden Kapiteln „24.2.1" bis „24.2.5" beschrieben.
24.2.1 PV-INPUT – Signalart für den Prozess-Istwert festlegen
Für den Prozess-Istwert kann eine der folgenden Signalarten gewählt werden:
• Normsignal
• Frequenzsignal
• Beschaltung mit Pt 100
Werkseinstellung: 4...20 mA
Nach dem Einschalten der Betriebsspannung sucht das Gerät nach angeschlossenen Sensortypen (auto-
matische Sensorerkennung).
Bei Erkennen eines Sensortyps (PT 100 oder 4...20 mA) wird die Signalart im Bedienmenü PV-INPUT auto-
matisch vorgenommen.
Wird kein Sensorsignal erkannt, bleibt die letzte Einstellung erhalten.
Die Signalart Frequenzsignal kann nicht automatisch erkannt werden, sondern muss manuell im
Menü PV-INPUT eingestellt werden.

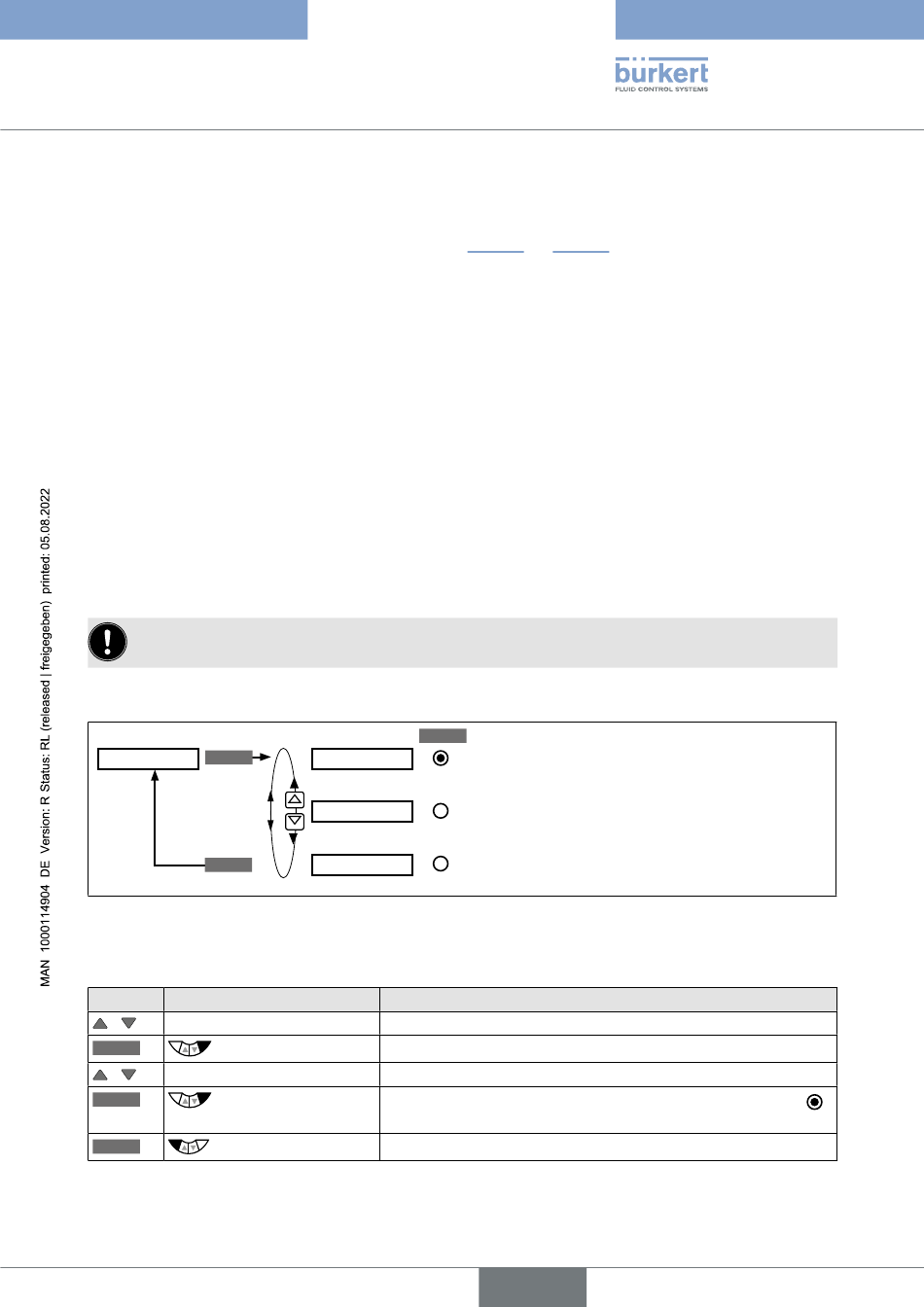

Bedienstruktur:
PV-INPUT ENTER
EXIT
Abb. 35: Bedienstruktur PV-INPUT
Signalart festlegen im Menü SETUP → PV-INPUT:
Taste Aktion
/ PV-INPUT auswählen
ENTER
drücken
/ Signalart auswählen
SELEC
drücken
EXIT drücken
Tabelle 39: PV-INPUT; Signalart festlegen
4...20 mA
0...1000 Hz
-20 °C...+220 °C
SELEC
4-20 mA
Frequenz
PT 100
Beschreibung
Die Signalarten werden angezeigt.
Die ausgewählte Signalart ist nun durch einen gefüllten Kreis
markiert.
Rückkehr in SETUP.
Durchfluss, Druck, Niveau
Durchfluss
Temperatur
Normsignal 4...20 mA
(Durchfluss, Druck, Niveau)
Frequenzsignal 0...1000 Hz
(Durchfluss)
Beschaltung mit Pt 100
(Temperatur) -20 °C...+220 °C
