Montage

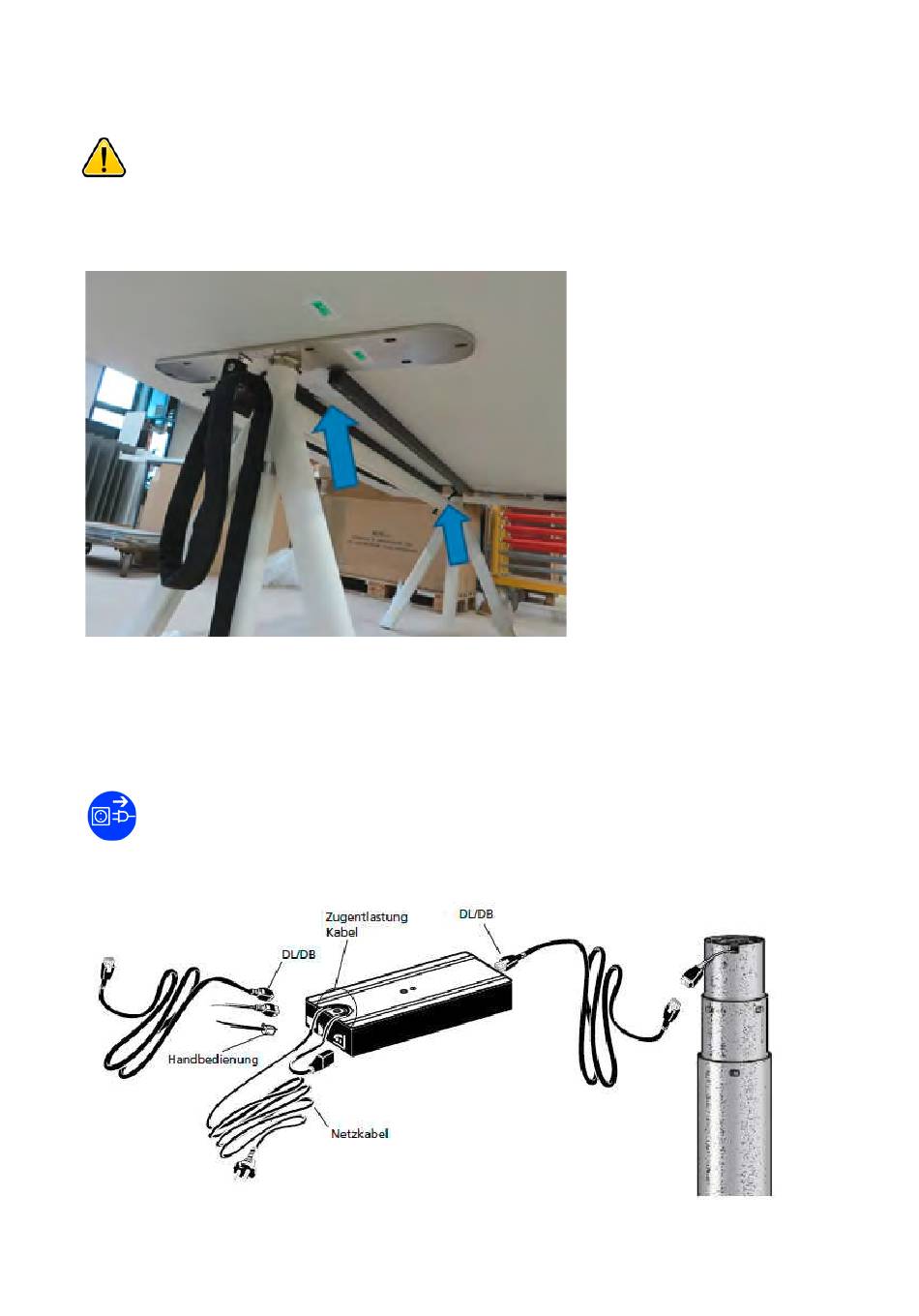

7) Montage Tischplatte / Gestell
Gerätekabel beim Auflegen der Tischplatte nicht einklemmen oder quetschen.
Legen Sie die Tischplatte von oben auf das Tischgestell. Die Nasen der Anschraubplatten greifen zwischen die
Längszargen (blauer Pfeil). Der Die Position der Anschraubplatten wird durch die Längszargen definiert.
Beide Hubsäulen müssen parallel stehen – nachmessen bzw. prüfen!
Verschrauben Sie Ihre Tischplatte von unten am Tischgestell (M6 x 20 Flachkopf, schwarz) an alle vorgesehen
Schraubpunkten. Die Zellgummischeiben auf der Oberseite dämpfen Vibrationen.
8) Verkabelung
Hinweis: Vor der nächsten Tätigkeit ist der Netzstecker zu ziehen!
Erst wenn alle Komponenten intern verbunden sind, darf der Tisch mit dem Stromnetz verbunden /
eingesteckt werden. Öffnen Sie das Kabelnetz durch Aushängen der Spannschlaufen.
12
