Verwandte Anleitungen für Renz Slide connect
Inhaltszusammenfassung für Renz Slide connect

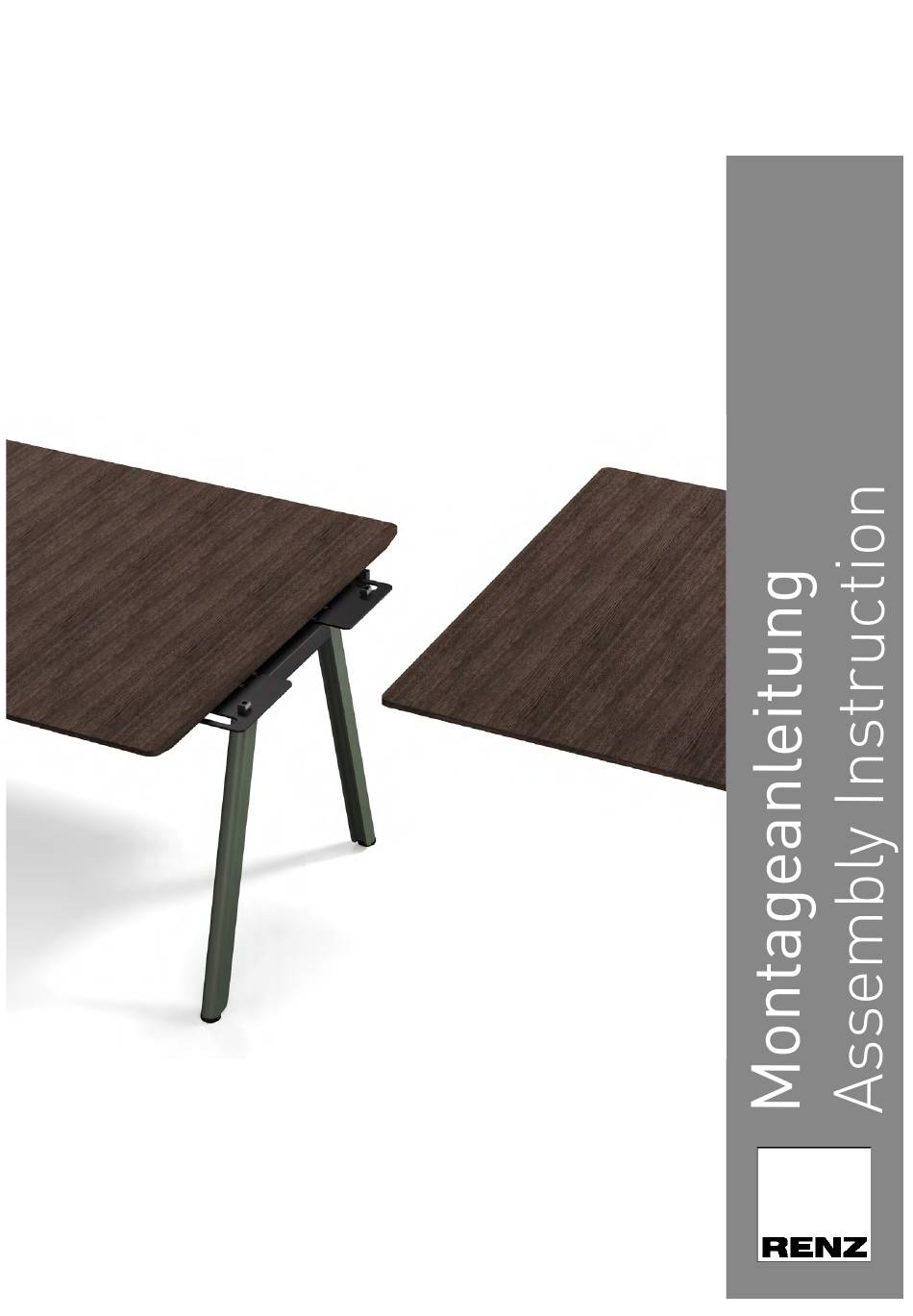

- Seite 1 Slide connect...
- Seite 2 Inhaltsverzeichnis / Content Erste Schritte / First steps Grundsätzliches zur Montage / Basic information for the assembly Das System / The system Die Gestellmontage / The frame assembly Sichtblende incl. Kabelführung / Modesty panel including cable management Elektrifizierung / Electrification Demontage und Entsorgung / Dismantling and disposal...
- Seite 3 Es sind mindestens zwei, bei großen Tischen auch mehrere Personen erforderlich. The SLIDE Connect table system allows for tool-free assembly and reconfiguration of versatile table setups. Tabletops and table legs can be manually connected or separated. Always begin the assembly with a complete table consisting of 1 tabletop and 2 pairs of table legs.
- Seite 4 Slide connect Montage / Assembly 4. Die Gestellmontage / The frame assembly Die Tischbeine haben jeweils 4 Riegelzapfen (D) auf den beiden Adapterplatten (E). The table legs each have 4 locking heads (D) on the two adapter plates (E) Zum Verbinden von Tischplatte und Tischbein werden die Riegelzapfen (D) des Tischbeines in die Öffnungen (A) der Konsolen eingesetzt.
- Seite 5 Slide connect Montage / Assembly Für jedes Gestell müssen alle Konsolen (4 Stück je Tischplatte) einzeln mit dem Spannhebel verschlossen werden. Bewegen Sie dazu den Verschlusshebel (mit Hilfe des Griffknopfes) in Pfeilrichtung zur Tischmitte, bis Sie ein leichtes Einrasten an Position 1 wahrnehmen. Damit wird erstmals die Schließposition erreicht.
- Seite 6 Slide connect Montage / Assembly Sichtblende incl. Kabelführung / Modesty panel including cable management Es stehen Sichtblenden in 2 Höhenvarianten (10 cm und 30 cm) in schwarz pulverbeschichtetem Stahl zur Verfügung. Die horizontale Führung der Kabel erfolgt serienmäßig über Klettbänder, mit denen Kabelbündel auf der Rückseite der Sichtblenden sicher gehalten und variabel organisiert werden können.
- Seite 7 Slide connect Montage / Assembly Elektrifizierung / Electrification Achten Sie bei der Verlegung von Elektrokabeln auf folgende Punkte: - Nur zugelassene und unbeschädigte Kabel verwenden. - Stolperfallen durch Kabel vermeiden. - Kabel nicht abknicken oder einklemmen, Kabel nicht über scharfe Kanten verlegen - Maßgeblich hierzu sind die sicherheitstechnischen Vorgaben Ihres Landes.
- Seite 8 Wilhelm Renz GmbH + Co. KG Hanns-Klemm-Straße 35 71034 Böblingen Germany T +49 (0)7031.21880 F +49 (0)7031.218850 info@renz.de www.renz.de Bei Fragen wenden Sie sich bitte an/In case of questions please contact: Alexander Schwingenschlögl, Produktentwicklung/Product development alexander.schwingenschloegl@renz.de, T: +49 7031 2188-15...
