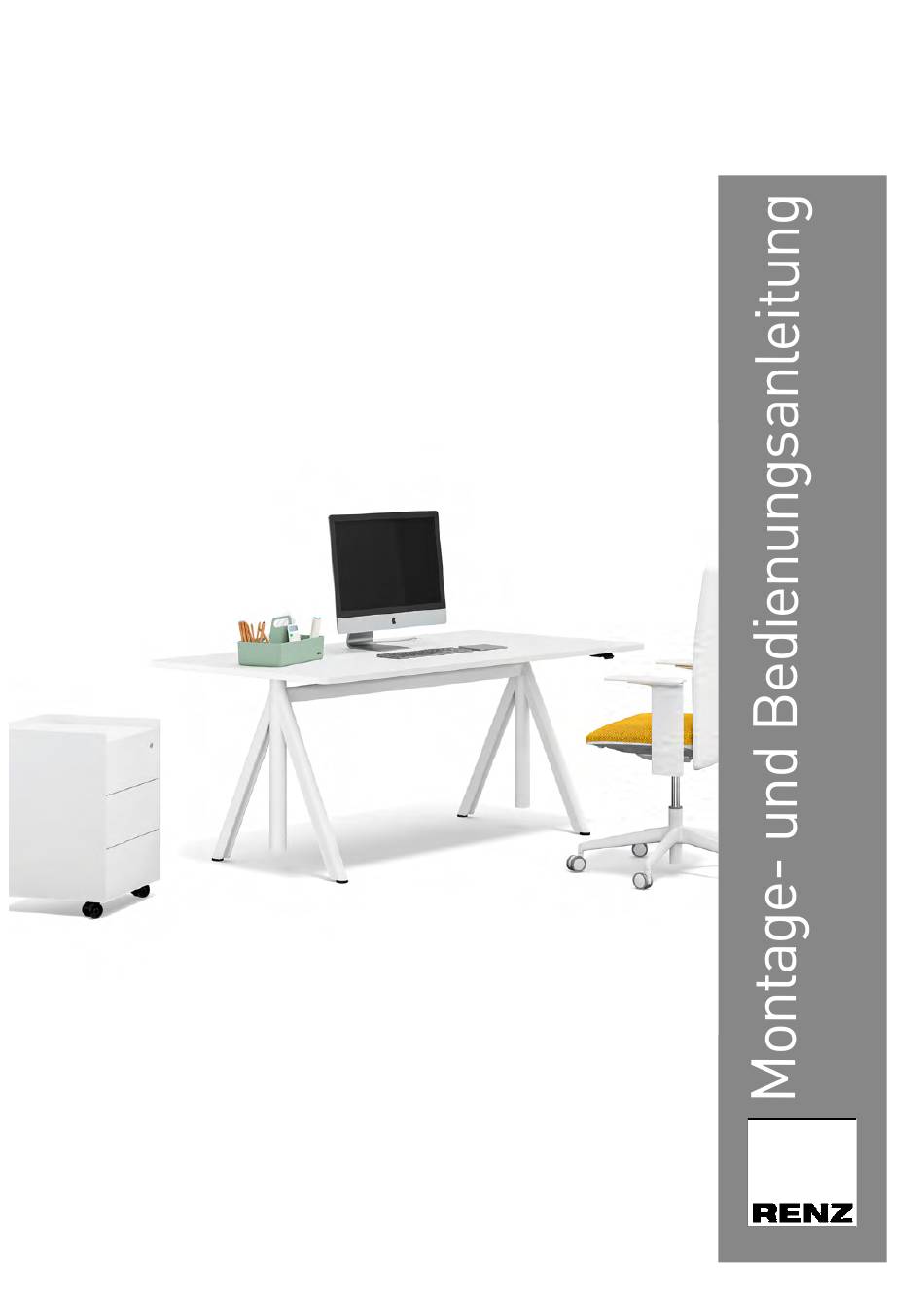

- Seite 1 Slide...

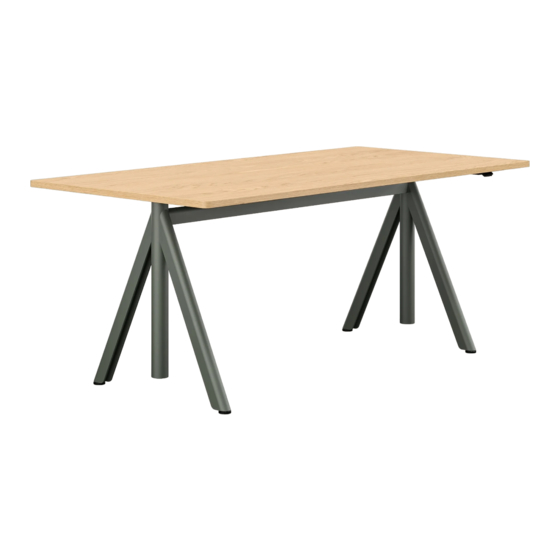

- Seite 2 Lesen Sie unbedingt die Betriebsanleitung, bevor Sie das Produkt (part. höhenver- stellbarer Büroarbeitstisch) in Betrieb nehmen und bewahren Sie diese Betriebsan- leitung mit dem Produkt auf. Wilhelm Renz GmbH + Co. KG Montage und Bedienungsanleitung für elektrisch höhenverstellbare Schreibtische, Modell: Gestell Typ 1300 / TP Format 01 (1600 x 800mm, Rechteck) Produktversion 1300/01 vom 20.03.2021...
-
Seite 3: Inhaltsverzeichnis
Slide Inhaltsverzeichnis Inhaltsverzeichnis Bestimmungsgemäße Verwendung Vorkenntnisse für Montage und Inbetriebnahme Verwendete Symbole in Sicherheitshinweisen Sicherheitshinweise Vor jeder Installation, Deinstallation oder Fehlersuche Inbetriebnahme Während des Betriebs Hinweise für den Weiterverkauf Reparaturen / Service / CE-Konformität Wartung / Reinigung Montage 1) Schematische Übersicht Tisch (Grundversion) 2) Schematische Übersicht Tisch (Ausbauversion) 3) Montage des Tischgestelles 4) Kabelführung „RECHTS“... -
Seite 4: Bestimmungsgemäße Verwendung
Der Sitz-Steh-Tisch darf nicht unsachgemäß behandelt oder verwendet werden und es dürfen keine Veränderun- gen am Tischgestell oder der Elektrifizierung vorgenommen werden, ansonsten erlöschen die Gewährleistung und die Erklärung der CE-Konformität durch RENZ. Vorkenntnisse für Montage und Inbetriebnahme Zur Inbetriebnahme und zur Montage der höhenverstellbaren Büroarbeitstische werden folgende Kenntnisse... -
Seite 5: Vor Jeder Installation, Deinstallation Oder Fehlersuche
Slide Sicherheitshinweise Durch Verschieben des Möbels können über / in den Boden führende Kabel beschädigt werden (scheren, quetschen)! Reinigungspersonal und Bediener müssen über diese Gefahren informiert werden Verwenden Sie unbedingt das mitgelieferte Stromversorgungskabel! Achten Sie darauf, dass das Strom versorgungskabel nicht beschädigt ist. Das Betreiben des Sitz-Steh-Tisches mit einem beschädigten Stromversorgungskabel ist verboten Achtung: Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu... -
Seite 6: Inbetriebnahme
Elektroeinbauten, Verteiler, Steckerleisten, Kabel und Gestell) gelangen. Personengefährdung! Aggressive Reinigungsmittel können Schäden oder Farbveränderungen am Tischgestell verursachen. Es dürfen daher nur Mittel mit einem pH-Wert von 6-8 benutzt werden. Beachten Sie zu Reinigung und Pflege der Holzteile (Tischplatten etc.) unsere Pflegeanleitung unter: www.renz.de/files/renz.de/download/QP_D.pdf. -
Seite 7: Montage
Slide Montage Montage Zur Montage des Tischgestells ausschließlich Schrauben gemäß Montagezeichnung verwenden! Falsche Schrauben können zu Schäden am Tisch führen. Während der Montage des Tischgestells muss das Netzkabel der Motorsteuerung vom Netz getrennt sein! Sorgen Sie vor Montage und Inbetriebnahme des Sitz-Steh-Tisches dafür, dass das Produkt auf die in den technischen Daten angegebenen Werte für Temperatur und Luftfeuchtigkeit für den Betrieb akklimatisiert ist! 1) Schematische Übersicht Tisch (Grundversion) -
Seite 8: Schematische Übersicht Tisch (Ausbauversion)
Slide Montage 2) Schematische Übersicht Tisch (Ausbauversion) → ohne Kabelnetz, mit Elektrobox, mit Sichtblende Höhe 75mm # 4B 2 x Ø 4,0 x 35 mm 2 x Kabelclip mit Schrauben 5 x M6 x 20 + 5 x Scheibe 8 mm 10 x M6 x 20 10 x M6 x 20 schwarz... -
Seite 9: Montage Des Tischgestelles
Slide Montage 3) Montage des Tischgestelles Prüfen Sie, auf welcher Tischseite die Kabelzuführung sein soll. Positionieren Sie dort die Hubsäule mit der vor- montierten Kabelführung. Kabelführung (Schellen, Schlauch, Führung) nicht demontieren! Beide Beinseiten mit der „Nase“ der Anschraubplatten zur Tischmitte vorbereiten. Transportsicherung entfernen, OBERTEIL NICHT verdrehen. -
Seite 10: Kabelführung „Rechts" (= Wie Geliefert) Auf „Links" Umbauen
Slide Montage 4) Kabelführung „RECHTS“ (= wie geliefert) auf „LINKS“ umbauen A. Die Kabelführung ist ab Werk „RECHTS“ (beim Handschalter) vormontiert. Für Kabelführung „LINKS“ haben Sie zuvor das Bein mit der Kabelführung auf der linken Seite montiert. WICHTIG: wechseln Sie den Metallwinkel mit Zugentlastung von „R“ (oranger Pfeil) auf „L“ (grüner Pfeil). Zugentlastung (Schelle) nicht demontieren! R = wie geliefert! -
Seite 11: Kabelschlauch Korrekt Montieren
Slide Montage 5) Kabelschlauch korrekt montieren Für Kabelschlauch links: Montageposition tauschen siehe Abbildung in Punkt 4). - Montagewinkel Abschrauben mit Kugelkopf- Imbus aus Lieferumfang - Seite wechseln (L → R) - Unverdreht anschrauben (2 Stück M5 x10 mit Federring) als lockere Schlaufe =wie geliefert. - Weitere Kabel können im Schlauch eingelegt werden (Reißverschluss, nicht überfüllen) - Funktion und Hub prüfen, Kabel nicht verdrehen / quetschen) Metallwinkel mit Zugentlastung für Netzanschlussleitung:... -
Seite 12: Montage Tischplatte / Gestell
Slide Montage 7) Montage Tischplatte / Gestell Gerätekabel beim Auflegen der Tischplatte nicht einklemmen oder quetschen. Legen Sie die Tischplatte von oben auf das Tischgestell. Die Nasen der Anschraubplatten greifen zwischen die Längszargen (blauer Pfeil). Der Die Position der Anschraubplatten wird durch die Längszargen definiert. Beide Hubsäulen müssen parallel stehen –... -
Seite 13: Verkabelung Am Tisch Ohne Zusatzmodule
Slide Montage Verbinden Sie das linke / rechte Motorkabel aus den Säulen mit dem jeweiligen Verbindungskabel zur Steuerung. Die Steckverbindung muss fest einrasten. Führen Sie grundsätzlich alle Kabel durch die Klett - Kabelhalter links bzw. rechts am Tisch in das Kabelnetz bzw. -
Seite 14: Verkabelung Am Tisch Mit Elektrobox
Verbindungskabel (2) zur Steuerung. Alle Steckverbindungen müssen einrasten. 11) Verkabelung am Tisch mit Verteiler / mehreren Modulen In Tischen mit zentralem Verteiler (RENZ-Artikel #0Z91 1005) verbinden Sie das Netzanschlusskabel (1) mit der Verteilerbox; diese mit dem Verbindungskabel (2) zur Steuerung. Alle Steckverbindungen müssen einrasten. -
Seite 15: Hinweis Netzanschlusskabel
Slide Montage 12) Hinweis Netzanschlusskabel Verwenden Sie ausschließlich das mitgelieferte 3-polige Stromversorgungskabel bzw. Netzanschluss- kabel! Das Netzanschlusskabel wird durch eine vormontierte Zugentlastung am oberen Haltewinkel gesichert. Die Zugentlastung darf nicht verändert oder entfernt werden. Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden. -
Seite 16: Handschalter = Kippschalter
Slide Montage / Inbetriebnahme 15) Handschalter = Kippschalter Die Steuerung wird über einen Kippschalter betätigt. Machen Sie sich vor Inbetriebnahme des Tisches (Pkt. 12) mit dessen Bedienung vertraut. Achten Sie darauf, daß Sie nicht ungewollt eine der Funktionstasten (siehe Bild unten) drücken. -
Seite 17: Begrenzung Der Tischhöhe Oben / Unten
Slide Inbetriebnahme Begrenzung der Tischhöhe oben / unten Kann der Tisch nicht in seinem gesamten Verfahrbereich betrieben werden, weil es z.B. zu einer Kollision mit einem Regal über oder einem Container unter dem Tisch kommt, können Sie: - eine obere Begrenzung einstellen („Regalstopp“) - eine untere Begrenzung einstellen („Containerstopp“) Obergrenze einstellen stellen Sie den Tisch auf die maximal zulässige Höhe ein. -
Seite 18: Bluetooth® Verbinden / Linak - Desk Control
Die genannte Desk Control ™ APP / Software ist ein ergänzendes Angebot der Fa. LINAK, dem Hersteller unseres Hubsystems. Die Wilhelm RENZ GmbH + Co. KG ist nicht Anbieter / Entwickler und im Schadensfall weder verantwortlich noch haftbar für evtl. Fehlfunktionen von Software und Gerät. -
Seite 19: Zurücksetzen Des Handschalters Auf Werkseinstellungen
Handschalter oder in der App vom Endbenutzer geändert wurden. Automatikbetrieb nicht gestattet Der höhenverstellbare Schreibtisch RENZ „SLIDE“ darf nur manuell mit dem angebauten Handschalter (im „Tipp – Betrieb“) verstellt werden. Jegliche Fernbedienung, Höhenverstellung oder Zeitsteuerung mit Hilfe einer App / Software auf Smartphone, Tablet, PC oder anderen Geräten ist N I C H T gestattet ! -
Seite 20: Umweltgerechte Entsorgung
Slide Umweltgerechte Entsorgung / Ergonomie Umweltgerechte Entsorgung™ Ihr Produkt ist auf Langlebigkeit und Nachhaltigkeit ausgerichtet. Beachten Sie für die Entsorgung dieses Produktes und seiner Verpackung in jedem Fall Ihre landesspezifischen Vorschriften und führen Sie das Produkt einer umweltgerechten Entsorgung bzw. dem Recycling zu. Der höhenverstellbare Tisch kann anhand dieser Montageanleitung in umgekehrter Reihenfolge zurückgebaut werden. -
Seite 21: Eg-Konformitätserklärung
Hiermit erklären wir, dass die nachstehenden Produkte in der von uns in den Verkehr gebrachten Ausführungen den nachfolgenden Richtlinien entsprechen. Bei einer Änderung oder unsachgemäßer Verwendung verliert diese Erklärung ihre Gültigkeit. Hersteller: Wilhelm Renz GmbH + Co. KG Hanns-Klemm-Straße 35 71034 Böblingen ln der Gemeinschaft ansässige Person, Eckart Renz die bevollmächtigt ist, die technischen... - Seite 22 Wilhelm Renz GmbH + Co. KG Hanns-Klemm-Straße 35 71034 Böblingen Germany T +49 (0)7031.21880 F +49 (0)7031.218850 info@renz.de www.renz.de 2021...
