Slide
Montage

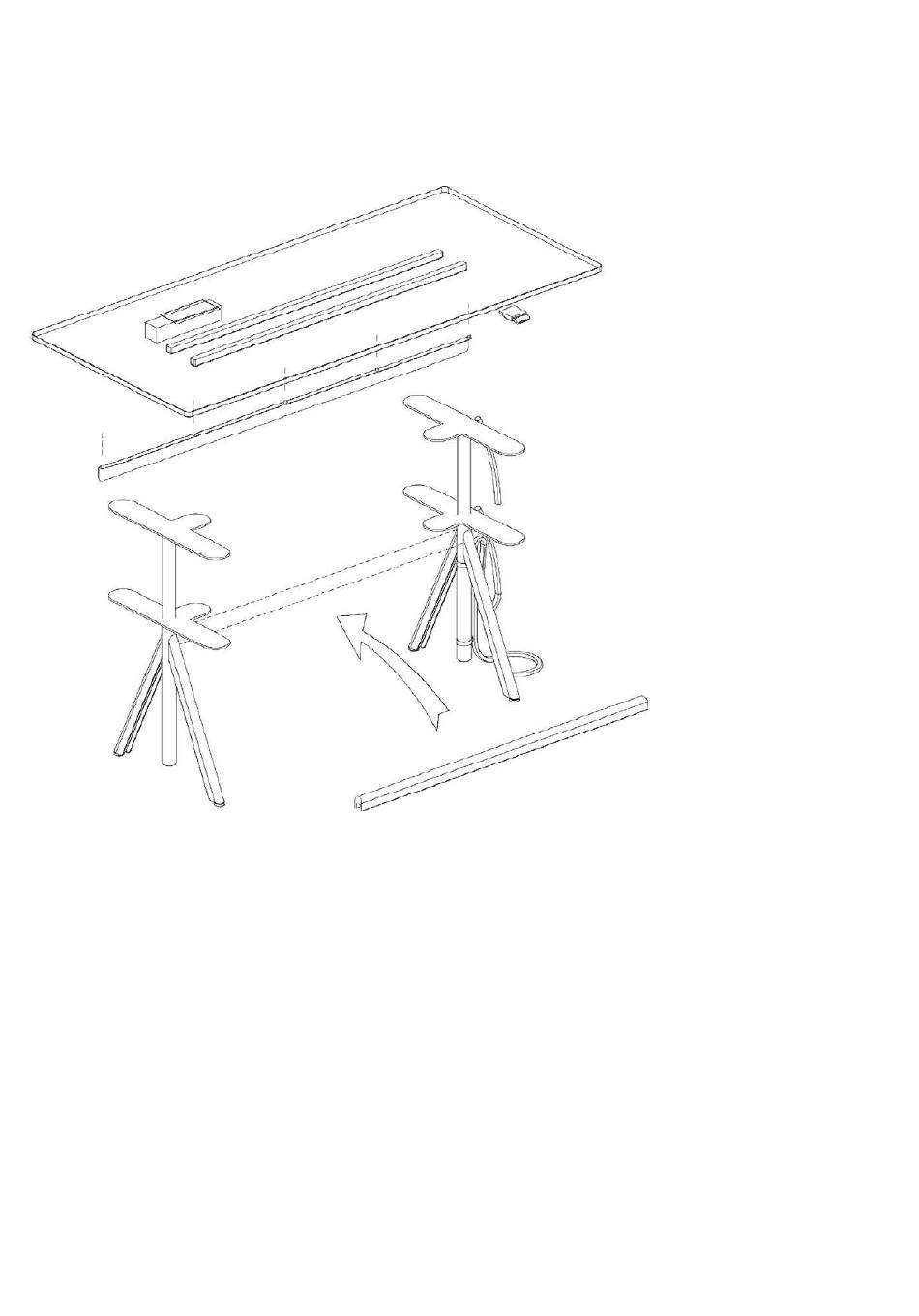

2) Schematische Übersicht Tisch (Ausbauversion)
→ ohne Kabelnetz, mit Elektrobox, mit Sichtblende Höhe 75mm
#1A
10 x M6 x 20
schwarz
Hubsäule
Hubsäule mit vormontierter Kabelführung
Querzarge
Tischplatte mit vormontierten
Zargen, Steuerung, Verkabelung
Elektrobox mit Elektroleiste
Handschalter
Sichtblende (nur 75 mm erlaubt)
8
# 4B
#6
5 x M6 x 20 +
5 x Scheibe 8 mm
1 x
1 x
1 x
1 x
1 x
1 x
1 x
# 3
# 5
2 x Ø 4,0 x 35 mm
2 x Kabelclip mit Schrauben
#1B
10 x M6 x 20
schwarz
# 2
2 x 2St. M8 x 30 ZyKo
# 1A
# 1B
# 2
# 3
# 4B
# 5
# 6
