Inhaltszusammenfassung für Renz Sono K22

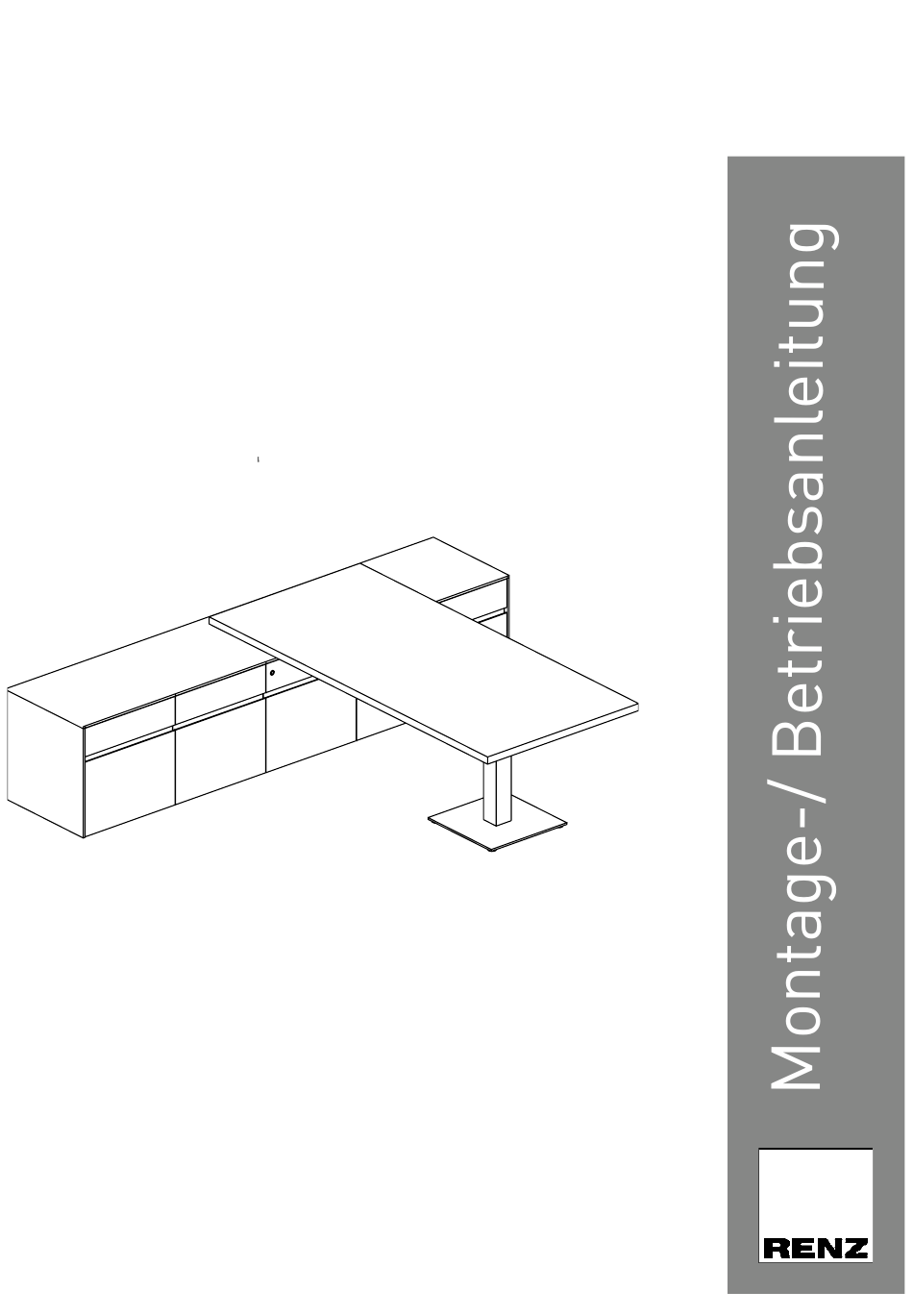

- Seite 1 Sono...
-
Seite 2: Inhaltsverzeichnis

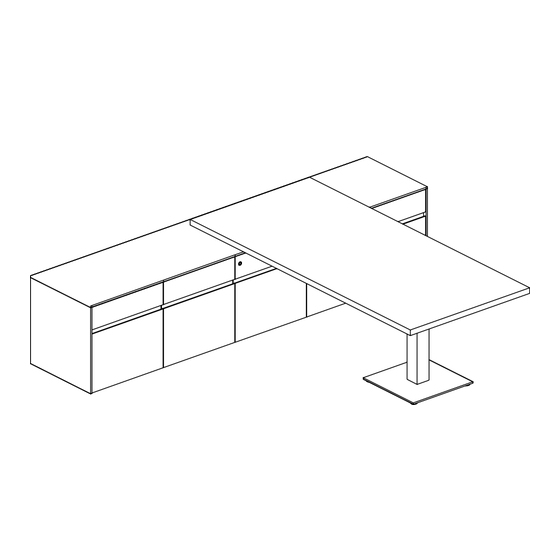

Sono elektrisch höhenverstellbare Büroarbeitstische Betriebsanleitung für Modelle: = Tischgestell/Tischplatte Format 2200 x 1000mm = Tischgestell/Tischplatte Format 2400 x 1000mm = Tischgestell/Tischplatte K22/K23 Format 2200/2400 x 1000mm + Container K39 Verbindlicher Bestandteil dieser Betriebsanleitung sind die integrierten Betriebsanleitungen im Anhang für Steuerung und Handschalter der Fa. -
Seite 3: Sicherheitshinweise, Bestimmungsgemäße Verwendung
Sono Sicherheitshinweise, bestimmungsgemäße Verwendung Sicherheitshinweise, bestimmungsgemäße Verwendung Die Höhenverstellbarkeit des Untergestells dient der elektrisch betriebenen Einstellung einer individuellen Arbeitshöhe für den wahlweise sitzenden oder stehenden Benutzer des Tisches mittels Handschalter, unter Beachtung der nachfolgend formulierten Hinweise. Dieses Gerät kann von Kindern ab 8 Jahren und älter sowie von Personen mit verringerten physischen, sen- sorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beauf- sichtigt oder bezüglich des sicheren Gebrauches unterwiesen wurden und die daraus resultierenden Gefahren verstehen. - Seite 4 Infolge von jeglichen weiteren vorgenommenen Arbeiten oder Änderungen an der Verkabelung und dem Hubsystem durch andere als den Hersteller oder seinen Kundendienst erlischt die durch die Fa. Renz erklärte CE- Konformität. Abänderungen des werkseitig gelieferten elektrischen und mechanischen Systems sind grundsätzlich nicht gestattet.
-
Seite 5: Lebensdauer Der Hubsäulen
Bei nicht bestimmungsgemäßer Verwendung erlischt die Haftung unsererseits als auch die allgemeine Betriebser- laubnis. Änderungen am werkseitigen Auslieferungszustand sind nicht gestattet und führen zum Erlöschen der Verantwortlichkeit der Wilhelm Renz GmbH + Co.KG Das Möbel darf nicht in feuchten, korrosiven oder explosionsgefährdeten Bereichen eingesetzt werden. -
Seite 6: Montageanleitung
Sono Montageanleitung Montage Vor der Montage bitte die Sicherheitshinweise lesen und beachten. Hubsäulen-Container K39 und alle anderen Container aufstellen, ausrichten und verbinden. • Auch die Gleiter direkt neben der Säule einbeziehen. • Toolboard-Abdeckplatte auflegen und befestigen (M4x25 mm). • Obere Stahlplatte der Toolboardsäule befestigen (4x M6x20 mm Flackkopfschraube) • Senkrechte Kabelführung montieren (2x M4x6 mm) • Stromzuführung und ggf. zusätzliche Kabel (RJ45 usw.) durch die Kabelführung führen und unten festkletten. • Bei runtergefahrener Säule muß eine lockere Kabelschlaufe gebildet werden. • Freistehende Säule positionieren und exakt ausrichten. • Säulen testen, dazu die Säulen und den Handschalter mit der Steuerung verbinden. • Stromkabel anschließen und Testfahrt vornehmen • Zargenrahmen auflegen und zunächst nur mit 1 Säule verbinden (M6x20 Senkkopf) • Durch Testfahrt prüfen, ob beide Säulen parallel hochfahren, ggf. ausrichten. • Zargenrahmen auch mit 2. Säule verbinden (M6x20 Senkkopf) • Tischplatte auflegen und verbinden (M6x60). Dabei Handschalterkabel durch entsprechenden Schlitz führen. • Handschalter befestigen (M4x10). • Kabelclips auf halber Strecke zwischen Handschalter und Zargenrahmen ankleben. • Steuerungen und Kabelführungen einhängen, Kabel verstauen. -
Seite 7: Funktion Und Bedienung
Sono Funktion, Bedienung un Ergonomie Funktion und Bedienung, Ergonomie Der höhenverstellbare Tisch kann mit dem Handschalter im Höhenbereich zwischen 730 und 1210mm verstellt werden. Der Handschalter befindet sich an der Unterseite der Tischplatte, an der Längsseite, rechts vom Sitzplatz. Die eingestellte Tischhöhe wird im Display angezeigt. Zum Hochfahren des Tisches halten Sie das nach oben weisende Dreieck am Handschalter gedrückt. -
Seite 8: Hersteller- Bedienungsanleitung Fa. Vibradorm Für Handschalter
Anhang Hersteller- Bedienungsanleitung Fa. Vibradorm für Handschalter... - Seite 9 Anhang Hersteller- Bedienungsanleitung Fa. Vibradorm für Handschalter...
-
Seite 10: Hersteller- Bedienungsanleitung Fa. Vibradorm Für Steuerung
Anhang Hersteller- Bedienungsanleitung Fa. Vibradorm für Steuerung... -
Seite 11: Liste Fehlercodes Display
Anhang Trouble Shooting Liste... -
Seite 12: Eg-Konformitätserklärung
Hiermit erklären wir, dass die nachstehenden Produkte in der von uns in den Verkehr gebrachten Ausführungen den nachfolgenden Richtlinien entsprechen. Bei einer Änderung oder unsachgemäßer Verwendung verliert diese Erklärung ihre Gültigkeit. Hersteller: Wilhelm Renz GmbH + Co. KG Hanns-Klemm-Straße 35 71034 Böblingen Eckart Renz ln der Gemeinschaft ansässige Person,...
