Principeschema - Helo WE 40 Produkthandbuch

Gebruikers- en installatiehandleiding WE 40

9. Principeschema

Schakeldoos
WE - 40
OLEA 103
Schakeldoos
WE - 40
OLEA 103
Sensor
OLET 31

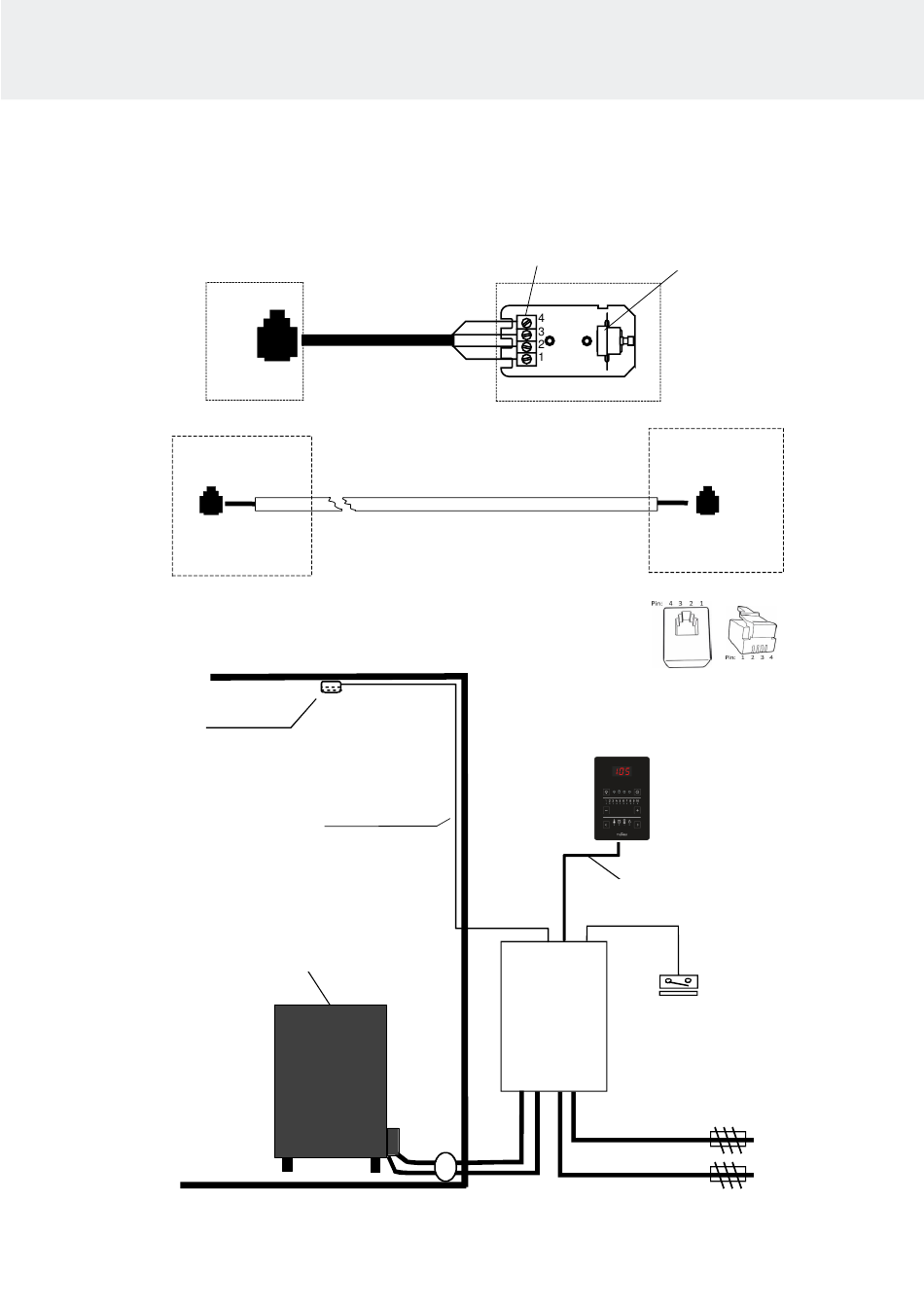

Afbeelding. 5 Principeschema van aansluitingen
Sensorkabel
1 blauw
2 wit
3 rood
4 geel
1 geel
2 groen
3 rood
4 zwart
Siliconen 4 x 0,25 mm²
Kachel
Klemmenblok
Pen-indeling van een RJ10-printplaatstekker
Bedieningspanee Pure
LiYY 4 x 0,15 mm²
Schakeldoos
WE - 40
Begrenzer
Bedieningspaneel
Pure
LET OP!
Bekijk gedetailleerde
installatie-instructies
in de gebruiksaanwijzing van
het bedieningspaneel.
Deurschakelaar
Ingangsspanning
400 V – 415 V 3N~
230V 3~
8
