tuxhorn tubra-SG Montage- Und Bedienungsanleitung Seite 9

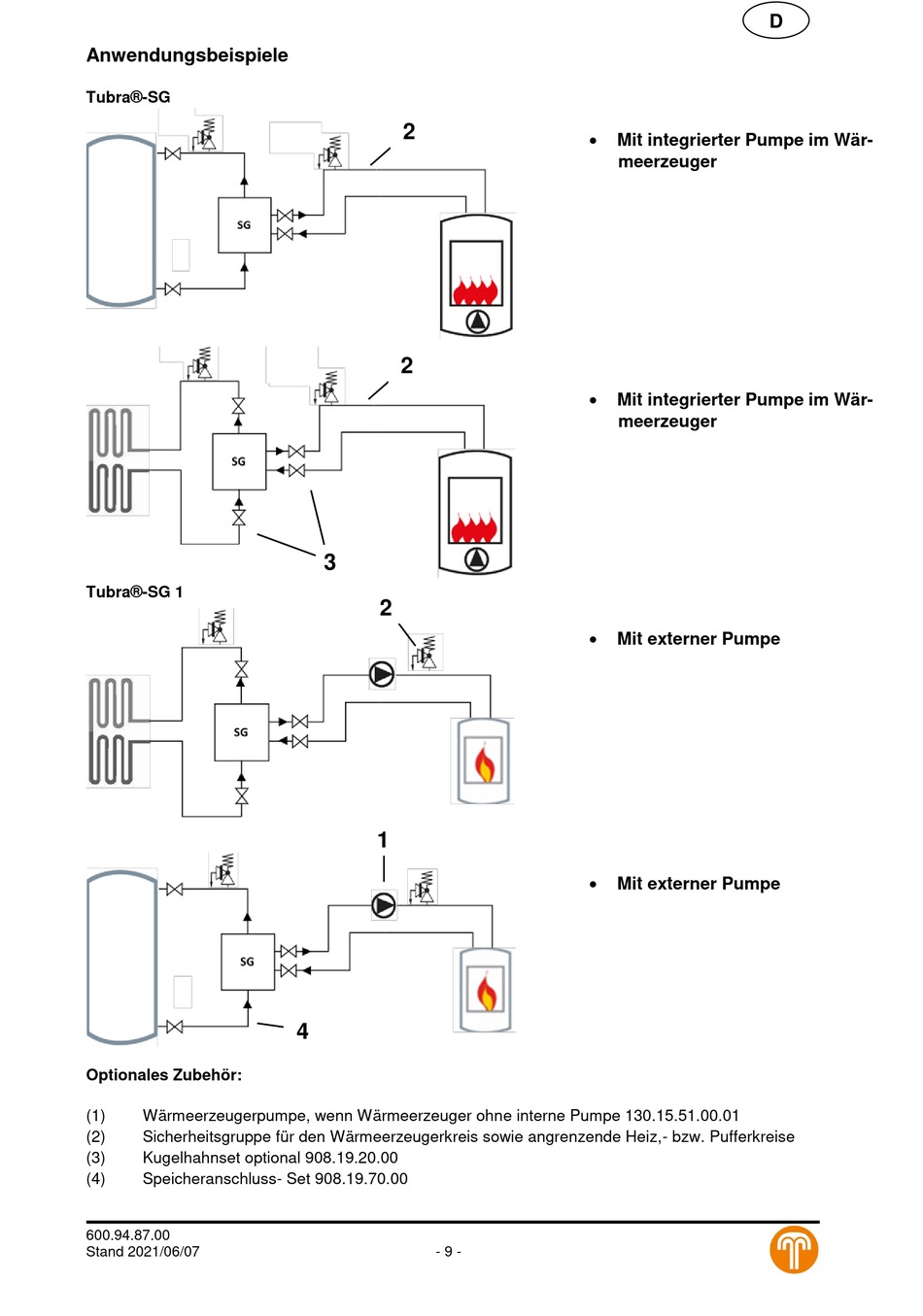

Anwendungsbeispiele
Tubra®-SG
Tubra®-SG 1
Optionales Zubehör:
(1) Wärmeerzeugerpumpe, wenn Wärmeerzeuger ohne interne Pumpe 130.15.51.00.01
(2) Sicherheitsgruppe für den Wärmeerzeugerkreis sowie angrenzende Heiz,- bzw. Pufferkreise
(3) Kugelhahnset optional 908.19.20.00
(4) Speicheranschluss- Set 908.19.70.00
600.94.87.00
Stand 2021/06/07
2
2
3
2
1
4
- 9 -

Mit integrierter Pumpe im Wär-
meerzeuger

Mit integrierter Pumpe im Wär-
meerzeuger

Mit externer Pumpe

Mit externer Pumpe
D
