- Seite 1 ® tubra - eTherm C9 / C3 Montage- und Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhalt Einführung ......................3 Verwendungszweck ..................3 Sicherheitshinweise ..................3 Mitgeltende Unterlagen ..................3 Lieferung und Transport ................... 3 Funktionsbeschreibung ..................4 Systemaufbau in der Installation ............... 4 Funktionsbeschreibung ..................4 Aufbau – Lieferumfang ..................5 Technische Daten ....................6 Allgemein ...................... -
Seite 3: Einführung
E i n f ü h r u n g ® Diese Anleitung beschreibt die Montage der elektrothermischen Station tubra -eTherm C sowie die Bedienung und die Wartung. Die Anleitung richtet sich an ausgebildete Fachhandwerker, die entsprechende Kenntnisse im Umgang mit Heizungsanlagen, Wasserleitungsinstallationen und mit Elektroinstallationen haben. -
Seite 4: Funktionsbeschreibung
F u n k t i o n s b e s c h r e i b u n g Systemaufbau in der Installation Photovoltaikanlage Wechselrichter Stromzähler (Bezug, Einspeisung) Leistungsmessung Einspeisung (Bestandteil des Energiemanagementsystems) Energiemanagementsystem mit Leistungselektronik ® tubra -eTherm C Thermischer Speicher Haushaltsverbraucher (Licht, Standby, …) -
Seite 5: Aufbau - Lieferumfang

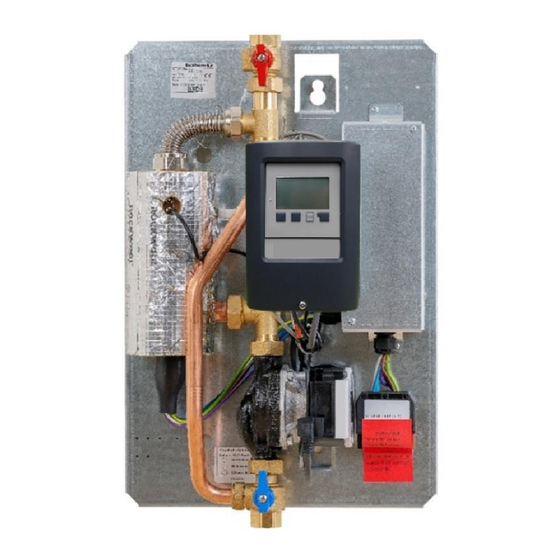

A u f b a u – L i e f e r u m f a n g Pos. Bezeichnung Ersatzteilnummer Vorlauf Kugelhahn DN 15 951.21.16.00.01 T-Stück Kreuzstück mit Sicherheitsventil 3bar 951.20.04.00.01 Anschlussbox für STB und Schaltschütze 7 Poliger Anschlussstecker Heizelement 600.34.15.00 Wilo Para 15-7 iPWM2 130.15.87.00.01... -
Seite 6: Technische Daten
T e c h n i s c h e D a t e n Allgemein ® ® Bezeichnung / Typ tubra -eTherm C9 tubra -eTherm C3 Art. Nr. 951.22.00.00 Art. Nr. 951.23.00.00 0 – 9 kW (3*13 A) Nennleistung / -strom 0 - 3 kW (1*13 A) 3/PE 230 V AC 50 –... -
Seite 7: Abmessungen / Platzbedarf
Abmessungen / Platzbedarf Abmessungen und Mindestplatzbedarf für Montage- und Wartungsarbeiten Stutzenabstand: 575,5 mm Korrosionsschutz Zur Verhinderung von Korrosionsschäden am Heizelement ist Heizungswasser nach VDI 2035 zu verwenden. Anschlüsse Heizungspuffer Vorlauf Rp 3/4" IG Heizungspuffer Rücklauf Rp 3/4" IG Bitte beachten: In der Verbindungsleitung zum Pufferspeicher dürfen keine Rückschlagventile oder Schwerkraftbremsen installiert werden. -
Seite 8: Montage
M o n t a g e Wandmontage Zwei Löcher 10mm entsprechend nebenstehender Abbildung anzeichnen, bohren und Spreizdübel setzen. Die obere Schraube mit Unterlegscheibe eindrehen, bis Schraubenkopf ca. 1 cm Abstand zur Wand hat. Station einhängen, mit Wasserwaage ausrichten und mit zweiter Schraube und Unterlegscheibe fixieren. -
Seite 9: Elektrischer Anschluss
Elektrischer Anschluss Das System muss vor der ersten elektrischen Inbetriebnahme mit Wasser gefüllt und entlüftet werden.Es besteht die Gefahr der Zerstörung der Heizelemente Gefahr durch Trockenheizen. 5.3.1 Allgemein Arbeiten an der elektrischen Anlage sowie das Öffnen von Elektrogehäusen darf nur in spannungsfreiem Zustand und nur von autorisiertem Fachpersonal durchgeführt werden. - Seite 10 ® tubra -eTherm C3 1-phasig ® tubra -eTherm C3 L1 = 800 W L2 = 800 W L3 = 1400 W ® tubra -eTherm C9 ® tubra -eTherm C3 ® tubra -eTherm C3 3-phasig L1 = 800 W L2 = 800 W L3 = 1400 W L1+L2+L3 = 3 kW ®...
-
Seite 11: Speicherbeladung
5.3.2 Speicherbeladung Regelfunktion eTherm C Wenn das Heizelement vom externen Energiemanagementsystem mit Strom versorgt wird erwärmt es sich, wenn: S1 < 85°C, S2 < 65°C ist. Die Einschaltbedingung der Pumpe ist gegeben wenn eine Temperatur von 60°C am Heizelement anliegt. Durch die Erwärmung wird der schnelle Temperaturfühler direkt in der Heizpatrone erwärmt und die Regelung regelt die Pumpe stufenlos auf die Ladetemperatur S1 von 70°C. -
Seite 12: Programm Auswahl / Erklärung
5.3.3 Programm Auswahl / Erklärung Im Regler der eTherm sind 2 Programme hinterlegt und je nach Anwendungsfall auszuwählen. Programm 1 (Werkseinstellung): Programm 1 ist auszuwählen wenn die eTherm ausschließlich mit PV- Überschussstrom betrieben werden soll, gesteuert über ein externes Energiemanagementsystem. Programm 2: Programm 2 ist auszuwählen wenn die eTherm als Elektrokessel mit Strom aus dem öffentlichen Netz betrieben werden soll. - Seite 13 Programm 1 Menüebene Werkseinstellung Einstellbereich Einstellungen 35-65 °C Mindesttemperatur 60 °C 2-8 K Ausschalthysterese 45-75 °C Ladetemperatur 70 °C Schutzfunktionen/ Übertemperaturschutz (Expertenebene mit Tmax. Speicher 65 °C (Passwortschutz) Tmax Heizung 85 °C Sondefunktionen Programmwahl Programm 1 Progr. 1 / 2 Uhrzeiten &...
- Seite 14 5.3.4 Schnittstelle zu externen Energiemanagementsystemen a) Fronius Die elektrische Ansteuerung erfolgt über ein externes Energiemanagementsystem. Hierzu kann der Fronius Ohmpilot verwendet werden. Technische Daten sowie die Funktionsweise des Fronius Ohmpilot können Sie unter folgendem Link einsehen: http://www.fronius.com/de-de/germany/solar-energy/produkte/alle-produkte/lösungen/fronius- wärmelösung/fronius-ohmpilot/fronius-ohmpilot (Stand 05.2018) Funktionsbeschreibung mit Fronius Ohmpilot: Der Fronius Smart Meter erfasst am Einspeisepunkt die aktuelle Leistung und überträgt die Daten an den Datamanager.
- Seite 15 Stand: 08.2022 Bezeichnung Bezeichnung Eingang- Zuleitung Netzt 3x230V Fremdquelle (z.B. Gastherme) ® Federzug 1,5-2,5 mm² (Phase und tubra - eTherm (9 kW) / (3 kW) Neutralleiter dürfen nicht vertauscht Fehlerstrom-Schutzschalter Werden. FI löst aus Leitungsschutzschalter max. B16A Ausgang- Heizstab L2 Ferrit (im Lieferumfang) Ausgang- Heizstab L3 VL und RL Anschluss Pufferspeicher...
- Seite 16 b) my-PV Funktionsbeschreibung mit AC•THOR 9s Der AC•THOR 9s kann die Information der überschüssigen Photovoltaikleistung durch eine Vielzahl an kompatiblen Partnern mitgeteilt bekommen. Für den Fall, dass ein solcher Partner nicht zur Verfügung steht kann der PV-Überschuss auch ganz einfach durch den Power Meter von my-PV bestimmt werden.
- Seite 17 c) Varista Funktionsbeschreibung mit PV-Heater Der PV-Heater leitet stufenlos überschüssigen selbst erzeugten Strom an tubra® – eTherm. Im Unterschied zu einer programmierten An-/ Aus-Schaltung per Relais werden so schon geringe Überschüsse verwendet und unerwünschte zusätzliche Netzstrombezüge vermieden. Dabei regelt der PV-Heater das in tubra® – eTherm verbaute Heizelement, mit einer Leistung bis zu 3 kW.
-
Seite 18: Inbetriebnahme
I n b e t r i e b n a h m e Voraussetzung für die Inbetriebnahme ist eine vollständige Installation aller hydraulischen und elektrischen Komponenten. Dichtheitsprüfung und Füllen der Anlage Alle Bauteile der Anlage inkl. aller werksseitig vorgefertigten Elemente und Stationen auf Dichtheit überprüfen und bei eventuellen Undichtigkeiten entsprechend abdichten. -
Seite 19: Erstinbetriebnahme
Erstinbetriebnahme Beim ersten Einschalten des Gerätes und nach Einstellen von Sprache und Uhrzeit erfolgt die Abfrage, ob die Parametrierung des Reglers mit der Inbetriebnahmehilfe erfolgen soll oder nicht. Die Inbetriebnahmehilfe kann aber auch jederzeit beendet oder später im Menü Sonderfunktionen nochmals gestartet werden. Die Inbetriebnahmehilfe führt in der richtigen Reihenfolge durch die notwendigen Grundeinstellungen, wobei die jeweiligen Parameter im Display kurz erklärt werden. -
Seite 20: Wartung / Service
W a r t u n g / S e r v i c e Der Hersteller empfiehlt eine Wartung in der Form einer Funktions- und Sichtkontrolle durch autorisiertes Fachpersonal. Abhängig von der Wasserqualität und dem Alter der Anlage sollte das Wartungsintervall zwischen 1 und 3 Jahren liegen. S t ö... -
Seite 21: Außerbetriebnahme
Betriebszustände der Umwälzpumpe Bedeutung Betriebszustand Ursache Beseitigung Pumpe läuft leuchtet Pumpe in entsprechend ihrer Normalbetrieb grün Betrieb Einstellung 1.Unterspannung 1.Spannungsversor- U<160 V gung überprüfen Pumpe läuft Überspannung Pumpe ist eigenständig wieder 195 V < U < 253 V blinkt U>253 V betriebsbereit, an, sobald der rot/grün... - Seite 22 951.22.02.00 Stand 2022/08/26 - 22 -...
- Seite 23 951.22.02.00 Stand 2022/08/26 - 23 -...
- Seite 24 Händler Händler Gebr. Tuxhorn GmbH & Co. KG • Senner Straße 171 • 33659 Bielefeld Tel.: +49 (0) 521 44 808-0 • Fax: +49 (0) 521 44 808-44 • www.tuxhorn.de...
