Inhaltszusammenfassung für tuxhorn tubra-Trio-mat DN 25

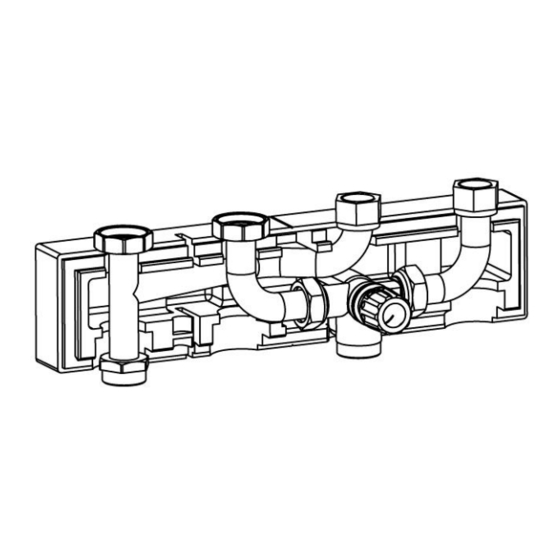

- Seite 1 ® tubra -Trio-mat DN 25 ® Anschluss–Set für tubra -PGM DN 25 und einen ungemischten Heizkreis am Wand- kessel Montage- und Bedienungsanleitung...
- Seite 2 Einführung ® Diese Anleitung beschreibt die Montage des Anschluss-Sets tubra -Trio-mat und gilt nur in Verbindung mit der Montage- und Bedienungsanleitung der Pumpengruppe ® tubra -PGM. Die Anleitung richtet sich an ausgebildete Fachhandwerker, die entsprechende Kenntnisse im Umgang mit Heizungsanlagen, Wasserleitungsinstallationen und mit Elektroinstallationen haben.
- Seite 3 Aufbau – Lieferumfang – Technische Daten – Montage HK ungemischt HK gemischt HRL HVL Pos. Bezeichnung Technische Daten Drei-Weg-Verteilventil Nenngröße DN 25 Verrohrung Max. Betriebsdruck 3 bar Dämmung Max. Betriebstemperatur 95 °C Nut für Kabelführung Anschlüsse Achsabstand oben 125 mm Kesselvorlauf unten 250 mm Kesselrücklauf...
- Seite 4 Schwarzes Dreieck für gemischten Heizkreis Schraube Weißes Dreieck für ungemischten Heizkreis Blende Händler Gebr. Tuxhorn GmbH & Co. KG • Senner Straße 171 • 33659 Bielefeld Tel.: +49 (0) 521 44 808-0 • Fax: +49 (0) 521 44 808-44 • www.tuxhorn.de...
