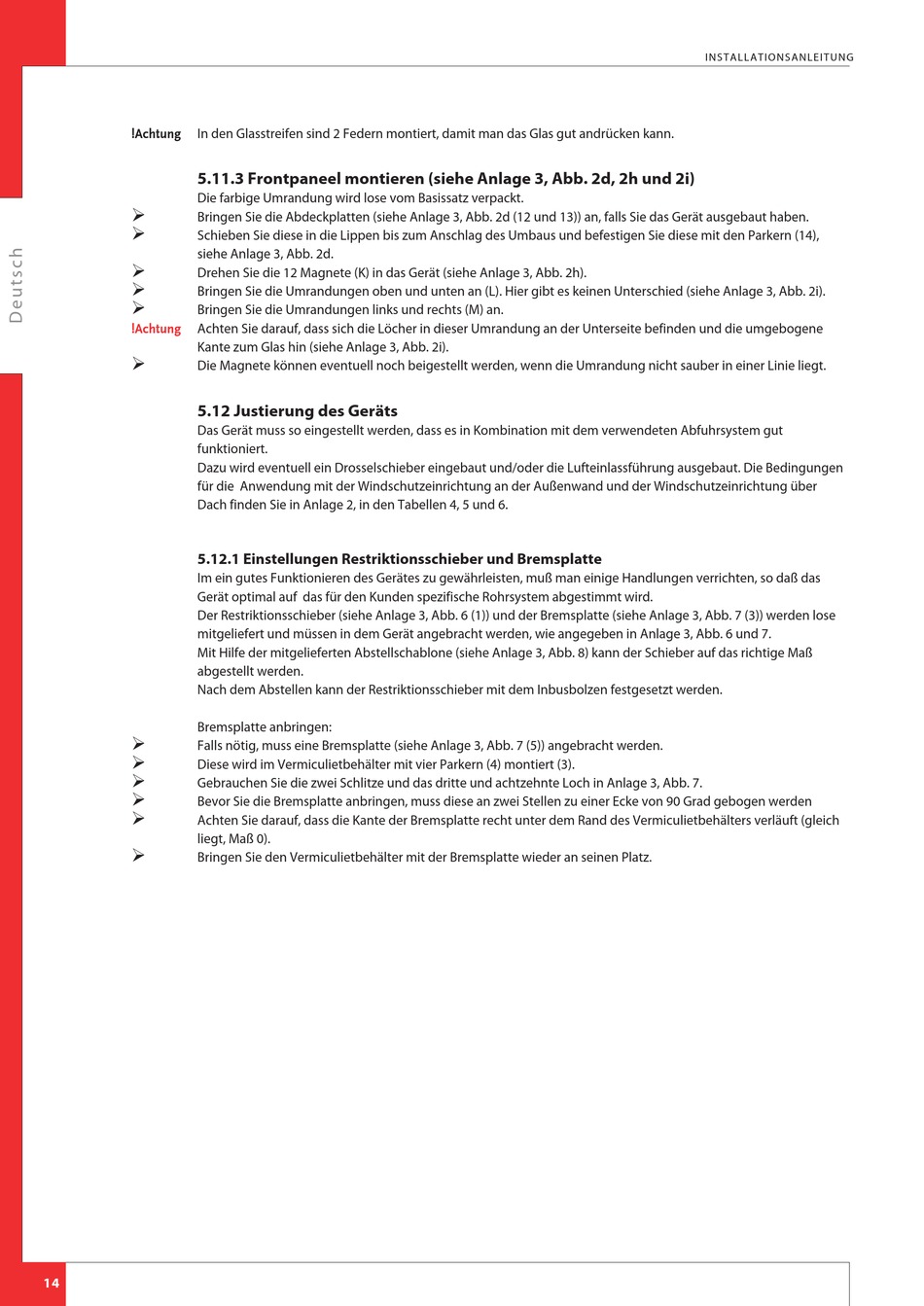

In den Glasstreifen sind 2 Federn montiert, damit man das Glas gut andrücken kann.
!Achtung
5.11.3 Frontpaneel montieren (siehe Anlage 3, Abb. 2d, 2h und 2i)
Die farbige Umrandung wird lose vom Basissatz verpackt.
Ø
Bringen Sie die Abdeckplatten (siehe Anlage 3, Abb. 2d (12 und 13)) an, falls Sie das Gerät ausgebaut haben.
Ø
Schieben Sie diese in die Lippen bis zum Anschlag des Umbaus und befestigen Sie diese mit den Parkern (14),
siehe Anlage 3, Abb. 2d.
Ø
Drehen Sie die 12 Magnete (K) in das Gerät (siehe Anlage 3, Abb. 2h).
Ø
Bringen Sie die Umrandungen oben und unten an (L). Hier gibt es keinen Unterschied (siehe Anlage 3, Abb. 2i).
Ø
Bringen Sie die Umrandungen links und rechts (M) an.
Achten Sie darauf, dass sich die Löcher in dieser Umrandung an der Unterseite befinden und die umgebogene
!Achtung
Kante zum Glas hin (siehe Anlage 3, Abb. 2i).
Ø
Die Magnete können eventuell noch beigestellt werden, wenn die Umrandung nicht sauber in einer Linie liegt.
5.12 Justierung des Geräts
Das Gerät muss so eingestellt werden, dass es in Kombination mit dem verwendeten Abfuhrsystem gut
funktioniert.
Dazu wird eventuell ein Drosselschieber eingebaut und/oder die Lufteinlassführung ausgebaut. Die Bedingungen
für die Anwendung mit der Windschutzeinrichtung an der Außenwand und der Windschutzeinrichtung über
Dach finden Sie in Anlage 2, in den Tabellen 4, 5 und 6.
5.12.1 Einstellungen Restriktionsschieber und Bremsplatte
Im ein gutes Funktionieren des Gerätes zu gewährleisten, muß man einige Handlungen verrichten, so daß das
Gerät optimal auf das für den Kunden spezifische Rohrsystem abgestimmt wird.
Der Restriktionsschieber (siehe Anlage 3, Abb. 6 (1)) und der Bremsplatte (siehe Anlage 3, Abb. 7 (3)) werden lose
mitgeliefert und müssen in dem Gerät angebracht werden, wie angegeben in Anlage 3, Abb. 6 und 7.
Mit Hilfe der mitgelieferten Abstellschablone (siehe Anlage 3, Abb. 8) kann der Schieber auf das richtige Maß
abgestellt werden.
Nach dem Abstellen kann der Restriktionsschieber mit dem Inbusbolzen festgesetzt werden.
Bremsplatte anbringen:
Ø
Falls nötig, muss eine Bremsplatte (siehe Anlage 3, Abb. 7 (5)) angebracht werden.
Ø
Diese wird im Vermiculietbehälter mit vier Parkern (4) montiert (3).
Ø
Gebrauchen Sie die zwei Schlitze und das dritte und achtzehnte Loch in Anlage 3, Abb. 7.
Ø
Bevor Sie die Bremsplatte anbringen, muss diese an zwei Stellen zu einer Ecke von 90 Grad gebogen werden
Ø
Achten Sie darauf, dass die Kante der Bremsplatte recht unter dem Rand des Vermiculietbehälters verläuft (gleich
liegt, Maß 0).
Ø
Bringen Sie den Vermiculietbehälter mit der Bremsplatte wieder an seinen Platz.
14
