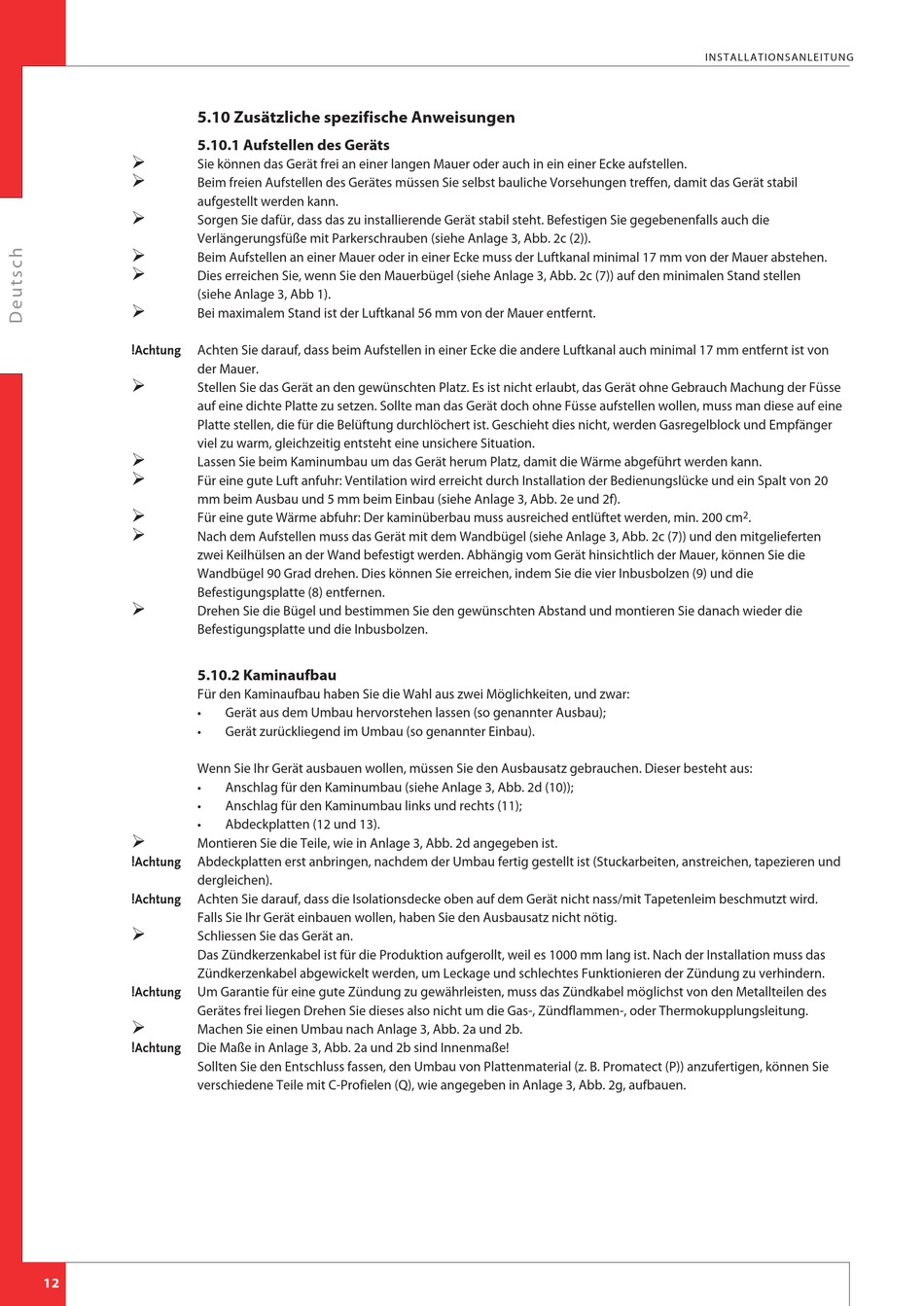

5.10 Zusätzliche spezifische Anweisungen
5.10.1 Aufstellen des Geräts
Ø
Sie können das Gerät frei an einer langen Mauer oder auch in ein einer Ecke aufstellen.
Ø
Beim freien Aufstellen des Gerätes müssen Sie selbst bauliche Vorsehungen treffen, damit das Gerät stabil
aufgestellt werden kann.
Ø
Sorgen Sie dafür, dass das zu installierende Gerät stabil steht. Befestigen Sie gegebenenfalls auch die
Verlängerungsfüße mit Parkerschrauben (siehe Anlage 3, Abb. 2c (2)).
Ø
Beim Aufstellen an einer Mauer oder in einer Ecke muss der Luftkanal minimal 17 mm von der Mauer abstehen.
Ø
Dies erreichen Sie, wenn Sie den Mauerbügel (siehe Anlage 3, Abb. 2c (7)) auf den minimalen Stand stellen
(siehe Anlage 3, Abb 1).
Ø
Bei maximalem Stand ist der Luftkanal 56 mm von der Mauer entfernt.
Achten Sie darauf, dass beim Aufstellen in einer Ecke die andere Luftkanal auch minimal 17 mm entfernt ist von
!Achtung
der Mauer.
Ø
Stellen Sie das Gerät an den gewünschten Platz. Es ist nicht erlaubt, das Gerät ohne Gebrauch Machung der Füsse
auf eine dichte Platte zu setzen. Sollte man das Gerät doch ohne Füsse aufstellen wollen, muss man diese auf eine
Platte stellen, die für die Belüftung durchlöchert ist. Geschieht dies nicht, werden Gasregelblock und Empfänger
viel zu warm, gleichzeitig entsteht eine unsichere Situation.
Ø
Lassen Sie beim Kaminumbau um das Gerät herum Platz, damit die Wärme abgeführt werden kann.
Ø
Für eine gute Luft anfuhr: Ventilation wird erreicht durch Installation der Bedienungslücke und ein Spalt von 20
mm beim Ausbau und 5 mm beim Einbau (siehe Anlage 3, Abb. 2e und 2f).
Ø
Für eine gute Wärme abfuhr: Der kaminüberbau muss ausreiched entlüftet werden, min. 200 cm
Ø
Nach dem Aufstellen muss das Gerät mit dem Wandbügel (siehe Anlage 3, Abb. 2c (7)) und den mitgelieferten
zwei Keilhülsen an der Wand befestigt werden. Abhängig vom Gerät hinsichtlich der Mauer, können Sie die
Wandbügel 90 Grad drehen. Dies können Sie erreichen, indem Sie die vier Inbusbolzen (9) und die
Befestigungsplatte (8) entfernen.
Ø
Drehen Sie die Bügel und bestimmen Sie den gewünschten Abstand und montieren Sie danach wieder die
Befestigungsplatte und die Inbusbolzen.
5.10.2 Kaminaufbau
Für den Kaminaufbau haben Sie die Wahl aus zwei Möglichkeiten, und zwar:
•
•
Wenn Sie Ihr Gerät ausbauen wollen, müssen Sie den Ausbausatz gebrauchen. Dieser besteht aus:
•
•
•
Ø
Montieren Sie die Teile, wie in Anlage 3, Abb. 2d angegeben ist.
Abdeckplatten erst anbringen, nachdem der Umbau fertig gestellt ist (Stuckarbeiten, anstreichen, tapezieren und
!Achtung
dergleichen).
Achten Sie darauf, dass die Isolationsdecke oben auf dem Gerät nicht nass/mit Tapetenleim beschmutzt wird.
!Achtung
Falls Sie Ihr Gerät einbauen wollen, haben Sie den Ausbausatz nicht nötig.
Ø
Schliessen Sie das Gerät an.
Das Zündkerzenkabel ist für die Produktion aufgerollt, weil es 1000 mm lang ist. Nach der Installation muss das
Zündkerzenkabel abgewickelt werden, um Leckage und schlechtes Funktionieren der Zündung zu verhindern.
Um Garantie für eine gute Zündung zu gewährleisten, muss das Zündkabel möglichst von den Metallteilen des
!Achtung
Gerätes frei liegen Drehen Sie dieses also nicht um die Gas-, Zündflammen-, oder Thermokupplungsleitung.
Ø
Machen Sie einen Umbau nach Anlage 3, Abb. 2a und 2b.
Die Maße in Anlage 3, Abb. 2a und 2b sind Innenmaße!
!Achtung
Sollten Sie den Entschluss fassen, den Umbau von Plattenmaterial (z. B. Promatect (P)) anzufertigen, können Sie
verschiedene Teile mit C-Profielen (Q), wie angegeben in Anlage 3, Abb. 2g, aufbauen.
12
Gerät aus dem Umbau hervorstehen lassen (so genannter Ausbau);
Gerät zurückliegend im Umbau (so genannter Einbau).
Anschlag für den Kaminumbau (siehe Anlage 3, Abb. 2d (10));
Anschlag für den Kaminumbau links und rechts (11);
Abdeckplatten (12 und 13).
