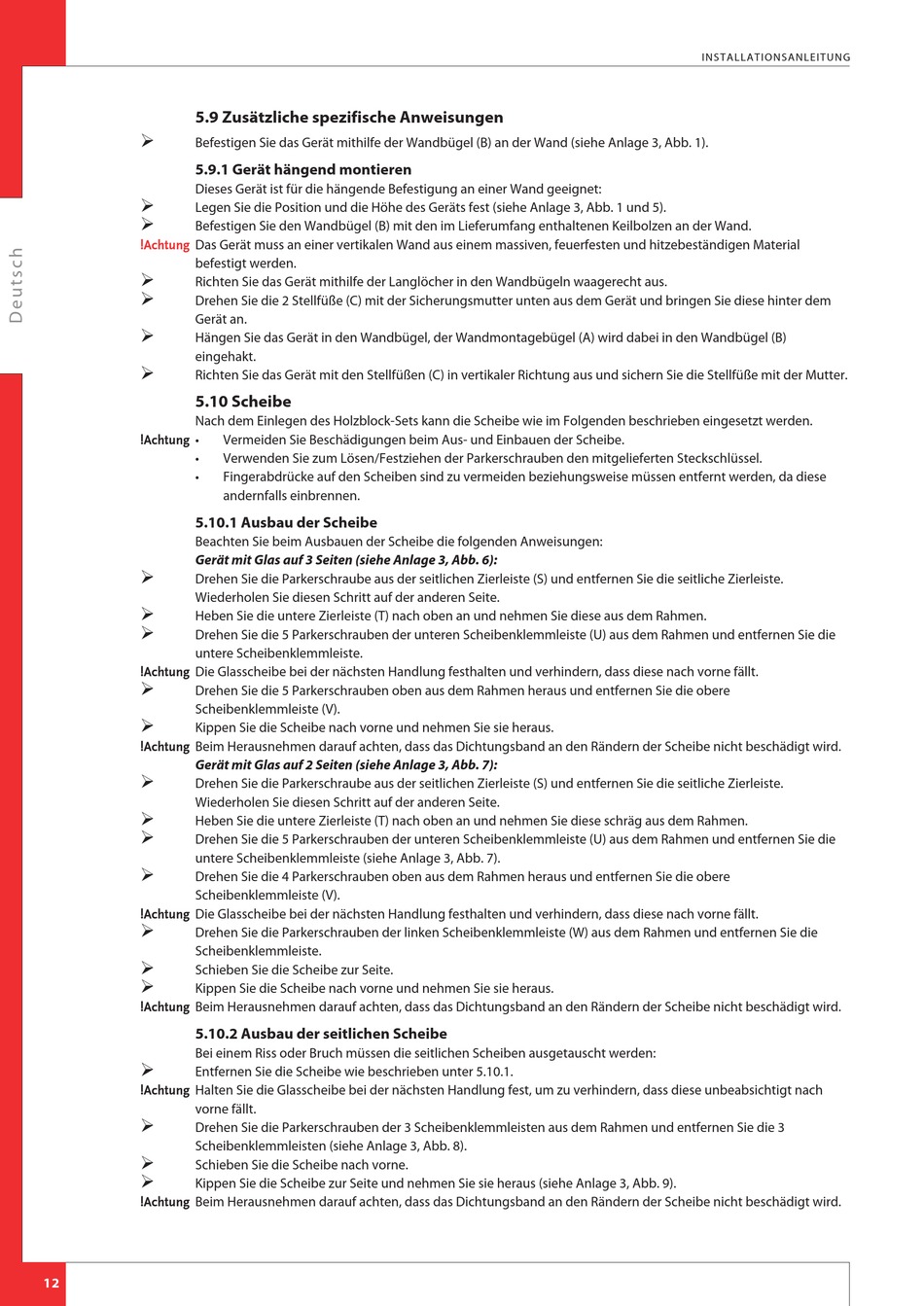

5.9 Zusätzliche spezifische Anweisungen
Ø
Befestigen Sie das Gerät mithilfe der Wandbügel (B) an der Wand (siehe Anlage 3, Abb. 1).
5.9.1 Gerät hängend montieren
Dieses Gerät ist für die hängende Befestigung an einer Wand geeignet:
Ø
Legen Sie die Position und die Höhe des Geräts fest (siehe Anlage 3, Abb. 1 und 5).
Ø
Befestigen Sie den Wandbügel (B) mit den im Lieferumfang enthaltenen Keilbolzen an der Wand.
Das Gerät muss an einer vertikalen Wand aus einem massiven, feuerfesten und hitzebeständigen Material
!Achtung
befestigt werden.
Ø
Richten Sie das Gerät mithilfe der Langlöcher in den Wandbügeln waagerecht aus.
Ø
Drehen Sie die 2 Stellfüße (C) mit der Sicherungsmutter unten aus dem Gerät und bringen Sie diese hinter dem
Gerät an.
Ø
Hängen Sie das Gerät in den Wandbügel, der Wandmontagebügel (A) wird dabei in den Wandbügel (B)
eingehakt.
Ø
Richten Sie das Gerät mit den Stellfüßen (C) in vertikaler Richtung aus und sichern Sie die Stellfüße mit der Mutter.
5.10 Scheibe
Nach dem Einlegen des Holzblock-Sets kann die Scheibe wie im Folgenden beschrieben eingesetzt werden.
•
!Achtung
•
•
5.10.1 Ausbau der Scheibe
Beachten Sie beim Ausbauen der Scheibe die folgenden Anweisungen:
Gerät mit Glas auf 3 Seiten (siehe Anlage 3, Abb. 6):
Ø
Drehen Sie die Parkerschraube aus der seitlichen Zierleiste (S) und entfernen Sie die seitliche Zierleiste.
Wiederholen Sie diesen Schritt auf der anderen Seite.
Ø
Heben Sie die untere Zierleiste (T) nach oben an und nehmen Sie diese aus dem Rahmen.
Ø
Drehen Sie die 5 Parkerschrauben der unteren Scheibenklemmleiste (U) aus dem Rahmen und entfernen Sie die
untere Scheibenklemmleiste.
Die Glasscheibe bei der nächsten Handlung festhalten und verhindern, dass diese nach vorne fällt.
!Achtung
Ø
Drehen Sie die 5 Parkerschrauben oben aus dem Rahmen heraus und entfernen Sie die obere
Scheibenklemmleiste (V).
Ø
Kippen Sie die Scheibe nach vorne und nehmen Sie sie heraus.
Beim Herausnehmen darauf achten, dass das Dichtungsband an den Rändern der Scheibe nicht beschädigt wird.
!Achtung
Gerät mit Glas auf 2 Seiten (siehe Anlage 3, Abb. 7):
Ø
Drehen Sie die Parkerschraube aus der seitlichen Zierleiste (S) und entfernen Sie die seitliche Zierleiste.
Wiederholen Sie diesen Schritt auf der anderen Seite.
Ø
Heben Sie die untere Zierleiste (T) nach oben an und nehmen Sie diese schräg aus dem Rahmen.
Ø
Drehen Sie die 5 Parkerschrauben der unteren Scheibenklemmleiste (U) aus dem Rahmen und entfernen Sie die
untere Scheibenklemmleiste (siehe Anlage 3, Abb. 7).
Ø
Drehen Sie die 4 Parkerschrauben oben aus dem Rahmen heraus und entfernen Sie die obere
Scheibenklemmleiste (V).
Die Glasscheibe bei der nächsten Handlung festhalten und verhindern, dass diese nach vorne fällt.
!Achtung
Ø
Drehen Sie die Parkerschrauben der linken Scheibenklemmleiste (W) aus dem Rahmen und entfernen Sie die
Scheibenklemmleiste.
Ø
Schieben Sie die Scheibe zur Seite.
Ø
Kippen Sie die Scheibe nach vorne und nehmen Sie sie heraus.
Beim Herausnehmen darauf achten, dass das Dichtungsband an den Rändern der Scheibe nicht beschädigt wird.
!Achtung
5.10.2 Ausbau der seitlichen Scheibe
Bei einem Riss oder Bruch müssen die seitlichen Scheiben ausgetauscht werden:
Ø
Entfernen Sie die Scheibe wie beschrieben unter 5.10.1.
Halten Sie die Glasscheibe bei der nächsten Handlung fest, um zu verhindern, dass diese unbeabsichtigt nach
!Achtung
vorne fällt.
Ø
Drehen Sie die Parkerschrauben der 3 Scheibenklemmleisten aus dem Rahmen und entfernen Sie die 3
Scheibenklemmleisten (siehe Anlage 3, Abb. 8).
Ø
Schieben Sie die Scheibe nach vorne.
Ø
Kippen Sie die Scheibe zur Seite und nehmen Sie sie heraus (siehe Anlage 3, Abb. 9).
Beim Herausnehmen darauf achten, dass das Dichtungsband an den Rändern der Scheibe nicht beschädigt wird.
!Achtung
12
Vermeiden Sie Beschädigungen beim Aus- und Einbauen der Scheibe.
Verwenden Sie zum Lösen/Festziehen der Parkerschrauben den mitgelieferten Steckschlüssel.
Fingerabdrücke auf den Scheiben sind zu vermeiden beziehungsweise müssen entfernt werden, da diese
andernfalls einbrennen.
I N S T A LLA T I ON S A N L E I T U N G
