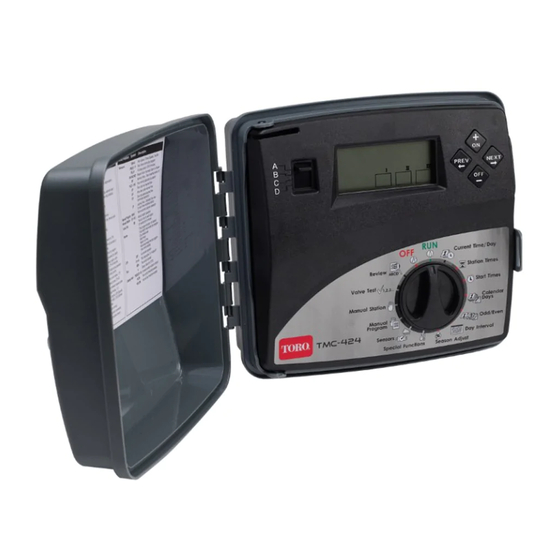

Toro TMC-424E Kurzanleitung

Distribution:
Product
Family:
TMC424E Steuerung
SUBJECT:
ATTACHMENTS: None
Das Steuergerät TMC 424E hat eine Vielzahl von Parametrierungsmöglichkeiten für die Flusssensor-
Überwachung und Nutzung. Bitte beachten Sie unbedingt den folgenden "Tech Tipp" sofern Sie mit dem
TMC-424E und einem Flow- Sensor arbeiten.
1. Der +- Kontakt des Flusssensors benötigt
positive Polarität. Zur Polaritätsfeststellung
messen Sie zwischen der entsprechenden Ader
des Erdkabels (sofern der Sensor weiter
entfernt ist vom Steuergerät) und dem COM-
Draht z.B. eines in der Nähe befindlichen
Ventiles. Dabei sollten Sie eine Spannung von
rund 6V (DC) Gleichspannung messen können
bzw. müssen. Siehe Abbildung 1
2. Sofern Sie einige Stationen nicht über die Flussüberwachung schalten möchten, setzen Sie in den
„Special Function" die Station auf "Flo-N". Dieses deaktiviert aber gleichzeitig ein ggf. montiertes
Master-Valve / Hauptventil. Abhilfe bringt hier die Anbindung des „MV" über den Pumpenstart-
ausgang des Steuergerätes.
Toro Global Services Company
Golf Irrigation Business
Toro
Customer
Residential / Commercial
Golf / Central Control Products
TMC-424E Technik Tipps
Region:
TORO GLOBAL SERVICES COMPANY
Büro Deutschland
Monreposstraße 57
71634 Ludwigsburg
Tel. 0 71 41 - 642 166 20
Email: info.de@toro.com
Internet: www.toro.de
Abbildung 1
