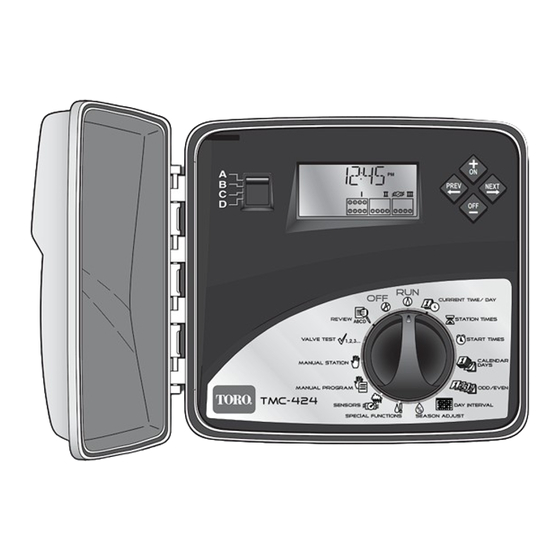

Toro Modulares Steuergerät - 4 bis 24 Stationen
Toro modulares Steuergerät - 4 bis 24 Stationen
Bedienungsanleitung
Bedienungsanleitung
Installation
Installation
Programmierung
Programmierung
Betrieb
Betrieb
ON
PREV
NEXT
OFF
%

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Toro TMC424

  • Seite 1 Toro Modulares Steuergerät - 4 bis 24 Stationen Toro modulares Steuergerät - 4 bis 24 Stationen PREV NEXT Bedienungsanleitung Bedienungsanleitung Installation Installation Programmierung Programmierung Betrieb Betrieb...
  • Seite 2: Einführung

    Stationsanzahl kann bei Verwendung von Modulen mit vier oder acht Stationen zwischen 4 und 24 liegen. Die Flusserkennung in Echtzeit überwacht maximal drei unabhängige Sensoren und ist mit der Toro TFS Serie der Flusssensoren kompatibel. Flexible Laufzeiten bieten zusätzliche Flexibilität bei der Beregnung.
  • Seite 3: Übersicht

    Die TMC-424E Erweiterungsmodule sind für eine leichte Erkennung farbkodiert. Die Module sind in beliebiger Kombination einsetzbar und werden in sechs Modellen angeboten, siehe Tabelle unten. Über- Über- Flussüber- Modell- Farb- Stations- spannungs- spannungs- Fluss- wachungs- Hauptventil- nummer code anzahl niveau symbol überwachung symbol...
  • Seite 4: Inhaltsverzeichnis

    Einführung Einführung ................ii Steuermodul - Überblick .
  • Seite 5 Regensensorinstallation (optional)........... . 26 Installation der Toro TMR-1 Handheldfernsteuerung (optional)......27 Anhang A –...
  • Seite 6: Steuermodul - Überblick

    Steuermodul - Überblick Im Anschluss finden Sie eine kurze Beschreibung der Bestandteile und der Anzeigeelemente des Steuergeräts. Jedes Bestandteil wird ausführlich im entsprechenden Abschnitt in der dieser Anleitung beschrieben. 1- Programmschalter 3 - Navigationstasten Schiebeschalter mit vier Positionen zur Mit den Tasten wählen Sie die NE X T Auswahl von Programm A, B, C und D für das...
  • Seite 7 P R E V N E X T O F F : Auswählen der SENSORS : Abschalten und Verhindern der Setupparameter für die Verwendung des gesamten automatischen und manuellen Flusssensors. Beregnung. : Manuelles MANUAL PROGRAM 5 - 9 Volt Batteriefach und -clip Ausführen von Beregnungsprogrammen.
  • Seite 8: Interne Bestandteile - Überblick

    Interne Bestandteile - Überblick Handheld Remote Port Sensor Bypass Sensor Active - Abdeckung des Stromzufuhrfachs. 15 - Kabelanschlüsse für Erweiterungsmodulventil. - Buchse für Steuermodulbandkabel. 16 - Erweiterungsmodul (Bild zeigt Modell - Transformator, 24 Volt Wechselstrom, TSM-4). Ausgabeverbindungsanschlüsse 17 - Kabelverbindungsanschlüsse: - Anschlussport für MR-1 Fernsteuerung.
  • Seite 9: Armchair Programming Tm - Beschreibung

    Programmierung - Überblick Beregnungsprogramm - Beschreibung Ein Beregnungsprogramm ist ein kleiner Satz von Anweisungen, mit denen dem Steuergerät mitgeteilt wird, welche Tage für die Beregnung aktiviert sind, wann ein Beregnungszyklus gestartet wird, und für wie lange jede Station im Zyklus aktiviert ist. Steuergeräte der Serie TMC-424E haben vier eigenständige Beregnungsprogramme, die mit A, B, C und D bezeichnet werden.
  • Seite 10: Steuergerätprogrammierung

    Steuergerätprogrammierung HINWEIS: Als Werkseinstellungen werden englische Anzeigen und das 12-Stunden-Format für die Uhrzeit verwendet. Weitere Informationen zur Auswahl einer optionalen Anzeigesprache, einschließlich Spanisch, Französisch, Italienisch, Deutsch und Portugiesisch, und dem 24-Stunden-Format finden Sie in den Setupschritten für die Sonderfunktion auf Seite 13. Einstellen der aktuellen Uhrzeit bzw.
  • Seite 11: Einstellen Der Programmstartzeiten

    Einstellen der Programmstartzeiten HINWEIS: Mit dem TMC-424E können Sie den vier Programmen insgesamt 16 individuelle Startzeiten beliebig zuweisen. Beispielsweise könnte Programm A 12 zugewiesene Startzeiten haben, sodass vier Startzeiten für die Programme B, C und D übrig bleiben. 1. Stellen Sie die Funktionsskala auf Start Times .
  • Seite 12: Einstellen Der Kalendertage

    Einstellen der Kalendertage: 1. Stellen Sie die Funktionsskala auf Days 2. Sonntag wird angezeigt und ist für die Beregnung ausgewählt (angegeben durch das Beregnungssymbol Wenn Sie den Tag vom Plan ausschließen möchten, drücken Sie die Taste oder , um das Symbol für die ausgeschaltete Beregnung anzuzeigen.
  • Seite 13: Saisonanpassung

    Saisonanpassung Mit der Saisonanpassung können Sie die kumulierte Programmlaufzeit einfach um einen Prozentsatz von 0 % (Off) bis zu 200 % in Schritten von 10 % erhöhen oder verringern. Sie können die Saisonanpassung auf einzelne Programme und global auf alle Programme in bestimmten Monaten des Jahres anwenden. Wenn Sie eine Saisonanpassung nach Programm und nach Monat anwenden, ergibt sich die angepasste Programmdauer aus den kombinierten Prozentfaktoren.
  • Seite 14: Sonderfunktionen

    Sonderfunktionen In der Skalastellung Special Functions finden Sie die folgenden Optionen für das Programmsetup und die Steuerparameter. HINWEIS: Weitere Informationen zu den Werkseinstellungen für jede Funktion finden Sie in „Anhang D - Standardeinstellungen - Abkürzungen“ auf Seite 31. • Einstellen des Verzögerungszeitraums zwischen aufeinanderfolgenden Stationen in einem Programmzyklus •...
  • Seite 15: Einstellen Der Hauptventil-/Pumpenstartverzögerung

    HINWEIS: Die Hauptventil-/Pumpenstart-Steuerfunktion muss für ein Programm aktiviert sein, damit Sie einzelne Stationen, die dem Programm zugewiesen sind, vom Hauptventil-/Pumpenstartbetrieb ausschließen können. Das heißt, das Zuweisen des Hauptventil-/Pumpenstartbetriebs nach Station kann nur erfolgen, wenn der Hauptventil-/Pumpenstartbetrieb für das zugewiesene Programm aktiviert ist. •...
  • Seite 16: Einstellen Der Programmstapelung/-Überschneidung

    Einstellen der Beregnungszykluswiederholung Mit dieser Option können Sie einen Programmberegnungszyklus automatisch einmal bis 30 Mal pro Programmstart wiederholen. 1. Wählen Sie mit dem Programmschalter Programm A, B, C oder D aus. 2. Stellen Sie die Funktionsskala auf Special Functions 3. Drücken Sie ggf. die Taste , um CYC -- N (Zyklus [repeat] –...
  • Seite 17: Löschen Des Programmspeichers

    DONE anzuzeigen. Auswählen des Handheld-Fernsteuerungsbetriebs Das TMC-424E kann mit der Toro TMR-1 Handheld-Fernsteuerung verwendet werden. Die Fernsteuerung ist in der Standardeinstellung aktiviert. Wenn Sie den Betrieb mit dem TMR-1 Empfangsgerät deaktivieren möchten, führen Sie die folgenden Schritte aus.
  • Seite 18: Manueller Betrieb

    Manueller Betrieb Das TMC-424E bietet mehrere manuelle Betriebsarten. Es besteht eine separate Stellung für die Funktionsskala für den manuellen Stations- und Programmbetrieb HINWEIS: Alle Programmsteuerungsoptionen, die Sie in den Sonderfunktionen auswählen, gelten auch für die manuelle Steuerung. Manueller Stationsbetrieb Mit dem TMC-424E können Sie einzelne Stationen mit zwei Methoden manuell aktivieren: Echter manueller Betrieb, um eine ausgewählte Station in einer angegebenen Laufzeit auszuführen, und zeitgesteuerter manueller Betrieb, um ausgewählte Stationen mit einer temporär zugewiesenen Laufzeit auszuführen.
  • Seite 19: Manueller Programmbetrieb

    Manueller Programmbetrieb Dieser Typ der Beregnung wird auch als halbautomatischer Betrieb bezeichnet. Wenn ein Programm manuell gestartet wird, durchläuft es den Beregnungszyklus wie bei einem automatischen Start. Sie können ein Programm ausführen, oder mehrere Programme können nacheinander oder gleichzeitig ausgeführt werden.
  • Seite 20: Flusssensor

    Flussmenge festzulegen. Flussmodulsetup HINWEIS: Das TMC-424E sollte mit den Flusssensoren der Toro Serie TFS eingesetzt werden. Wenden Sie sich an den offiziellen Toro Vertragshändler, wenn Sie andere Flusssensoren anschließen möchten. Vollständige Installations- und Setupinformationen für den TFS Flusssensor finden Sie in der Bedienungsanleitung des Geräts.
  • Seite 21: Auswählen Des Hauptventiltyps Des Flusssensormoduls

    5. Wiederholen Sie die Schritte (anfangen mit Schritt 2) ggf. für jedes Programm. • Auswählen des Hauptventiltyps des Flusssensormoduls Drücken Sie die Taste , um MV:NC (Hauptventil: normal geschlossen) anzuzeigen. Wenn das NE X T Flussmodul kein Hauptventil steuert, drücken Sie die Taste zweimal,um diese Einstellung NE X T auszulassen.
  • Seite 22: Flusssensor - Steuerfunktionen

    Drücken Sie die Taste , um UF -- -- (zu niedriger Fluss – Off) anzuzeigen. Mit dieser Einstellung NE X T legen Sie den Hinweisschwellenwert für eine Flussmenge unter dem gelernten Fluss fest. Drücken Sie die Taste oder , um einen Wert zwischen 10 und 100 % (in Schritten von 10 %) auszuwählen.
  • Seite 23: Regensensor - Steuerung Nach Programm

    Regensensor - Steuerung nach Programm Mit dieser einmaligen Funktion des TMC-424E können Sie die Eingabe der Regensensorsteuerung für bestimmte Programme aktivieren oder deaktivieren. In der Standardeinstellung ist die Regensensoreingabe für alle Programme aktiviert. 1. Stellen Sie die Funktionsskala auf Sensors 2.
  • Seite 24: Beregnungspause

    Beregnungspause Mit den Steuerfunktionen Beregnungspause und Saisonanpassung können Sie den Betrieb schnell temporär anpassen, um geänderte Wetter- oder Saisonbedingungen auszugleichen. Mit der Beregnungspause können Sie die gesamte automatische Beregnung zwischen 1 und 14 Tagen verzögern. Beispiel: In der Region wird für die nächsten zwei Tage Regen vorhergesagt. Statt das Steuergerät auszuschalten (und möglicherweise ein Einschalten zu vergessen) können Sie eine 3-tägige Pause einstellen.
  • Seite 25: Installationsanweisungen

    Installationsanweisungen Vorbereiten des Gehäuses für die Installation 1. Schwenken Sie den Zeitgeber nach außen, um die internen Bestandteile und Kabelzugangslöcher zugänglich zu machen. 2. Das Gehäuse hat unten die folgenden fünf Kabelzugangslöcher: A- 1/2 Zoll (13 mm) für Strom- und Geräteerdungsdrähte. B- Zwei 1/2 Zoll (13 mm) Aussparungen für den optionalen Regensensor oder das Kabel der Handheld- Fernsteuerung.
  • Seite 26: Gehäuseinstallation

    Gehäuseinstallation 1. Schrauben Sie eine Holzschraube auf Augenhöhe in die Wand, bis nur noch 10 mm sichtbar sind. HINWEIS: Wenn Sie das Steuergerät an einer Trockenwand oder an Mauerwerk installieren, 7" müssen Sie die entsprechenden Dübel verwenden. (17,78 mm) 2. Hängen Sie das Steuergerät am Schlüssellochschlitz an die Schraube.
  • Seite 27: Flusssensoranschluss

    Pumpenstart/ Hauptventil Ventilnullleiter Ventilnullleiter Pumpenstartrelais Hauptventil ACHTUNG: Schließen Sie den Pumpenanlasser nicht direkt an das Steuergerät an, um einen möglichen Geräteschaden zu vermeiden. Für diese Verbindung müssen Sie ein A 24 V, 0,5 A (max.) Relais verwenden. Handheld Remote Port Sensor Bypass Sensor...
  • Seite 28: Stromanschluss - Inneneinsatzmodelle

    Eingangsstromanschluss - Modelle für den Inneneinsatz HINWEIS: Im Gegensatz zu den meisten Steuergerätmodellen für den Inneneinsatz besitzt das Modell TMC-424E-ID einen internen Transformator. Ein Stromkabel der Klasse C und eine Entlastung wird für den Anschluss des Anschlussblocks des Transformators an eine geerdete Wandsteckdose mitgeliefert. 1.
  • Seite 29: Stromanschluss - Außeneinsatzmodelle

    HINWEIS: In Gebieten mit hoher Blitzwahrscheinlichkeit ist ggf. ein geerdeter Erdanschluss nötig, um ausreichenden Schutz for Stromspitzen zu bieten. Ein (optionaler) Erdungsansatz kann problemlos installiert werden, um den Anschluss der Erde zu vereinfachen. Der örtliche Toro Vertragshändler für die Beregnung gibt Ihnen gerne genaue Empfehlungen zur Erdung des Geräts.
  • Seite 30: Regensensorinstallation (Optional)

    Regensensorinstallation (optional) Alle Toro Regensensoren, einschließlich der drahtlosen Modelle TWRS und TWFRS (Regen/Frost) und die Kabelversion TRS können direkt an das TMC-424E angeschlossen werden, um die Beregnung automatisch zu unterbrechen, wenn der eingestellte Schwellenwert für den Regen (oder Frost) erreicht wird.
  • Seite 31: Installation Der Toro Tmr-1 Handheldfernsteuerung (Optional)

    Installation der Toro TMR-1 Handheldfernsteuerung (optional) Das TMC-424E kann mit der Toro TMR-1 Handheld-Fernsteuerung verwendet werden. Die Handheldsteueroption finden Sie in den Sonderfunktionen, in denen Sie den Handheldbetrieb aktivieren bzw. deaktivieren. In der Standardeinstellung ist der Betrieb aktiviert. Informationen zum Deaktivieren der Fernsteuerung finden Sie auf Seite 13.
  • Seite 32: Anhang A - Leistungsdaten Für Den Tfs Flusssensor

    = Nicht in dieser Region verwenden TMC-424E max. PPS = 125 * Zur Umrechnung von GPM in l/min mit 3,79 multiplizieren. * Sollte der installierte Durchflusssensor in einer anderen Einheit als Impulse pro Sekunde messen, wenden Sie sich bitte an Ihre Kontaktperson bei Toro.
  • Seite 33: Anhang B - Aktuelle Lastdaten Für Das Tmc-424E

    Anhang B - Aktuelle Lastdaten für das TMC-424E Ermitteln der max. Stromlast In der Tabelle unten finden Sie verschiedene Stromlastkombinationen, die auftreten können, wenn mehrere Programme gleichzeitig mit den Steueroptionen für das Hauptventil bzw. den Pumpenstart ausgeführt werden. Die Anzahl der 24 Volt Wechselstrom Lasten, basierend auf einer aktivierten Station bzw. ein aktiviertes Ventil pro Programm werden in der Stationsventilzeile aufgeführt.
  • Seite 34: Anhang C: Warnanzeigen

    Anhang C: Warnanzeigen FUSE: Stations- und Hauptventil-/Pumpenstart-Ausgabealarm Das TMC-424E hat einen integrierten Schaltkreisschutz, sodass das Steuergerät bei einer zu hohen Spannung an einem Ausgabeterminal nicht beschädigt wird. Wenn das Steuergerät eine zu hohe Spannung erkennt, wird die betroffene Ausgabe ausgelassen und das Wort FUSE mit der Nummer der betroffenen Station wird angezeigt.
  • Seite 35: Anhang D: Standardeinstellungen - Abkürzungen

    Anhang D: Standardeinstellungen - Abkürzungen Bei der Auslieferung des TMC-424E vom Werk oder wenn das Steuermodul auf die Werkseinstellungen zurückgesetzt wurde, sind die folgenden Steuerparameter ausgewählt: HINWEIS: Die Standardeinstellungen des Programms, die mit einem Sternchen (*) angegeben sind, werden mit der Löschfunktion in den Sonderfunktionen wiederhergestellt. Werksstandardeinstellung Abkürzung Aktuelle Uhrzeit - 12:00 a.m.
  • Seite 36: Technische Daten

    Technische Daten Gehäuseabmessungen: • 10,5 Zoll B x 9,5 Zoll H x 5 Zoll T Temperaturlimits : • Betriebstemperatur: -10°C bis +60°C • Lagerung: -30°C bis +65°C Technische Stromdaten: • Nordamerika Interner Transformator, Klasse 2, UL zugelassen, CSA-zugelassen (oder Äquivalent) Eingabe: 120 V Wechselstrom ±...
  • Seite 37: The Toro Promise - 5-Jährige Eingeschränkte Garantie

    Geben Sie das defekte Teil an den lokalen Vertragshändler zurück, der in den Gelben Seiten unter „Beregnungsanlagen“ aufgeführt ist. Sie können sich auch an The Toro Warranty Company, P. O. Box 489, Riverside, California 92502, Telefon (800) 664-4740 wenden, um den lokalen Vertragshändler zu erfragen.
  • Seite 38 Notizen:...
  • Seite 39 Notizen:...
  • Seite 40: Fcc-Zulassung

    Bestellnummer 004-000-00345-4 Zuverlässige Kundenbetreuung Toro stellt nicht nur die leistungsfähigsten Produkte für die Beregnung sondern auch ein hervorragendes Kundenbetreuungsniveau bereit. Genauso wie die Produkte von Toro verfügen die Teams der Kundenbetreuung über ein breites Spektrum der technischen Kenntnisse, mit denen Sie die Probleme beheben und die Interessen des Kunden immer am besten vertreten.
