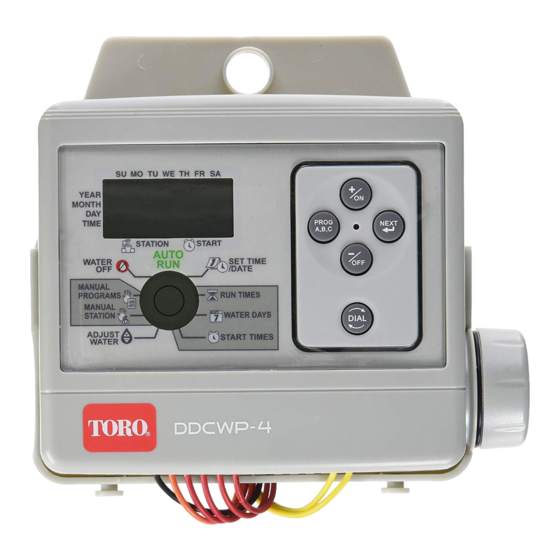

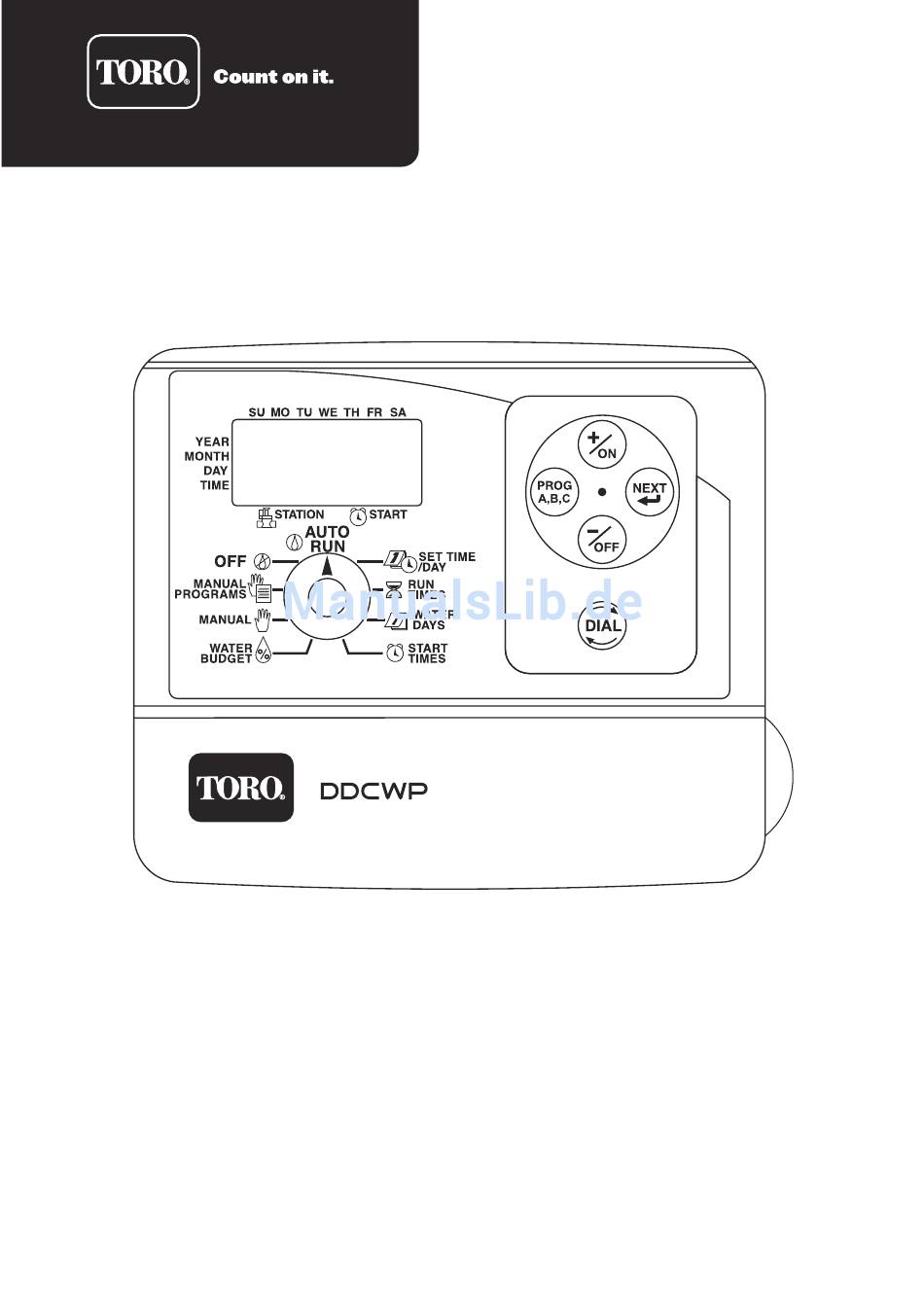

- Seite 1 Wasserdichtes Batterie-Steuergerät Serie DDCWP™ INSTALLATIONS- UND BEDIENUNGSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
Danke, daß Sie das wasserdichte Toro DDCWP Batterie- Steuergerät gewählt haben. Die DDCWP-Steuerung verkörpert modernste Programmiertechnik in einer leicht verständlichen Digitalanzeige. Die folgende Anleitung erleichtert Ihnen den Einstieg. Beachten Sie bitte beim Ausführen dieser einfachen Schritte die wichtigen HINWEISE, die Ihnen nützliche Informationen vermitteln und Sie beim Programmieren beraten, damit Sie den Funktionsumfang der DDCWP-Steuerung voll ausnutzen können. -
Seite 3: Beschreibung
Kabelverbindungen zu machen. Zu diesem Zweck werden dem DDCWP wasserdichte 3M Kabelverbinder beigelegt. Wenn mehr Verbinder benötigt werden empfiehlt Toro 3M DBY Verbinder, da diese in den meisten Märkten verfügbar sind. Vor dem Einlegen der Batterie alle Ventile an das Steuergerät anschließen. - Seite 4 Installations-Anweisungen DDCWP Steuergerät (Fortsetzung) RESET- TASTE DIGITALANZEIGE Weiterschalttaste Wasserdichter Deckel 2 St. 9 VDC Alkaline- Batterien anschließen Schwarzes Nicht zerschneiden, wenn kein Orangenes Rote gemeinsames HauptventilKabel Stationskabel Regensensor angeschlossen wird. Gelbes Kabel (Common) Regensensorkabel HAUPTVENTIL A L L E N V E N T I L E N G E M E I N S A M Nachdem die Stationskabel angeschlossen sind, den wasserdichten...
-
Seite 5: Anschluss Und Bedienung Der Sensoren
Anschluss und Bedienung der Sensoren: An das DDCWP kann ein Toro TRS Rain Sensor™ Regensensor mit Kabelübertragung angeschlossen werden. Hierzu das gelbe Kabel des Steuergerätes durchtrennen und die beiden Kabel des Regensensors mittels wasserdichter Verbinder an die beiden gelben Kabelenden des Steuergerätes anschließen. -
Seite 6: Programmierung
PROGRAMMIERUNG: Es wird empfohlen, den Speicher durch Drücken der Taste RESET zu löschen. Drücken Sie auf DIAL, um zum Punkt SET TIME/DAY (UHRZEIT/TAG EINSTELLEN) zu gehen. Anzeigeposition: SET TIME/DAY (UHRZEIT/TAG EINSTELLEN) Stellen Sie die aktuellen Werte für YEAR (JAHR), MONTH (MONAT), DAY (TAG) und TIME (UHRZEIT) ein. -
Seite 7: Water Days (Bewässerungstage)
Anzeigeposition: WATER DAYS (BEWÄSSERUNGSTAGE) Ungerade Gerade Kalender Intervall Intervall Prog. A Prog. A Prog. A Prog. A start Für die Tagesauswahl gibt es 4 Wahlmöglichkeiten: CAL (KAL): Wochentage auswählen. (In der Standardeinstellung sind alle Tage auf ON (EIN) gestellt) Int: Auswahl eines Tageintervalls von 1 bis 7 Tagen und des ersten Tages für den Intervallstart Odd (Ung): Bewässerung an ungeraden Tagen (der 31. -
Seite 8: Wasserbudget (Jahreszeiten-Anpassung)
Anzeigeposition: WATER BUDGET (WASSERBUDGET bzw. JAHRESZEITLICHE ANPASSUNG) In dieser Anzeigeposition können Sie die Bewässerungslaufzeiten aller Stationen prozentual in Schritten von 10% und einem Bereich von 0% bis 200% verlängern oder verkürzen. Drücken Sie zur Programmwahl für die Skalierung die Taste PROG. Drücken Sie die Tasten +/ON oder –/OFF zum Ändern der Skalierung. -
Seite 9: Manual Programs (Manueller Programmstart) Seite 9 - System Off (System Aus)
Anzeigeposition: MANUAL PROGRAMS (Manueller Programmstart) Die Betriebsart MANUAL PROGRAMS (Manueller Programmstart) gestattet den sofortigen Start eines ganzen Programms (A, B oder C). Bei aktiver Funktion MANUAL PROGRAMS (Manueller Programmstart) setzt die DDCWP im Grunde die normale Startzeit außer Kraft und beginnt sofort. Der halbautomatische Betrieb hat keinen Einfluss auf zuvor geplante Einsatzzeiten. -
Seite 10: Programm Löschen
Drücken Sie die Taste NEXT zum Einstellen der nächsten Funktion oder DIAL, um zum Punkt AUTO-RUN (AUTOMATIK) zu gehen. PROGRAMM LÖSCHEN: Sie können alle Programmdaten eines gewählten Programms löschen. Dies ist für jedes gewählte Programm möglich. Drücken Sie NEXT zur Auswahl des Programms, das gelöscht werden soll. -
Seite 11: Automatische Batteriespannungs-Prüfung
Gewalt (z. B. Blitzschlag, Überschwemmungen usw.) fallen nicht unter diese Garantie. Weder Toro noch die Toro Warranty Company haften bei einem Ausfall von Produkten, die nicht von ihnen hergestellt wurden, selbst wenn solche Produkte zusammen mit Toro-Produkten verkauft oder eingesetzt werden. Während des besagten Garantiezeitraums reparieren oder ersetzen wir (Entscheidung im Ermessen von Toro oder Toro Warranty Company) jedes defekte Teil. -
Seite 12: Benutzerdefinierter Bewässerungsplan
Ungerade Gerade Ungerade Gerade Start 1 Start 2 Start 3 Elektromagnetische Kompatibilität Dieses Steuergerät entspricht den Standards für elektromagnetische Kompatibilität Europas, Australiens und der USA The Toro Company www.toro.com Kundendienst TORO AUSTRALIEN TORO USA TORO EUROPA T: 1300 130898 T: 1-951-688-9221...
