19-Zoll-Baugruppenträger-Modul

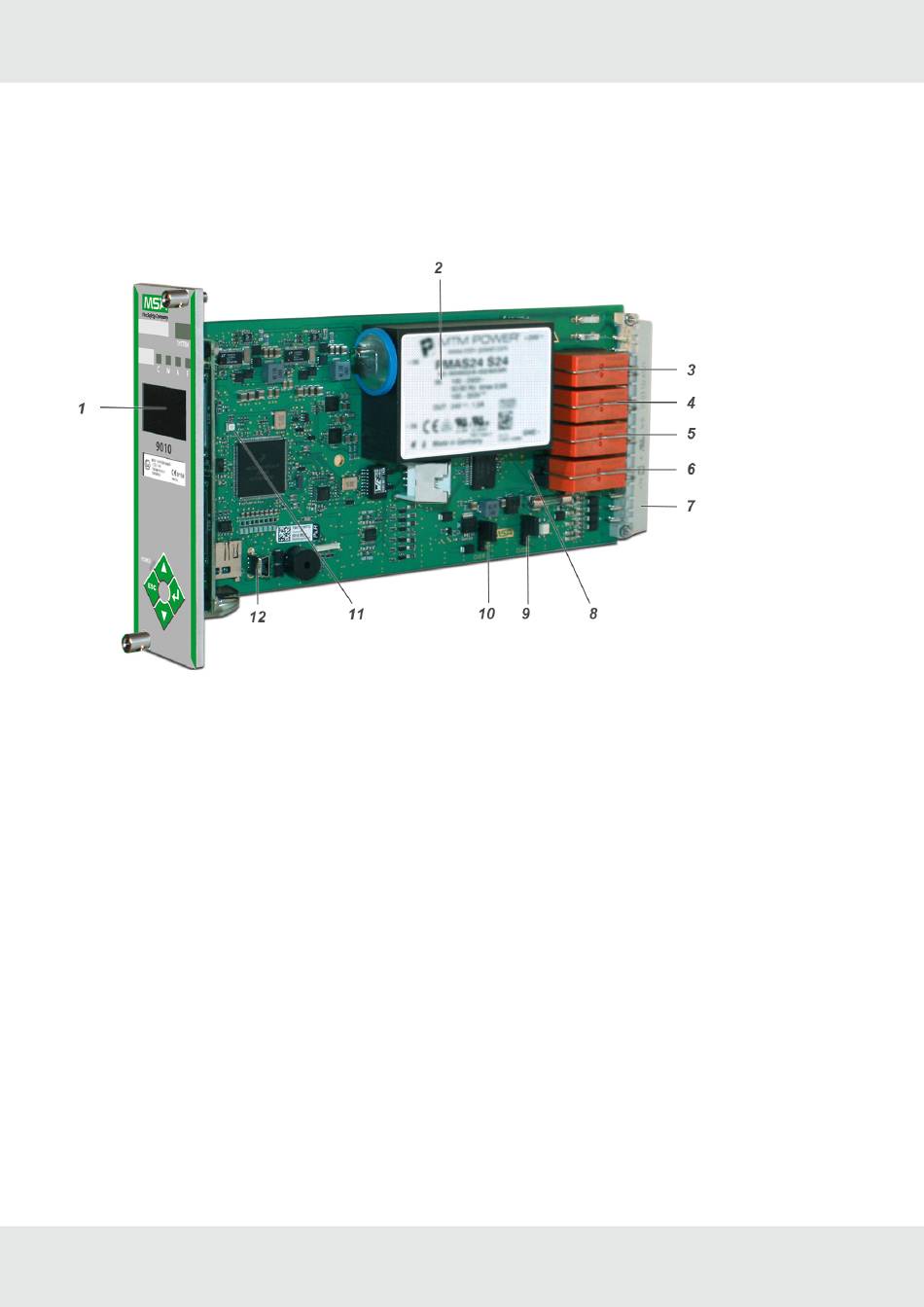

Abbildung 5 19-Zoll-Baugruppenträger-Modul
1
Bedienpanel mit Display
2
Modulstromversorgung
3
Alarmrelais
4
Störungsrelais
5
Warnrelais
6
Relais für akustisches Signal
Anschlussleiste – Etikett mit der
7
Firmwareversion befindet sich auf der
Rückseite
Beschreibung der Heartbeat-LED-Anzeige:
Rot/Grün werden ein- und ausgeblendet
LED ist aus
DE
Hardware-Revisionsangaben auf der
8
Leiterplatte
9
Jumper für Konfiguration (CV18)
10
Jumper für Konfiguration (CV22)
11
„Heartbeat"-LED-Anzeige (Firmware)
12
USB-Anschluss (nur für MSA-Service)
Firmware wird ausgeführt
Watchdog-Störung
Modell 9010/9020 SIL
2 Beschreibung
