12 Anhang
12.6
Detektoranschluss-Datenblatt

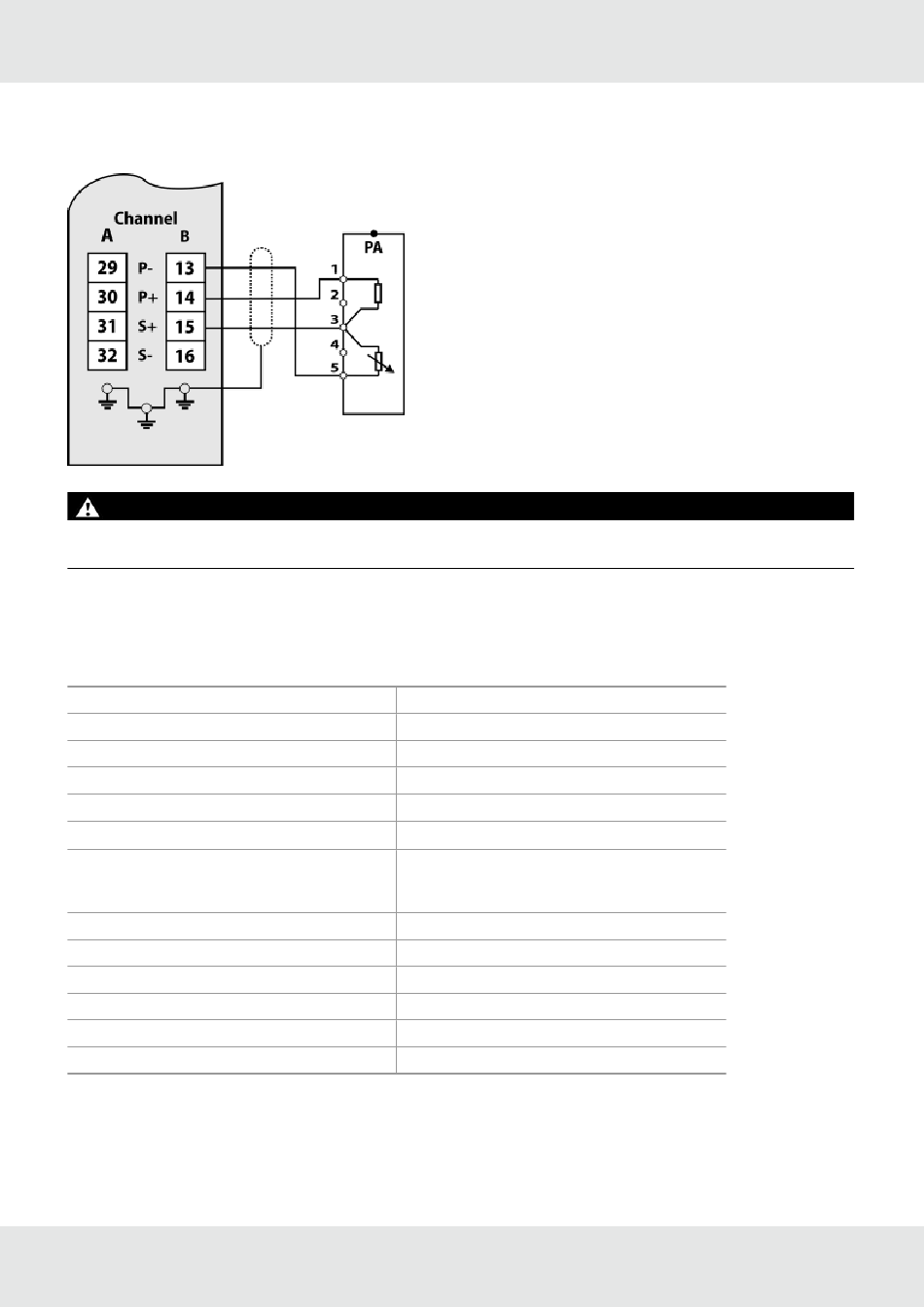

Detektoranschluss-Datenblatt für Gasdetektor Series 47K- PRP (S47K- ST)
WARNUNG!
Vor Anschluss des Messkopfes Detektorstrom auf Minimum stellen.
Die Nichtbeachtung dieser Warnung kann zu schweren Verletzungen bis hin zum Tod führen.
Der Leitungsschirm ist nur mit der Steuereinheit verbunden.
Detektortyp: katalytisch/passiv/konstante Stromversorgung (3-adrig passiv)
Detektor-Simulationsmodul: Best.-Nr. 10030263
Brückenstrom
Maximaler Nennstrom
Leistungsaufnahme
Kabeltyp
Max. Schleifenwiderstand
Maximale Kabellänge
Zulässige Leitungen
Kabeldurchmesser
Anschlussgehäuse II 2G Ex d IIC T6 oder T4
II 2D Ex tD A21 IP6x T85 °C oder T135 °C
Anschlussgehäuse II 2G Ex e IIC T6 oder T4
II 2D Ex tD A21 IP6x T85 °C oder T135 °C
Montage
Weitere Einzelheiten finden Sie in der Bedienungsanleitung des Detektors.
Störungsanzeige für Unterbrechung oder Kurzschluss
X – Signalstörung (Störungs-LED)
77
310 mA
350 mA
1,0 W typ. (ohne Kabellänge)
3‐adrig, 80 % geschirmt
36 Ohm
2
1000 m (bei 1,5 mm
Leitungsquerschnitt)
Schraubklemmen: Querschnitt 0,5 -2,5 mm
Federklemme: Querschnitt 0,5 -1,5 mm
7-12 mm
Bestell-Nr. 10051080
Bestell-Nr. 10051091
Wandmontage
Modell 9010/9020 SIL
2
2
DE
