3 Montage
2. Bohren Sie vier Löcher (Durchmesser entsprechend den verwendeten Schrauben).
3. Entfernen Sie den Deckel vom Gehäuse.
4. Befestigen Sie die Steuereinheit mit den geeigneten Schrauben an der Wand.
5. Schließen Sie den Deckel mit Deckelschrauben.
Wenn die Leiterplatte entfernt werden muss (wenn z. B. Zugang zur M4-Klemme benötigt wird), lösen Sie die 3
Befestigungsschrauben. Ziehen Sie beim erneuten Einbau der Leiterplatte die Befestigungsschrauben mit einem
Drehmoment von 1,5 Nm an.

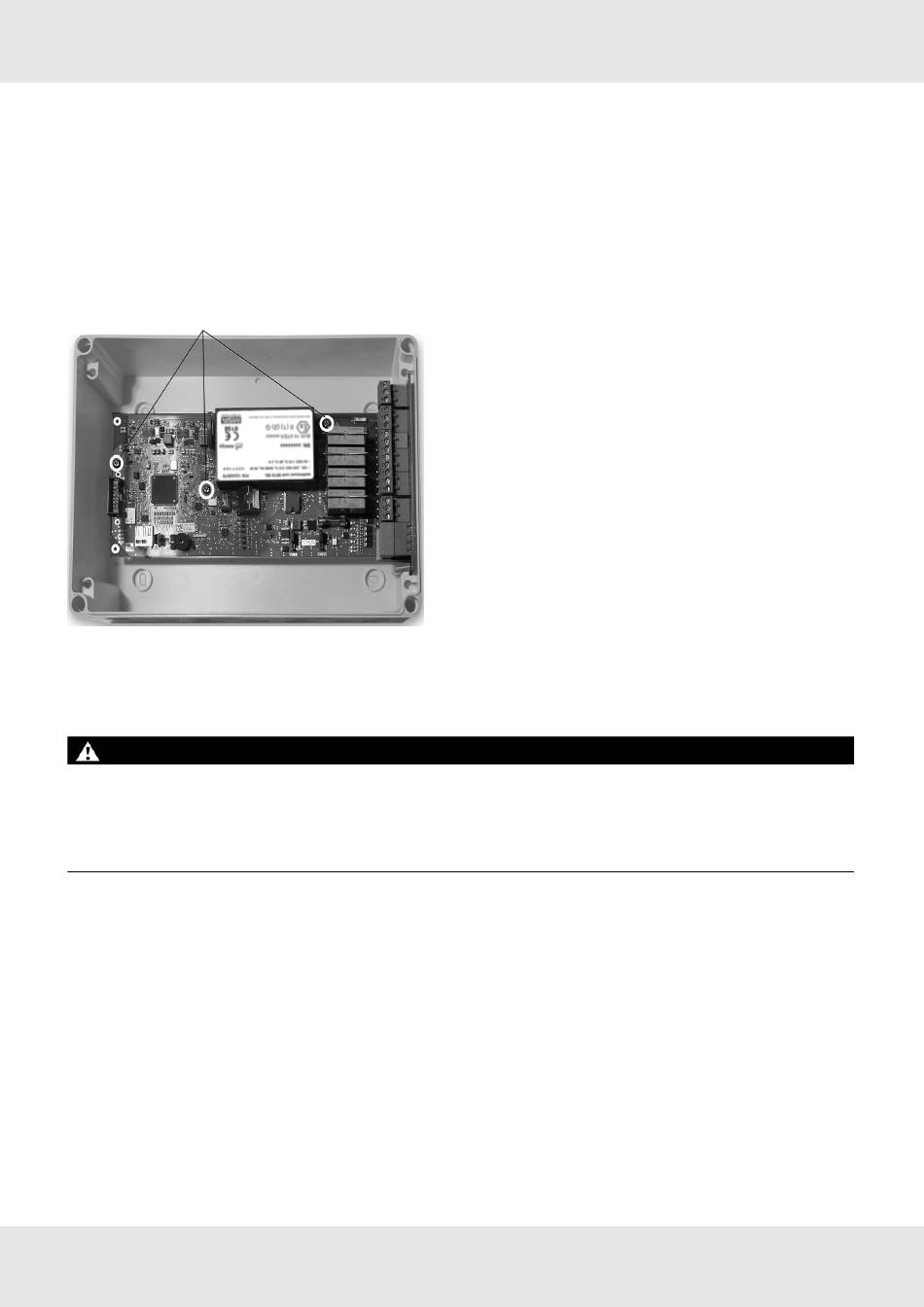

Abbildung 10 Befestigungsschrauben für die Leiterplatte
3.2
Elektrische Installation
Der Installationsort muss in Übereinstimmung mit den Umgebungsbedingungen ausgewählt werden, die in Kapitel
Technische Daten
aufgeführt sind.
WARNUNG!
Die Steuereinheit muss unter Einhaltung aller geltenden Vorschriften installiert werden; anderenfalls ist der sichere
Betrieb der Steuereinheit nicht gewährleistet. Bei der Installation muss der interne Masseanschluss zur Erdung der
Geräte verwendet werden. Sofern ein externer Erdungsanschluss von den örtlichen Behörden zugelassen oder
gefordert wird, dient dieser lediglich als zusätzliche Erdung (siehe Anhang
Die Nichtbeachtung dieser Warnung kann zu schweren Verletzungen bis hin zum Tod führen.
Die Steuereinheiten werden in Übereinstimmung mit den EMV-Richtlinien und den allgemein geltenden EMV-
Normen (EN 50270) getestet und entwickelt. Zur Gewährleistung der Konformität gemäß den EMV-Normen müssen
während der Installationsphase einige Regeln beachtet werden:
• Vermeiden Sie Installationen in Bereichen, in denen starke elektromagnetische Felder vorhanden sind.
• Für den Anschluss der Steuereinheiten an das Stromversorgungsnetz ist ein störungsfreier Erdanschluss
bzw. ein störungsfreier Potenzialausgleichsleiter bereitzustellen.
• Der Benutzer muss eine geeignete Versorgungsspannung in Übereinstimmung mit den EMV-Richtlinien
bereitstellen.
• Bei der Hauptversorgungsquelle dürfen keine Spannungsschwankungen auftreten, die die in dieser
Gebrauchsanleitung angegebenen Grenzwerte überschreiten.
21
Modell 9010/9020 SIL
12.1 Abbildung 22
).
