13.3 WAGO 750-658 CAN-Modul
LED
Benennung
A
CAN-Status
B
K-Bus RUN
C
Nicht belegt
D
Nicht belegt
E
CAN-Rx
F
CAN-Tx
G
Nicht belegt
H
Int. Error
Produkthandbuch | Version: 2.1.0
Automation Gatway Modbus

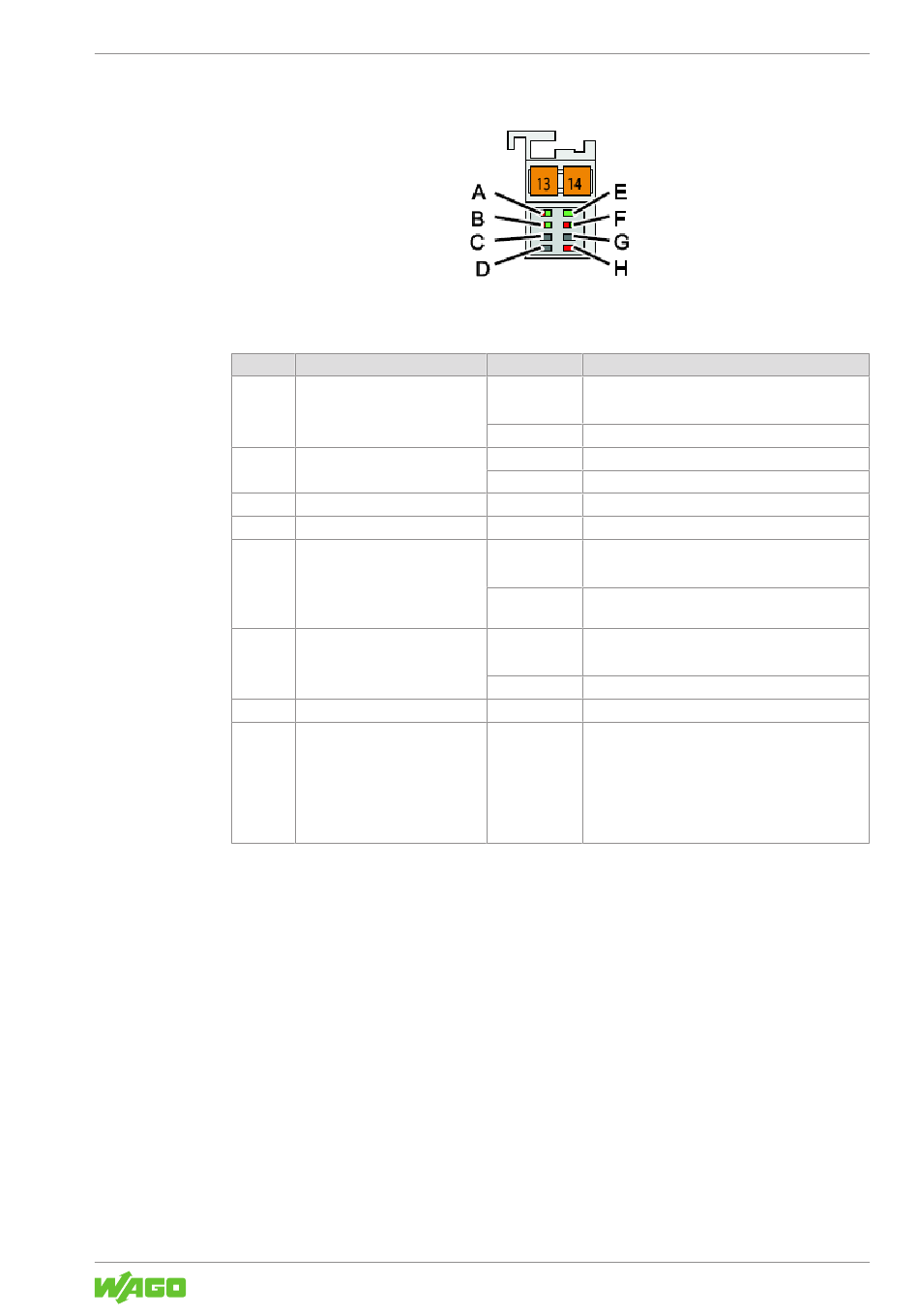

Abbildung 26: Diagnose-LED 750-658 CAN—Modul
Tabelle 14: Diagnose-LED 750-658 CAN—Modul
Status
Bedeutung
grün
CAN-Bus ordnungsgemäß initialisiert.
Fehler auf dem CAN-Bus.
rot
CAN-Bus nicht initialisiert.
grün
Lokalbus-Datentransfer möglich.
aus
Lokalbus-Datentransfer nicht möglich.
---
---
---
---
grün
CAN-Telegramm empfangen.
Rot
CAN-Telegramm konnte nicht empfangen wer-
den.
grün
CAN-Telegramm versendet.
rot
CAN-Telegramm konnte nicht versendet werden.
---
---
rot
Interner Fehler:
• Pufferüberlauf
• Fehler in Mailboxkommunikation
• Parameterkanalfehler
• Registerkommunikationsfehler
Diagnose
