Diagnose

13
Zu Diagnosezwecken werden nachfolgend die LED-Anzeigeelemente der WAGO Hard-
ware sowie die Fehlermeldungen im Alarmbanner des Automation Gateways erläutert.
Hinweis
Weitere Informationen
Eine ausführliche Dokumentation zu der WAGO Hardware finden Sie in den dazugehöri-
gen Handbüchern auf der

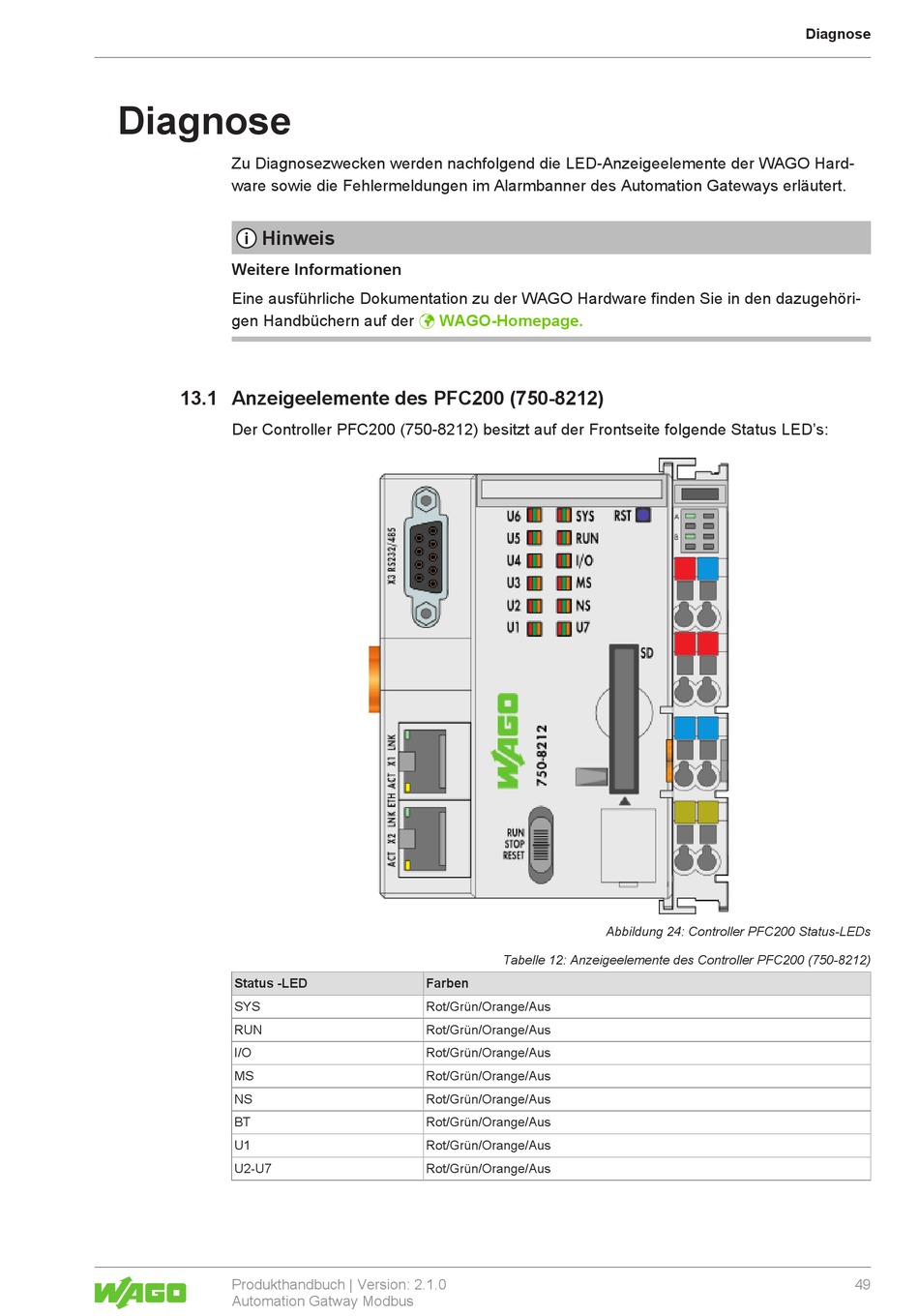

13.1 Anzeigeelemente des PFC200 (750-8212)

Der Controller PFC200 (750-8212) besitzt auf der Frontseite folgende Status LED's:
Status -LED
SYS
RUN
I/O
MS
NS
BT
U1
U2-U7
Produkthandbuch | Version: 2.1.0
Automation Gatway Modbus
ü WAGO-Homepage.
Tabelle 12: Anzeigeelemente des Controller PFC200 (750-8212)
Farben
Rot/Grün/Orange/Aus
Rot/Grün/Orange/Aus
Rot/Grün/Orange/Aus
Rot/Grün/Orange/Aus
Rot/Grün/Orange/Aus
Rot/Grün/Orange/Aus
Rot/Grün/Orange/Aus
Rot/Grün/Orange/Aus
Abbildung 24: Controller PFC200 Status-LEDs
