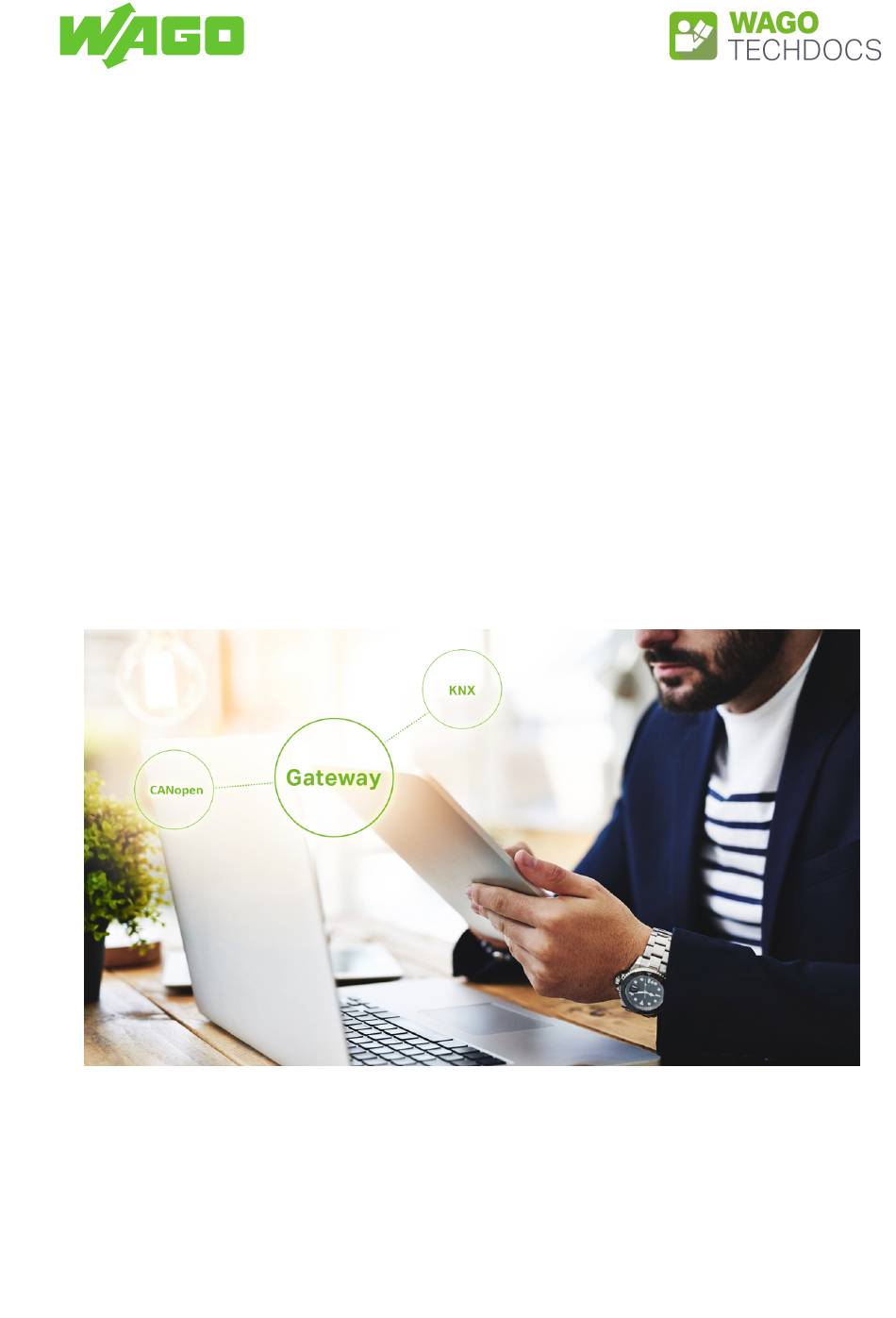

- Seite 1 Automation Gateway KNX Produkthandbuch | Version 2.1.0...
- Seite 2 Wir weisen darauf hin, dass die im Handbuch verwendeten Soft- und Hardwarebezeich- nungen und Markennamen der jeweiligen Firmen im Allgemeinen einem Warenzeichen- schutz, Markenzeichenschutz oder patentrechtlichem Schutz unterliegen. WAGO ist eine eingetragene Marke der WAGO Verwaltungsgesellschaft mbH. Produkthandbuch | Version: 2.1.0 Automation Gatway KNX...
-
Seite 3: Inhaltsverzeichnis
Datenpunktkonfiguration ................ 34 8.7.5 8.7.5.1 Datenpunkttabelle................ 35 8.7.5.2 Auswahl .................... 35 8.7.5.3 Einstellungen .................. 37 8.7.5.4 ETS-Importdatei erzeugen .............. 38 ETS .......................... 40 WAGO-ETS-Plugin installieren ................ 40 Programmiermodus 753-646 KNX-Modul .............. 41 Schnellstartanleitung..................... 42 11.1 Einstellungen in der ETS-Software ............... 43 Produkthandbuch | Version: 2.1.0 Automation Gatway KNX... - Seite 4 Diagnose-LED „NS“.................. 46 12.1.5 Diagnose-LED „U1“ .................. 46 12.1.6 Diagnose-LED „U2-U6“ ................ 46 12.1.7 12.2 WAGO 753-646 KNX-Modul ................. 47 Fehlertexte WAGO 753-646 KNX-Modul ............. 47 12.2.1 12.3 WAGO 750-658 CAN-Modul ................. 49 12.4 Alarmbanner - Meldungen.................. 50 Aufbau.......................... 51 Anhang.......................... 52 14.1 Schutzrechte ......................
-
Seite 5: Bestimmungen
Bestimmungen Bestimmungen 1.1 Darstellungskonventionen Zahlensysteme Dezimal: Normale Schreibweise 0x64 Hexadezimal: C-Notation '100' Binär: In Hochkomma '0110.0100' Nibbles durch Punkt getrennt Textauszeichungen kursiv Namen von Pfaden oder Dateien fett Bezeichnungen von Menüpunkten, Eingabe- oder Auswahlfelder, Hervorhebungen Ausschnitte von Programmcode Code > Auswahl eines Menüpunktes aus einem Menü... -
Seite 6: Rechtliche Informationen
Vereinbarungen getroffen. Fremdprodukte werden stets ohne Vermerk etwaiger Patentrechte genannt. Alle Rechte für den Fall der Patent-, Gebrauchsmuster- oder Designeintragung sind der WAGO GmbH & Co. KG, bei Fremdprodukten dem jeweiligen Hersteller, vorbehalten. - Seite 7 Stand während der Ausarbeitung und unterliegen keinem Änderungsdienst. Sie sind vom Errichter/Betreiber in Eigenverantwortung in ihrer jeweils gültigen Fassung anzuwenden. Die WAGO GmbH & Co. KG behält sich das Recht vor, jederzeit techni- sche Änderungen und Verbesserungen der Produkte und der Daten, Angaben und Abbil- dungen dieses Handbuchs vorzunehmen.
-
Seite 8: Spezielle Einsatzbestimmungen Für Ethernet-Produkte
• Schließen Sie alle nicht von Ihrer Applikation benötigten Ports und Dienste in den Steuerungskomponenten (z. B. für WAGO-I/O-CHECK und CODESYS), um die Gefahr von Cyberangriffen zu verringern und damit die Cyber-Security zu erhöhen. Öffnen Sie die Ports und Dienste nur für die Dauer der Inbetriebnahme bzw. Konfigura- tion. -
Seite 9: Sicherheit
Ergänzung in die Dokumentation mit aufgenommen wird. • Sämtliche Arbeitsschritte, die im Zusammenhang mit der Verwendung von WAGO Software stehen, dürfen nur von Fachkräften durchgeführt werden, die über ausrei- chende Kenntnisse im Umgang mit dem jeweils eingesetzten PC-System verfügen. -
Seite 10: Mindestanforderungen Visualisierung
Die Nutzung weiterer Browser ist möglich. Funktionseinschränkungen können dabei nicht ausgeschlossen werden. Hinweis KNX-Kenntnisse sind erforderlich! Dieses Handbuch beschreibt die Anbindung des Automation Gateway KNX zu einem KNX-Master. Es wird vorausgesetzt, dass der Benutzer Grundkenntnisse in Bezug auf KNX besitzt. Produkthandbuch | Version: 2.1.0... -
Seite 11: Softwareversionen
Inkompatibilität zu dem Viessmann Wärmeerzeuger nicht ausgeschlossen wer- den. Es empfiehlt sich daher, immer die aktuellste Softwareversion des Automation Gate- ü https://connectivity.viess- ways zu verwenden. Diese kann auf der Webseite mann.com/de-de/mp_rt/wago-automation-gateway.html heruntergeladen werden. Hinweis Softwareversionen Die aktuellen Softwareversionen des Automation Gateways sowie die Schnittstelle des Wärmeerzeugers können im Menü... -
Seite 12: Software-Update
Update erhalten. Hinweis Sie benötigen die Software WAGOupload ! Voraussetzung für die nachfolgend beschriebenen Schritte ist, dass Sie die Softwa- re WAGOupload ab Version 1.12.0.0 oder höher heruntergeladen haben. Die Software ü www.wago.com steht auf kostenfrei zum Download zur Verfügung. Abbildung 1: Installation WAGOUpload WAGOupload starten 1. -
Seite 13: Abbildung 2 Vereinfachte Ansicht Wagoupload
Nach dem Software-Update bleibt die vorher eingestellte IP-Adresse des Automation Ga- teways erhalten. Hinweis Beachten Sie das WAGOupload-Handbuch! Detaillierte Informationen zur Verwendung von WAGOupload finden Sie im Handbuch der Software, welches zum Download unter www.wago.com zur Verfügung steht. Produkthandbuch | Version: 2.1.0 Automation Gatway KNX... -
Seite 14: Wbm Einstellungen
WBM Einstellungen WBM Einstellungen Abbildung 3: WBM-Einstellungen Im Internetbrowser können Sie das Web-Based-Management (WBM) durch folgende Ein- gabe aufrufen: "https://<Controller-IP>/wbm" (hier: https://192.168.1.17/wbm). Es er- scheint ein Login -Dialog. Mit Eingabe des WAGO Standard Benutzer „admin“ und dem da- zugehörigen Passwort (siehe Tabelle unter 8 Passwörter ändern [} 15]) gelangt man auf die oben dargestellte Seite. Solange das Passwort dem Auslieferungszustand entspricht, wird eine Sicherheitsmel- dung auf der Seite dargestellt. ... -
Seite 15: Wbm - Passwörter Ändern
4. Vergeben Sie in dem Dialog „Change Password“ neue Passwörter für die Standard- benutzer. Standardbenutzer (User- Rechte Voreingestelltes Passwort (Password) name) admin Alle (Administrator) wago user Eingeschränkt user Hinweis Passwörter ändern! Die im Auslieferzustand voreingestellten Standardpasswörter sind in dieser Betriebsanlei- tung dokumentiert und bieten so keinen hinreichenden Schutz! Ändern Sie die Passwör- ter entsprechend Ihren Erfordernissen! Solange Sie die Passwörter nicht ändern, wird... -
Seite 16: Ip-Adresse Einstellen
WBM Einstellungen Hinweis Passwort vergessen! Falls Sie bei einem Gateway das Passwort vergessen haben, kontaktieren Sie bitte den ü Automation-Gateway. Support von Viessmann unter 7.2 IP-Adresse einstellen Die IP-Adresse im Auslieferungszustand lautet 192.168.1.17. Im WBM kann die IP- Adresse angepasst werden, führen Sie dazu die folgenden Schritte aus: 1. -
Seite 17: Datum Und Uhrzeit Einstellen
Uhrzeit und Datum kann im Web-Based-Management des Automation Gateways in der Registerkarte "Configuration" im Menü Clock eingestellt werden. Eine detaillierte Be- schreibung der Einstellungen finden Sie im Handbuch des WAGO Controllers (750-8101). Abbildung 5: Abbildung : Datum und Uhrzeit einstellen Produkthandbuch | Version: 2.1.0... - Seite 18 WBM Einstellungen Hinweis Weitere Informationen in den entsprechenden Produkthandbüchern! Weitere Informationen zur Nutzung des Web-based Management finden Sie in den Pro- dukthandbüchern der entsprechenden Controller. Diese können im Downloadbereich un- ü www.wago.com herunter geladen werden. Produkthandbuch | Version: 2.1.0 Automation Gatway KNX...
-
Seite 19: Applikation
Applikation Applikation 8.1 Webvisualisierung öffnen Die Applikation "Automation Gateway" wird im Webbrowser über den folgenden Link auf- ü https://192.168.1.17/ gerufen: „https://<Controller-IP>/webvisu/webvisu.htm“ (z.B. webvisu/webvisu.htm). Hinweis Browser-Nutzung Details zur Browser-Nutzung, können dem Abschnitt „Mindestanforderung Visualisierung“ entnommen werden. 8.2 Anmelden - Applikation 1. Klicken Sie auf die Schaltfläche [Anmelden] oder . -
Seite 20: Allgemein
Applikation 8.3 Allgemein Im Register „Allgemein“ finden sich die Untermenüs Information, Projekteinstellungen und Datensicherung, die in den nachfolgenden Abschnitten beschrieben werden. Abbildung 6: Abbildung : Allgemein Produkthandbuch | Version: 2.1.0 Automation Gatway KNX... -
Seite 21: Datensicherung
Applikation 8.4 Datensicherung Abbildung 7: Abbildung : Datensicherung Die Schaltflächen oben rechts werden im Abschnitt Allgemeine Schaltflächen“ beschrie- ben. Lokal Bezeichnung Beschreibung Laden Klicken auf die Schaltfläche [Laden] lädt die Projekteinstellungen von dem inter- nen Speicher des Automation Gateways. Speichern Klicken auf die Schaltfläche [Speichern] speichert die Projekteinstellungen im in- ternen Speicher des Automation Gateways. - Seite 22 Applikation Bezeichnung Beschreibung Import Klicken auf die Schaltfläche [Import] öffnet den folgenden Dialog: [Ja] Projekteinstellungen werden vom externen Speicher (SD-Karte) geladen. Alle im Automation Gateway gespeicherten Einstellungen gehen verloren und werden durch die von der SD-Karte geladenen Daten ersetzt. [Abbrechen] bricht den Vorgang ab. Hinweis: Diese Funktion kann nur durchgeführt werden, wenn sich im SD-Kar- tenslot des Automation Gateways eine SD-Karte mit dem Inhalt einer „VAG_Config.Recipes.txtrecipe“-Datei befindet.
- Seite 23 Applikation Optionen Bezeichnung Beschreibung Werkseinstellungen Klicken auf die Schaltfläche [Werkseinstellungen] öffnet den folgenden Dialog. [Ok] setzt alle projektspezifischen Einstellungen auf die vom Hersteller vorgegebe- nen Werte zurück und sichert diese dann anschließend im internen Speicher des Automation Gateways. Hinweis: Zu den projektspezifischen Einstellungen gehören die Projekteinstel- lungen (Projektinformationen, Einheiten und Sprache).
-
Seite 24: Projekteinstellungen
Applikation 8.5 Projekteinstellungen Abbildung 8: Projekteinstellungen Projekt Informationen Bezeichnung Beschreibung Projekt Name 80 Zeichen langes Eingabefeld für den Projektnamen Notizfeld 100 Zeichen langes Eingabefeld für Notizen Passwort ändern Produkthandbuch | Version: 2.1.0 Automation Gatway KNX... - Seite 25 Applikation Bezeichnung Beschreibung Passwort ändern Klicken auf die Schaltfläche [Passwort ändern] öffnet den Dialog zum Ändern des Passwortes. In dem Dialog werden das alte Passwort und das neue Passwort eingegeben. Zur Sicherheit muss das neue Passwort bestätigt werden. [Ok] ändert das Passwort und schließt den Dialog. Sollte ein Fehler bei der Einga- be erkannt werden, bleibt der Dialog mit der Fehlermeldung geöffnet.
-
Seite 26: Information
Applikation 8.6 Information Abbildung 9: Information Produkt- und Supportinformationen Kontaktdaten zur WAGO GmbH & Co. KG und zum Technischen Dienst von Viessmann. Nützliche Links Bezeichnung Beschreibung Automation Gateway Klicken auf den Link öffnet ein neues Browserfenster mit der URL zur Informations- Website des Automation Gateways. - Seite 27 Applikation Anwendungs-Informationen Bezeichnung Beschreibung Version – CAN Schnitt- Softwareversion der Wärmeerzeugerschnittstelle stelle Version - Anwendung Automation Gateway Softwareversion Hinweis: Die Version wird nur in aktiver Verbindung zum Wärmeerzeuger angezeigt. Interne Identifikationsnummer von Viessmann Produkthandbuch | Version: 2.1.0 Automation Gatway KNX...
-
Seite 28: Datenpunkte
Applikation 8.7 Datenpunkte Abbildung 10: Datenpunkte CAN-Status Durch Betätigen der Schaltfläche [CAN-Status] wird der Dialog zur Anzeige aller CAN- Bus relevanten Informationen aufgerufen. Der Dialog wird im Abschnitt CAN-Status be- schrieben. KNX-Status Durch Betätigen der Schaltfläche [KNX-Status] wird der Dialog zur Anzeige aller KNX- Bus relevanten Informationen aufgerufen. - Seite 29 Applikation ETS Import-Datei erzeugen Bezeichnung Beschreibung ETS Import-Datei erzeu- Klicken auf die Schaltfläche [ETS Import-Datei erzeugen] öffnet den folgenden Dialog. [OK] erzeugt eine ETS Import-Datei für die ETS-Software. Die detaillierte Be- schreibung dieser Funktion finden Sie im Kapitel „8 Datenpunkte > ETS Import- Datei erzeugen [} 38]“.
- Seite 30 Applikation Hinweis Support kontaktieren! Falls die Abhilfe nicht dazu geführt hat, dass sich die Fehlermeldungen nicht dauerhaft ü Automa- quittieren lassen, so wenden Sie sich bitte an den Viessmann Support unter tion-Gateway. Produkthandbuch | Version: 2.1.0 Automation Gatway KNX...
-
Seite 31: Can-Status
Applikation Datenpunkte Hier werden alle im Wärmeerzeuger verfügbaren Datenpunkte tabellarisch dargestellt. Diese können vom Anwender an und abgewählt sowie parametriert werden. Die Daten- 8 Datenpunktkonfiguration [} 34] punktkonfiguration wird im Abschnitt beschrieben. 8.7.1 CAN-Status In diesem Kapitel wird der Kommunikationsstatus zwischen dem Automation Gateway und dem Wärmeerzeuger (Anwendungstyp Einzelkessel) beschrieben. -
Seite 32: Knx-Status
Dieser Dialog stellt die relevanten Informationen für eine KNX-Busverbindung dar. Abbildung 12: KNX-Status KNX-753-646 Modul Hier wird der aktuelle Status des WAGO 753-646 KNX Moduls dargestellt. Der Modulsta- tus wird im Kapitel „Diagnose > Fehlertexte WAGO 753-646 KNX-Modul“ beschrieben. KNX-Zusätzliche Information In diesem Bereich wird die Anzahl aller verfügbaren Datenpunkte für die KNX-Kommuni-... -
Seite 33: Filter
Applikation 8.7.3 Filter Der Filterdialog bietet die Möglichkeit, die Datenpunkttabelle nach bestimmten Kriterien zu filtern. Dadurch werden dann nur die gewünschten Datenpunkte in der Tabelle ange- zeigt. Abbildung 13: Filter Gruppenfunktion Hier können die Datenpunkte nach Gruppenfunkton gefiltert werden. Datenpunktname An der Hintergrundfarbe des Schalters [Filter] kann abgelesen werden, wenn ein Filter gesetzt wurde. -
Seite 34: Datenpunktkonfiguration
Applikation • Die Statusanzeige der CAN-Kommunikation ist grün. Hinweis Beachten Sie den CAN-Status! Die oben genannten Informationen können dem Dialog „CAN-Status“ entnommen wer- den. Nach erfolgreich ausgeführter Aktion [Datenpunkte anzeigen] wird folgender Dialog an- gezeigt. Abbildung 14: Abbildung : Datenpunktliste Alle im Wärmeerzeuger verfügbaren Datenpunkte werden nun unter der Registerkarte "Datenpunkte"... -
Seite 35: Datenpunkttabelle
Applikation 8.7.5.1 Datenpunkttabelle Abbildung 15: Datenpunkttabelle Tabelle 3: Datenpunkttabelle Bezeichnung Beschreibung Auswahl Manuelles An– und Abwählen von Datenpunkten. Diese Funktion wird im Kapitel Datenpunktkonfiguration > Auswahl beschrieben. Gruppenfunktion Beschreibt die Gruppenfunktion eines Datenpunktes. Datenpunktname Zeigt den Datenpunktnamen an. Technische Referenz Gibt die technische Identifizierung des Datenpunktes im Viessmann-Wärmeerzeu- ger an. - Seite 36 Applikation Hinweis Selektion von Datenpunkten! Für das An- und Abwählen von Datenpunkten müssen folgende Punkte erfüllt sein: 1 Funktion „Datenpunkte anzeigen“ wurde erfolgreich durchgeführt. 2 Einträge sind in der Datenpunkttabelle vorhanden. Produkthandbuch | Version: 2.1.0 Automation Gatway KNX...
-
Seite 37: Einstellungen
Applikation 8.7.5.3 Einstellungen Beim Betätigen der Schaltfläche in der Datenpunkttabelle öffnet sich folgender Dialog: Abbildung 16: Einstellungen Hinweis Darstellung „Dialog – Einstellungen“ Der Inhalt des Dialogs wird je nach Definition dynamisch erstellt: 1. Lesen – z.B. eines Messwertes: Wie in Abbildung 16 oben dargestellt -Bereiche [Zy- klisch] und [Hysterese] sind sichtbar 2. -
Seite 38: Ets-Importdatei Erzeugen
Applikation Hysterese Beschreibung Relativ Der neue Wert wird nur gesendet, wenn die Differenz von dem neuen Wert und dem letzten gesendeten Wert betragsmäßig größer/gleich der absoluten Hysterese ist. Die absolute Hysterese ergibt sich aus der relativen Hysterese, multipliziert mit dem letzten gesendeten Wert. -
Seite 39: Abbildung 17 Download Der Ets-Importdatei
Applikation Abbildung 17: Download der ETS-Importdatei Folgendes Pop-Up Fenster öffnet sich: Abbildung 18: Download ETS-Importdatei, Pop-Up Hinweis Darstellung der Pop-Up-Fenster Die Darstellung des Pop-Up-Fensters kann je nach verwendetem Browser variieren. Mit "Datei speichern", kann die ETS Importdatei als ZIP-Archiv lokal auf dem Computer, auf welchem sich der Browser befindet gespeichert werden. -
Seite 40: Ets
Die ETS (Engineering-Tool-Software) ist eine Software, die für die Planung, Projektierung und Inbetriebnahme von KNX/EIB-Netzwerken entwickelt wurde. 9.1 WAGO-ETS-Plugin installieren In diesem Unterkapitel wird die Erweiterung der ETS-Produktdatenbank um das WAGO ETS-Plug-In beschrieben, damit das KNX/EIB/PT1-Modul (753-646) konfiguriert werden kann. -
Seite 41: Programmiermodus 753-646 Knx-Modul
Programmiermodus 753-646 KNX-Modul Programmiermodus 753-646 KNX-Modul Zur Parametrierung des KNX-Moduls im Gerätemodus besitzt das I/O-Modul zwei Pro- grammiertasteranschlüsse (siehe folgende Abbildung). Abbildung 19: Programmiermodus 753-646 KNX-Modul Die Aufforderung zum Betätigen der Taster erfolgt bei der Inbetriebnahme des I/O-Mo- duls in der Engineering-Tool-Software (ETS). Wird zwischen den beiden Programmiertas- teranschlüssen (2 und 6) für eine kurze Zeit eine elektrische Verbindung hergestellt (z. -
Seite 42: Schnellstartanleitung
Schnellstartanleitung Schnellstartanleitung Folgende Punkte sind durchzuführen: 8 KNX-Status 1. Prüfen Sie den KNX-Status, siehe [} 32]. 2. Prüfen Sie die CAN-Initialisierung, siehe CAN-Status. 3. Überprüfen Sie die CAN-Kommunikation mit dem Wärmeerzeuger, siehe CAN-Sta- tus. 8 Datenpunkte > Da- 4. Führen Sie die Funktion „Datenpunkte anzeigen“ aus, siehe tenpunkte anzeigen [} 33]. -
Seite 43: Einstellungen In Der Ets-Software
Schnellstartanleitung 11.1 Einstellungen in der ETS-Software In diesem Abschnitt sind die wichtigsten Einstellungen in der ETS-Software beschrieben. 1. Öffnen Sie die ETS-Software. 2. Fügen Sie unter „Bus -> Verbindungen -> Schnittstellen -> Konfigurierte Schnittstel- len“ das KNX-Interface hinzu. 3. Öffnen Sie ein neues Projekt. 4. -
Seite 44: Diagnose
Zu Diagnosezwecken werden nachfolgend die LED-Anzeigeelemente der WAGO Hard- ware sowie die Fehlermeldungen im Alarmbanner des Automation Gateways erläutert. Hinweis Weitere Informationen Eine ausführliche Dokumentation zu der WAGO Hardware finden Sie in den dazugehöri- ü WAGO-Homepage. gen Handbüchern auf der 12.1 Anzeigeelemente des PFC200 (750-8212) Der Controller PFC200 (750-8212) besitzt auf der Frontseite folgende Status LED’s:... -
Seite 45: Diagnose-Led „Sys
Diagnose In den nächsten Unterkapiteln wird im Detail auf die einzelnen Status-LED’s des Control- lers eingegangen. 12.1.1 Diagnose-LED „SYS“ Status Bedeutung Abhilfe Grün Betriebsbereit - Systemstart wurde ohne Fehler beendet. Gelb Gerät befindet sich im Anlauf/Boot- Vorgang und der RST-Taster ist nicht gedrückt. -
Seite 46: Diagnose-Led „Ms
Diagnose 12.1.4 Diagnose-LED „MS“ Status Bedeutung Abhilfe Kein Fehler Rot blinkend (Blinksequenz) Fehler Wenden Sie sich an den Viessmann ü Automation-Gate- Support unter way. 12.1.5 Diagnose-LED „NS“ Die Diagnose-LED „NS“ ist ohne Funktion. 12.1.6 Diagnose-LED „U1“ Status Bedeutung Abhilfe Grün Die Verbindung zum Wärmeerzeuger ist aktiv. -
Seite 47: Wago 753-646 Knx-Modul
Wenden Sie sich an den Viessmann Support un- ü Automation-Gateway KNX-Busspannung KNX-Busspannung nicht vorhanden KNX-Busspannung vorhanden 12.2.1 Fehlertexte WAGO 753-646 KNX-Modul Die folgende Tabelle beschreibt die Fehlertexte des WAGO 753-646 KNX-Moduls. Diese werden bei einem Fehler im Alarmbanner und generell unter dem Dialog „KNX-Status“ dargestellt. Fehlertext Type Beschreibung/Abhilfe... - Seite 48 Fehler Das Modul 753-646 konnte nicht erkannt werden. Prüfen Sie, ob das Modul im Aufbau vorhanden ist. Physical address invalid Fehler Dem WAGO 753-646 KNX Modul muss eine physikalische Adresse vergeben werden. Filter table configuration in pro- Fehler gress Produkthandbuch | Version: 2.1.0...
-
Seite 49: Wago 750-658 Can-Modul
Diagnose 12.3 WAGO 750-658 CAN-Modul Abbildung 22: Diagnose-LED 750-658 CAN—Modul Tabelle 6: Diagnose-LED 750-658 CAN—Modul Benennung Status Bedeutung CAN-Status grün CAN-Bus ordnungsgemäß initialisiert. Fehler auf dem CAN-Bus. CAN-Bus nicht initialisiert. K-Bus RUN grün Lokalbus-Datentransfer möglich. Lokalbus-Datentransfer nicht möglich. Nicht belegt Nicht belegt CAN-Rx grün... -
Seite 50: Alarmbanner - Meldungen
Objekte des Wärmeerzeu- schaltet und mit dem Gateway ver- gers ist fehlgeschlagen bunden ist. Fehler KNX Modul -> „Fehlertext Das Wago 753-646 KNX- Der Fehlertext im Alarmbanner be- des KNX-Moduls“ Modul signalisiert einen Feh- schreibt die Ursache. Details unter 8 Fehlertexte „Diagnose >... -
Seite 51: Aufbau
Aufbau Aufbau Abbildung 23: Anschlussplan Automation Gateway KNX-TP Produkthandbuch | Version: 2.1.0 Automation Gatway KNX... -
Seite 52: Anhang
Anhang Anhang 14.1 Schutzrechte ® ® • Adobe und Acrobat sind eingetragene Marken der Adobe Systems Inc. • Android ist eine Marke von Google LLC. • Apple, das Apple-Logo, iPhone, iPad und iPod touch sind eingetragene Marken von Apple Inc., registriert in den U.S.A. und anderen Staaten. "App Store" ist eine Dienst- leistungsmarke von Apple Inc. -
Seite 53: Glossar
Sammelbegriff aller Heizgeräte für Heizung und Warmwasseraufbereitung. Web-Based-Management Webbasierte WAGO Software zur Konfiguration des Controllers. (WBM) Controller von WAGO, der die Steuerungsaufgaben einer SPS/PLC erledigen kann. Er ist zur Montage auf einer Hutschiene geeignet und zeichnet sich durch verschiedene Schnittstellen aus. Produkthandbuch | Version: 2.1.0... - Seite 54 Download ETS-Importdatei, Pop-Up................Abbildung 19 Programmiermodus 753-646 KNX-Modul ..............Abbildung 20 Controller PFC200 Status-LEDs ................... Abbildung 21 Diagnose-LED 753-646 KNX-Modul ................Abbildung 22 Diagnose-LED 750-658 CAN—Modul ................Abbildung 23 Anschlussplan Automation Gateway KNX-TP .............. Produkthandbuch | Version: 2.1.0 Automation Gatway KNX...
