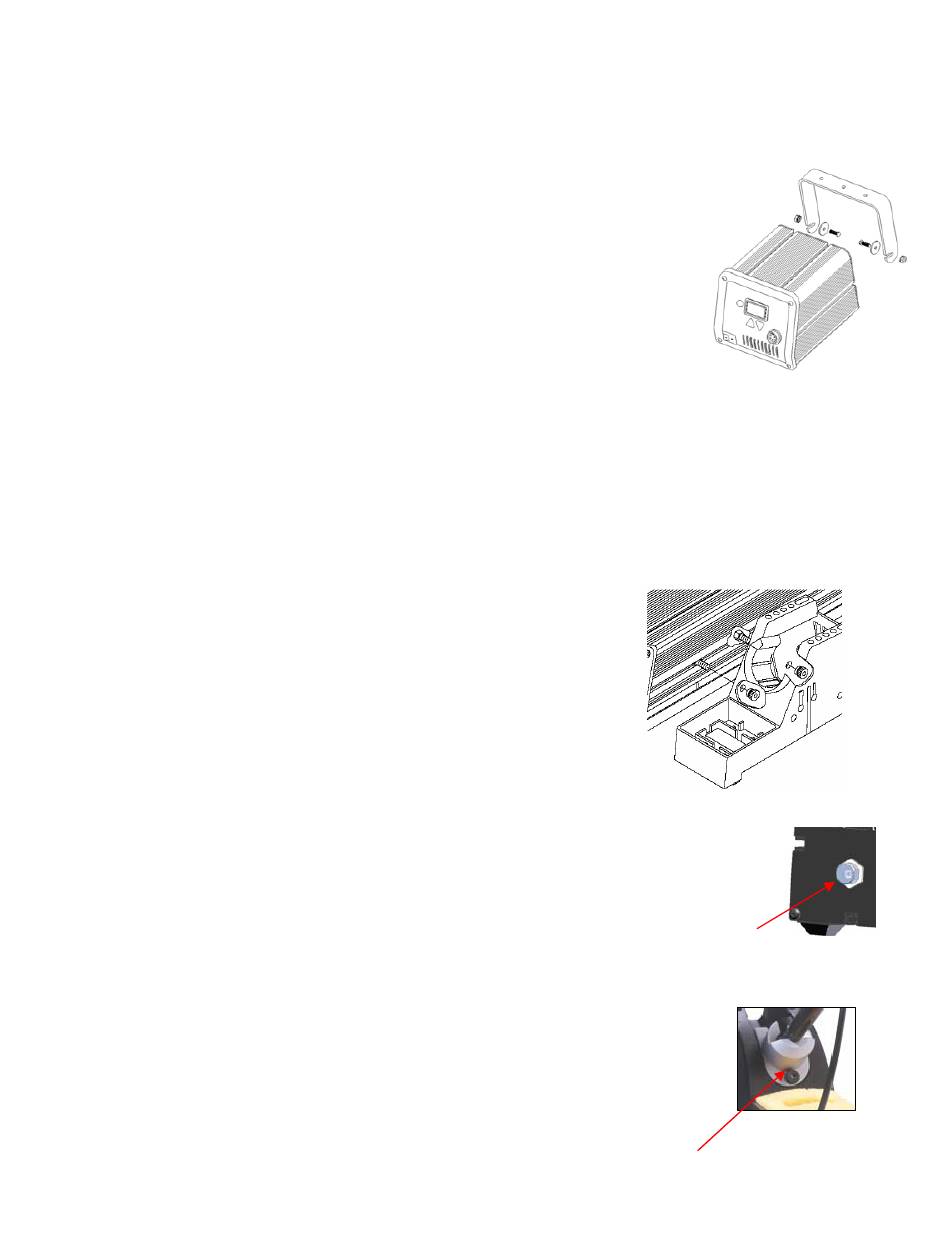

Aufstellungs- und Befestigungsmöglichkeiten
Das System kann direkt auf einer Werkbank montiert oder Platz sparend unter einer Werkbank oder
einer Ablage angebracht werden (optionale Montagehalterung, Artikelnr. 1321-0609-P1, ist
separat erhältlich). So befestigen Sie das System (abgebildet ist das
System TW 50):
1. Bringen Sie den Halter an der gewünschten Stelle an
(Befestigungselemente nicht im Lieferumfang enthalten).
2. Stecken Sie die zwei Befestigungsschrauben (mit dem Kopf
zuerst) durch die Befestigungsschlitze des Netzgeräts.
3. Bringen Sie die Distanzscheiben an.
4. Bringen Sie das Netzgerät zwischen den Halterarmen an und
stecken Sie die Schrauben durch die Schlitze der Halterarme.
5. Sichern Sie die Schrauben mit Muttern und ziehen Sie sie von
Hand an.
6. Richten Sie das Netzgerät so aus, dass der Bediener gute Sicht auf die Vorderseite hat und
ziehen Sie die Muttern mit einem Schlüssel oder einer Zange fest.
Lötspitzen- und Werkzeugablage
Die Lötspitzen und Werkzeugablage kann unbefestigt auf einer Werkbank aufgestellt oder an das
Netzgerät montiert werden. Falls das HW 50 oder TW 50 mit der optionalen Montagehalterung unter
einer Werkbank oder Ablage angebracht ist, sollte die Lötspitzen- und Werkzeugablage nicht am
Netzgerät montiert werden.
1. So befestigen Sie die Ablage am Netzgerät:
a) Stecken
Befestigungsschrauben (mit dem Kopf zuerst) durch
die untere T-förmige Öffnung des Netzgeräts, wie
abgebildet.
b) Stellen Sie die Lötspitzen- und Werkzeugablage
neben das Netzgerät. Stecken Sie die Enden der
beiden Befestigungsschrauben wie abgebildet durch
die
Befestigungsbohrungen
Werkzeugablage.
c) Sichern Sie jede Befestigungsschraube mit einer Rändelmutter und ziehen
Sie sie fest.
d) Falls die optionale Sofortrückstellablage (Artikelnummer 6019-0071-P1)
gekauft wurde, schließen Sie den Verbindungsstecker der Ablage bitte wie
folgt an den Anschluss für die Sofortrückstellablage an.
2. Legen Sie die Handeinheit in die Lötspitzen- und
Werkzeugablage.
Anpassen des Ablagewinkels
Der Winkel der Standardablage für die Handeinheit kann verändert werden,
indem Sie die dafür vorgesehene Winkelschraube leicht lockern, den Winkel wie
gewünscht anpassen und die Schraube anschließend wieder festziehen. Wurde
die Sofortrückstellablage gewählt, kann der Winkel der Ablage nicht verändert
werden.
©2005 PACE Inc., Annapolis Junction, Maryland
Alle Rechte vorbehalten
Sie
die
zwei
großen
der
Sechskant-
Lötspitzen-
und
Anschluss für
Sofortrückstellablage
Justierschraube
