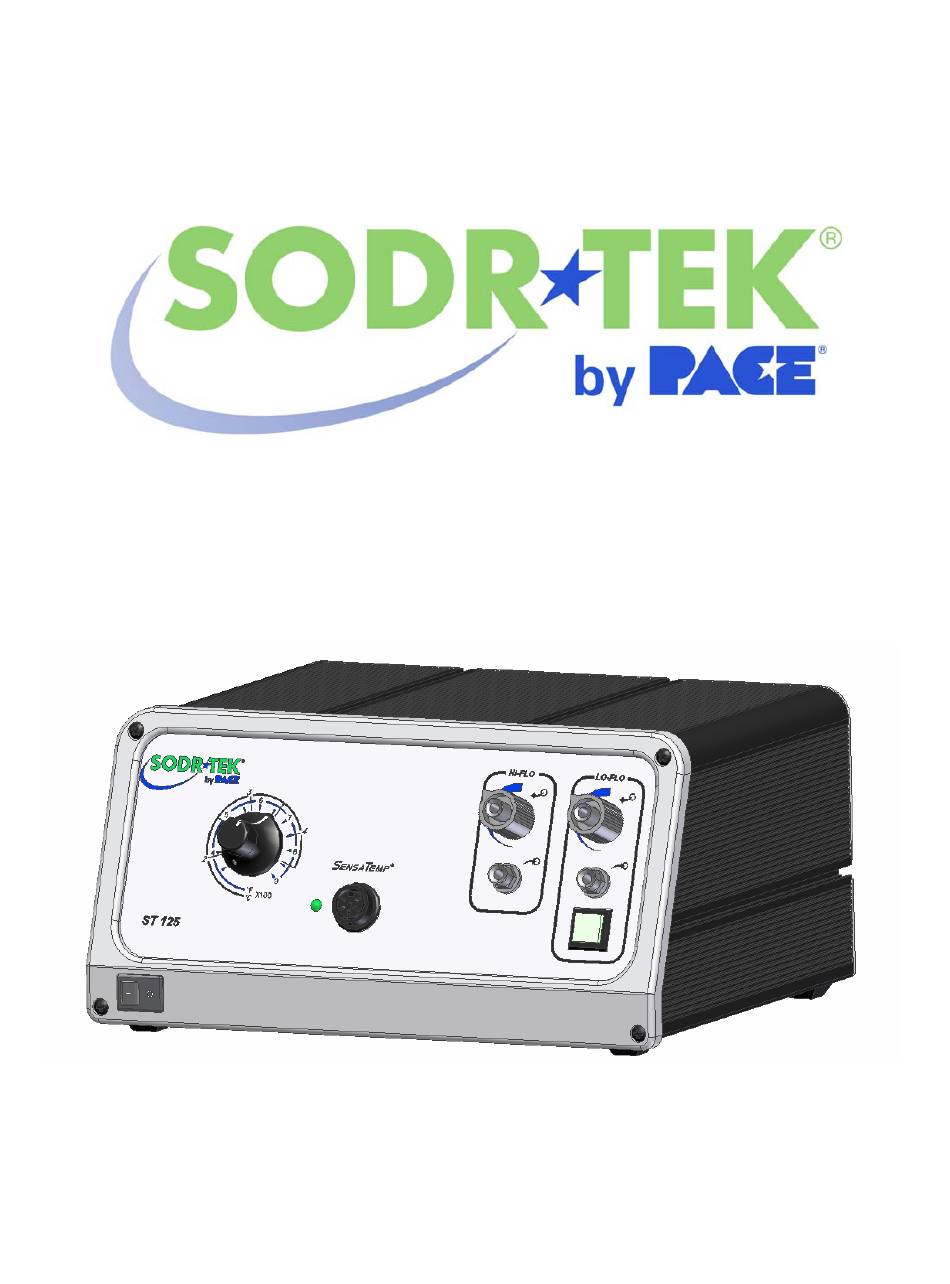

- Seite 1 ® Benutzer- und Wartungshandbuch für SODRTEK ST 125 Lötsystem ARTIKELNR.: 5050-0534...
-
Seite 2: Inhaltsverzeichnis
Einstellen des Temperaturreglers ..................9 Betrieb der Vakuumpumpe..................9 Vakuum/Druck der Handeinheit................10 Abhilfemaßnahmen .......................11 Netzgerät ......................11 Handeinheiten .....................11 Verpackungsinhalt......................12 Ersatzteile........................12 Service ..........................12 "SODRTEK by PACE" EINGESCHRÄNKTE GARANTIEERKLÄRUNG ......13 Kontaktinformationen ....................14 ©2004 PACE Inc., Annapolis Junction, Maryland Seite 2 von 14 Alle Rechte vorbehalten... -
Seite 3: Allgemeine Informationen
Widerstand Lötspitze zu Erde: geringer als 2 Ohm Kriechstrom: weniger als 2 mV effektiv von 50 Hz bis 10 MHz Kurzzeitwert: geringer als 500 mV Spitze, bis 100 MHz ©2004 PACE Inc., Annapolis Junction, Maryland Seite 3 von 14 Alle Rechte vorbehalten... -
Seite 4: Teileübersicht
Bezeichnungen der Einzelteile HiFlo- Netzanschlussbuchse Druckanschluss Temperaturregler LoFlo- Druckanschluss Netzschalter LoFlo- Vakuumanschluss Beleuchteter LoFlo- Pumpenschalter Vorderes LED- HiFlo- Display Vakuumanschluss Erdungsanschluss TEKLINK- Anschlussbuchse Wechselstromanschlussbuchse/ Sicherungshalter Sicherung ©2004 PACE Inc., Annapolis Junction, Maryland Seite 4 von 14 Alle Rechte vorbehalten... -
Seite 5: Sicherheitsrichtlinien
VERMEIDEN Sie Kontakt mit dem Heizelement und der Lötspitze. Schwere Verbrennungen könnten ansonsten die Folge sein. 4. Die Lötspitzen- und Werkzeugablagen sowie die Ablagen für die Handeinheit von PACE sind speziell für die jeweilige Handeinheit ausgelegt und schützen den Benutzer vor versehentlichen Verbrennungen. -
Seite 6: Vorbereitung Zur Inbetriebnahme
SodrTek ST 25/45-System zu verbinden. Diese Funktion ermöglicht Ihnen, luftkontrollierte Handeinheiten (SX-70/80, TP-65 oder TJ-70/80) von einem ST 25/45-System durch die VAKUUM- und DRUCK-Anschlüsse Ihres ST 125/145 ©2004 PACE Inc., Annapolis Junction, Maryland Seite 6 von 14 Alle Rechte vorbehalten... -
Seite 7: Einschalten Des Systems
Erhöhen Sie die Temperatur anschließend für 15 Minuten auf 427 °C (800 °F). Schalten Sie das Netzgerät aus. VORSICHT: Nach Abschluss des Verfahrens für das erstmalige Aufheizen ist das Heizelement heiß. ©2004 PACE Inc., Annapolis Junction, Maryland Seite 7 von 14 Alle Rechte vorbehalten... -
Seite 8: Betrieb
Wenn jedoch größere SMT-Lötspitzen verwendet werden, kann die tatsächliche Temperatur der Lötspitze bei jedem Heizsystem stark von der eingestellten Temperatur abweichen. Diese Abweichung wird als Spitzentemperatur-Offset bezeichnet. PACE empfiehlt Ihnen die Broschüre Tip & Temperature Selection System (System zur Spitzen- und Temperaturauswahl) (PACE Artikelnr. -
Seite 9: Einstellen Des Temperaturreglers
3. Bei ganz nach links gestelltem Drehknopf des Temperaturreglers steht dessen Markierung wie abgebildet auf der Kalibriermarke. Justieren Sie den Temperaturregler so, dass eine stabile Temperatur der Lötspitze von 300 °C (508 °F) (für PACE Werksspezifikation) erzielt wird oder die Temperatur, mit der der Bediener normalerweise arbeitet. -
Seite 10: Vakuum/Druck Der Handeinheit
Netzkabels und beginnen Sie etwa 15 cm von der Handeinheit entfernt. c) Wenn Sie über ein PACE-System mit zwei oder mehr Luft-Handeinheiten verfügen, ist es ratsam, den Luftschlauch unbefestigt zu lassen, damit Sie die Handeinheiten schnell austauschen können. -
Seite 11: Abhilfemaßnahmen
Lesen Sie in der Bedienungsanleitung der bleibt kalt entsprechenden Handeinheit nach. Fehlfunktion des Verständigen Sie PACE. Netzgeräts Handeinheiten Bitte lesen Sie in den zu den jeweiligen Handeinheiten gehörenden Handbüchern unter "Heizelementbaugruppe-Prüfmaßnahmen" nach. ©2004 PACE Inc., Annapolis Junction, Maryland Seite 11 von 14 Alle Rechte vorbehalten... -
Seite 12: Verpackungsinhalt
Datenblatt für Spitzen- und Temperaturwahl 5050-0251 TEKLINK-Kabel 1332-0252-P1 TEKLINK Remote-Box 3008-0218-P1 Service Für Serviceleistungen und Reparaturen setzen Sie sich bitte mit PACE oder Ihrem örtlichen Händler in Verbindung. ©2004 PACE Inc., Annapolis Junction, Maryland Seite 12 von 14 Alle Rechte vorbehalten... -
Seite 13: Sodrtek By Pace" Eingeschränkte Garantieerklärung
PACE-Niederlassung oder den örtlichen Vertragshändler von PACE wendet, um zu ermitteln, ob das Produkt an PACE eingesendet werden muss oder ob der Benutzer vor Ort Reparaturen ausführen kann. In allen Garantiefällen oder anderen Ansprüchen für diese Produkte sind ausreichende Nachweise des Kauf- bzw. -
Seite 14: Kontaktinformationen
PACE Incorporated behält sich das Recht vor, bezüglich der hierin enthaltenen Angaben jederzeit und ohne Bekanntgabe Veränderungen vorzunehmen. Die neuesten Spezifikationen können Sie von Ihrem örtlichen PACE-Vertragshändler oder von PACE Incorporated einholen. Folgende Namen sind Warenzeichen und/oder Dienstleistungsmarken von PACE, Incorporated, MD, USA: ™...
