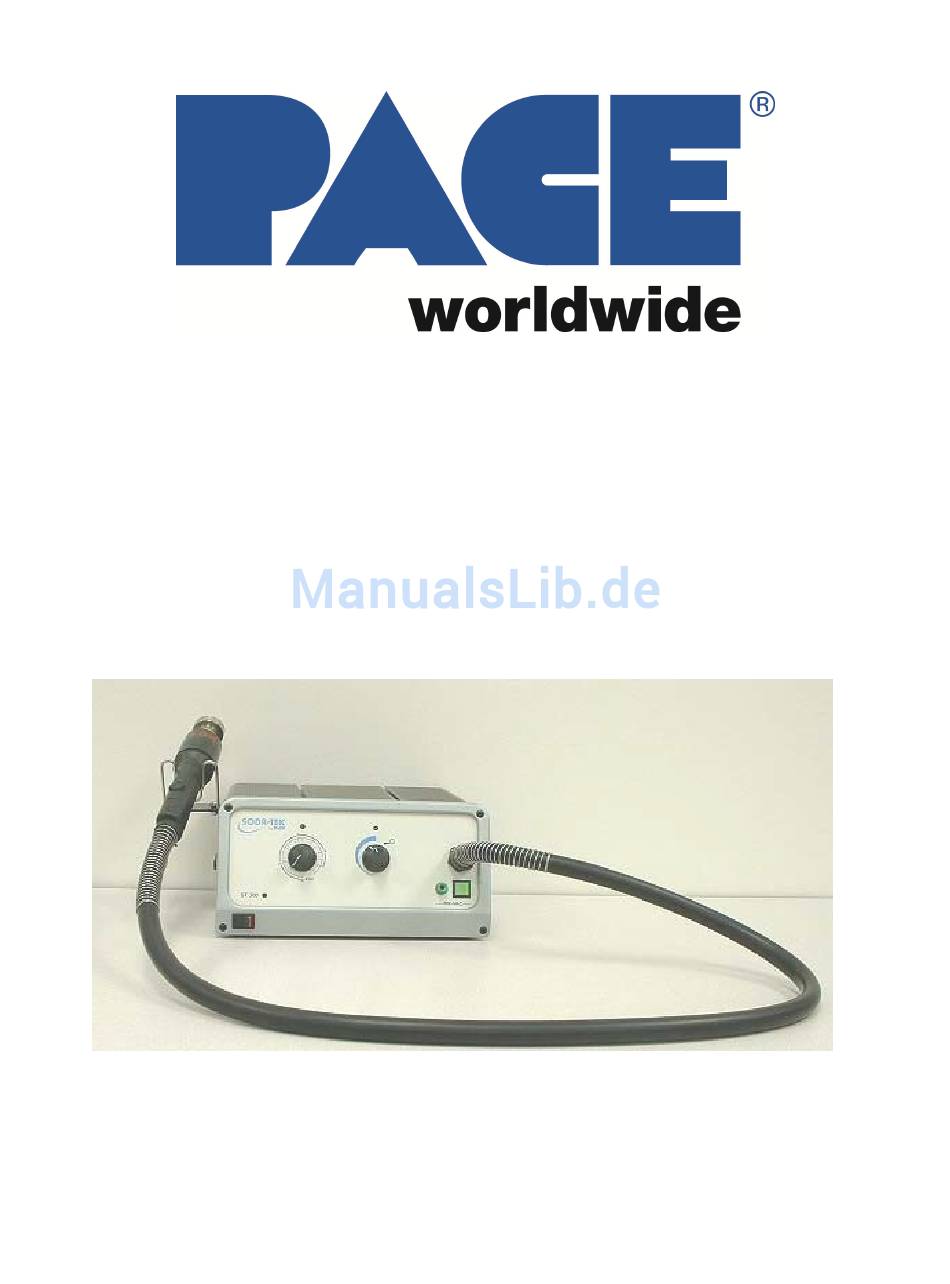

- Seite 1 Benutzer- und Wartungshandbuch für ® SODRTEK ST 300 Analoges Konvektiv- Löt-/Entlötsystem ARTIKELNR. 5050-0536...
-
Seite 2: Inhaltsverzeichnis
Entfernen von Steckverbindungen..................9 Bestücken mit Steckverbindungen ..................10 PikVac-Betrieb........................12 Abhilfemaßnahmen ........................13 Verpackungsinhalt........................14 Ersatzteile............................ 14 Service ............................14 “SODRTEK by PACE” EINGESCHRÄNKTE GEWÄHRLEISTUNGSERKLÄRUNG....15 Kontaktinformationen........................16 ©2004 PACE Inc., Annapolis Junction, Maryland Seite 2 von 16 Alle Rechte vorbehalten... -
Seite 3: Allgemeine Informationen Einführung
Modell ST 300 entschieden haben. Dieses Handbuch enthält wichtige Informationen, die Sie zur Inbetriebnahme, zum Betrieb und zur Wartung des ST 300 benötigen. Bitte lesen Sie das Handbuch vollständig durch, bevor Sie das Gerät verwenden. Das System ST 300 Komplettsystem für Heißluftentfernung... -
Seite 4: Teileübersicht
Teileübersicht Temp-LED Gebläse-LED Gebläsegeschwindigkeitsregler Temperaturauswahlregler Handeinheit Netzschalter Netz-LED LoFlo-Vakuumanschluss Beleuchteter LoFlo-Pumpenschalter Erdungsanschluss Sicherungen Netzanschluss ©2004 PACE Inc., Annapolis Junction, Maryland Seite 4 von 16 Alle Rechte vorbehalten... -
Seite 5: Sicherheit
2. Verwenden Sie das ST 300 nicht in Bereichen, in denen Explosionsgefahr besteht. 3. Gehen Sie bei der Benutzung des ST 300 in Bereichen, in denen brennbare Materialien vorhanden sind, mit Vorsicht vor. Es kann Hitze zu brennbaren Materialien geleitet werden, die sich außer Sicht befinden. -
Seite 6: Sicherheitshinweise Zur Wartung
Steckdose installieren. Vorbereitung zur Inbetriebnahme Netzgerät Richten Sie das System ST 300 ein, indem Sie sich an die folgenden Schritte und entsprechenden Abbildungen halten. 1. Entfernen Sie das ST 300 aus seiner Transportverpackung. Heben Sie die Transportverpackung an einem dafür geeigneten Ort auf. Die Wiederverwendung der Verpackung verhindert Schäden, wenn Sie das System transportieren oder lagern. -
Seite 7: Lötspitzen- Und Werkzeugablage
4. Führen Sie den anderen männlichen Schnellanschluss- Schlauchstecker (mit montiertem Luftschlauch) in den LoFlo- Vakuumanschluss. 5. Bringen Sie die Metallsaugspitze mit dem entsprechenden Saugnapf am Ende der Pik-Vak-Handeinheit an. ©2004 PACE Inc., Annapolis Junction, Maryland Seite 7 von 16 Alle Rechte vorbehalten... -
Seite 8: Düsentausch
Skalen geben die Solltemperatur der Lötspitze an. Die Werte müssen mit jeweils 100 multipliziert werden (Beispiel: “3” auf der äußeren Skala steht für 3 x 100 bzw. 300 ° C). ©2004 PACE Inc., Annapolis Junction, Maryland Seite 8 von 16 Alle Rechte vorbehalten... -
Seite 9: Led-Anzeige
Punkt, an dem die Unterseite des Saugnapfs bündig mit dem unteren Rand der Düse ist. 7. Vergewissern Sie sich, dass die Düse sich im rechten Winkel zur Leiterplatte befindet. ©2004 PACE Inc., Annapolis Junction, Maryland Seite 9 von 16 Alle Rechte vorbehalten... -
Seite 10: Bestücken Mit Steckverbindungen
4. Stellen Sie den Luftstrom nach Wunsch mit dem Drehknopf des Gebläsereglers ein. 5. Drücken Sie den Vakuumaufnehmerschalter der Handeinheit und lassen Sie ihn los, um das Vakuum zu aktivieren. ©2004 PACE Inc., Annapolis Junction, Maryland Seite 10 von 16 Alle Rechte vorbehalten... - Seite 11 Höhe von 1 - 1,5 mm (,040-,060") über der Leiterplatte empfohlen, wenn Sie eine Kammer- oder Musterdüse verwenden. 11. Vergewissern Sie sich, dass die Handeinheit (außer bei Einfachstrahldüsen) vertikal zur Leiterplatte gehalten wird. ©2004 PACE Inc., Annapolis Junction, Maryland Seite 11 von 16 Alle Rechte vorbehalten...
-
Seite 12: Pikvac-Betrieb
Der LoFlo-Pumpenschalter leuchtet jedes Mal auf, wenn der Schalter gedrückt wird. 3. Halten Sie die Handeinheit wie einen Stift. Der Saugnapf (bzw. die Spitze) sollte nach unten, die Saugsteueröffnung nach oben weisen. ©2004 PACE Inc., Annapolis Junction, Maryland Seite 12 von 16 Alle Rechte vorbehalten... -
Seite 13: Abhilfemaßnahmen
Rückseite des Netzteils. Netzkabel nicht Schließen Sie das Netzkabel an eine geeignete angeschlossen Steckdose an. Heizelementeinheit Heizelement- Setzen Sie sich mit PACE in Verbindung. heizt nicht. Leerlauf Wenig bis gar kein Geknickter Verlegen Sie den Luftschlauch neu, um Knicke zu Luftstrom, Luftschlauch entfernen. -
Seite 14: Verpackungsinhalt
Sicherung, 5 A, 230 V, flink (ST 300E) 1159-0266-P5 Sicherung, 500 mA, träge 1159-0213-P5 Service Für Serviceleistungen und Reparaturen setzen Sie sich bitte mit PACE oder Ihrem örtlichen Händler in Verbindung. ©2004 PACE Inc., Annapolis Junction, Maryland Seite 14 von 16 Alle Rechte vorbehalten... -
Seite 15: Sodrtek By Pace" Eingeschränkte Gewährleistungserklärung
PACE Incorporated behält sich das Recht vor, bezüglich der hierin enthaltenen Angaben jederzeit und ohne Bekanntgabe Veränderungen vorzunehmen. Die neuesten Spezifikationen können Sie von Ihrem örtlichen PACE-Vertragshändler oder von PACE Incorporated einholen. Folgende Namen sind Warenzeichen und/oder Dienstleistungsmarken von PACE, Incorporated, MD, USA: ™...
