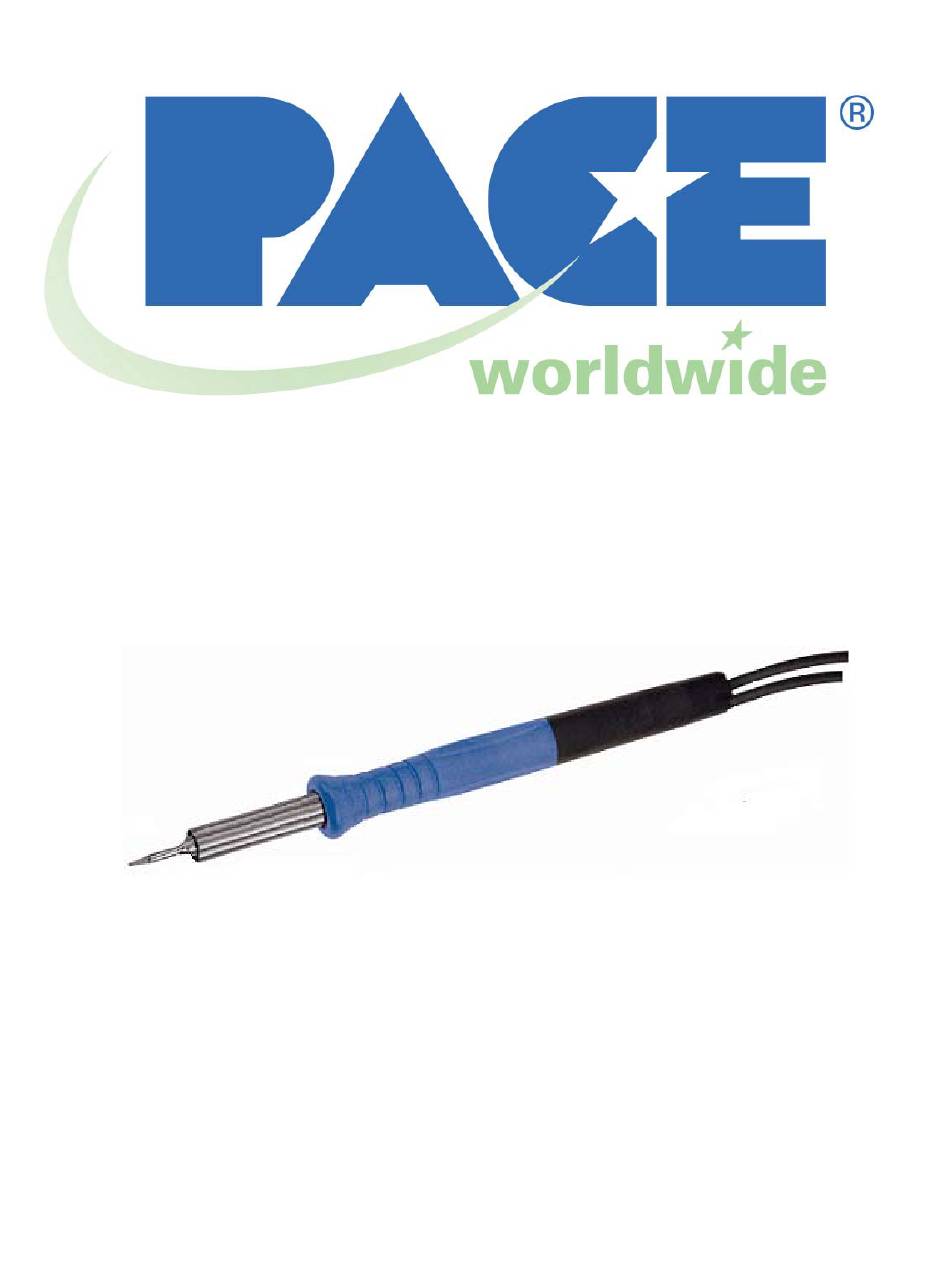

- Seite 1 Benutzer- und Wartungshandbuch für die TD-100N (Stickstoff) Handeinheit ARTIKELNR. 5050-0558...
-
Seite 2: Inhaltsverzeichnis
Optionaler PACE Stickstoffregulator................4 Optionales PACE Stickstofferweiterungs-Set ..............4 Installation der Spitzenkartusche ...................4 Zubehör und Ersatzteile ....................5 Erhältliche Lötspitzen .....................6 Abhilfemaßnahmen ......................8 Kundendienst .........................8 Eingeschränkte Gewährleistung von PACEWORLDWIDE..........9 Kontaktinformationen ....................10 ©2005 PACE Inc., Annapolis Junction, Maryland Seite 2 von 10 Alle Rechte vorbehalten. www.paceworldwide.com... -
Seite 3: Sicherheitsrichtlinien
Ausschalten noch für eine gewisse Zeit sehr heiß. Heizelemente NICHT berühren. Andernfalls kann es zu schweren Verbrennungen kommen. 4. Die Lötspitzen- und Werkzeugablagen sowie die Ablagen für die Handeinheit von PACE sind speziell für die jeweilige Handeinheit ausgelegt und schützen den Benutzer vor Verbrennungen. -
Seite 4: Stickstoffanschluss
3. Schließen Sie den Schnellanschluss-Schlauchhalterungsstecker an das Netzteil oder den optionalen Stickstoffanschluss an. Optionaler PACE Stickstoffregulator Die TD-100N kann an jedes System angeschlossen werden, das mit Lötspitzen/Heizelementkartuschen kompatibel ist (zum Beispiel an die Systeme HW 100 oder TW 100). Befestigen Sie einfach den PACE Stickstoffregulator (Artikelnummer 6993-0271-P1) seitlich am Netzteilgehäuse, indem Sie das... -
Seite 5: Zubehör Und Ersatzteile
6010-0155-P1 (Spitzenkartusche nicht im Lieferumfang enthalten) TD-100N 8-Pin-Handeinheit 6010-056-P1 (Spitzenkartusche nicht im Lieferumfang enthalten) TD-100N 4-Pin- 3008-0258-P1 Handeinheiten-Ersatzkabel TD-100N 8-Pin- 3008-0259-P1 Handeinheiten-Ersatzkabel Stickstoffregulator-Set 6993-0271-P1 Stickstofferweiterungs-Set 6993-0277-P1 ©2005 PACE Inc., Annapolis Junction, Maryland Seite 5 von 10 Alle Rechte vorbehalten. www.paceworldwide.com... -
Seite 6: Erhältliche Lötspitzen
Erhältliche Lötspitzen Für die TD-100N und die Handeinheit steht eine große Auswahl an Spitzenkartuschen zur Verfügung. Die verfügbaren Spitzenkartuschen sind in der nachstehenden Tabelle aufgeführt. Gebogene Spitzen (nicht in der nachstehenden Liste enthalten) KÖNNEN NICHT MIT dem SCHIRMBLECH verwendet werden. Sie funktionieren mit der Handeinheit nur, wenn das Schirmblech entfernt wird, was sich jedoch auf die N -Konzentration auswirkt. - Seite 7 SMT-Entlötspitzen für TD-100N-Lötkolben Typ der Dimension A Dimension B Artikelnr. Bauteilverbin dung Chip 402 1 mm (0,04 Zoll) 1124-0521-P1 1,8 mm SOT 23 1124-0522-P1 (0,07 Zoll) ©2005 PACE Inc., Annapolis Junction, Maryland Seite 7 von 10 Alle Rechte vorbehalten. www.paceworldwide.com...
-
Seite 8: Abhilfemaßnahmen
Fehlfunktion des Verständigen Sie PACE. Netzgeräts Kundendienst Wenn Sie Kundendienst- oder Reparaturleistungen benötigen, wenden Sie sich an PACE oder Ihren örtlichen Händler. EINGESCHRÄNKTE GEWÄHRLEISTUNG VON PACEWORLDWIDE Eingeschränkte Gewährleistung Der Verkäufer garantiert dem Erstbenutzer, dass die von ihm gefertigten und unter dieser Gewährleistung bereitgestellten Produkte vom Datum des Erhalts durch den Benutzer drei (3) Jahre lang frei von Material- und Fertigungsfehlern sind. -
Seite 9: Eingeschränkte Gewährleistung Von Paceworldwide
PACE Incorporated behält sich das Recht vor, die genannten Spezifikationen jederzeit und ohne Benachrichtigung zu ändern. Die neuesten Spezifikationen erhalten Sie über Ihren örtlichen PACE- Vertragshändler oder von PACE Incorporated. Die folgenden Bezeichnungen sind Marken und/oder Servicemarken von PACE, Incorporated, MD, USA: ™...
