26 | Wartung

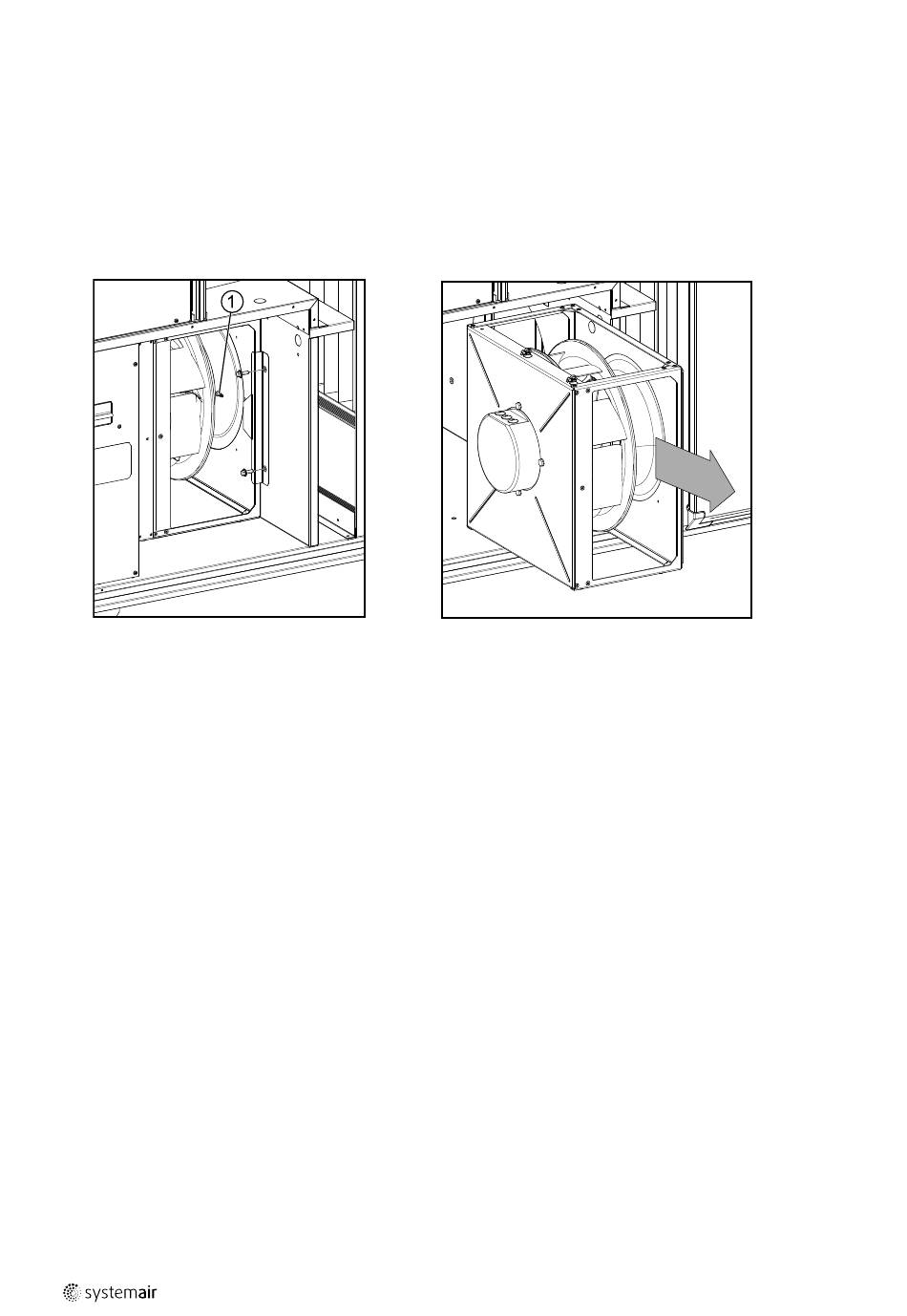

7.13 So tauschen Sie das Ventilatormodul aus

Achten Sie bei der Bestellung eines Ersatzventilatormoduls darauf, ob es sich um einen Zuluft- oder Abluftventilator
handelt. Dies ist wichtig, damit der Ventilator die korrekte Modbus-Adresse erhält.
Bringen Sie bei den Größen Topvex SC35 muss der Türbalken entfernt werden, Abbildung 10.
1. Trennen Sie die Schnellkupplungen von den elektrischen Leitungen.
2. Trennen Sie die blauen sowie roten Schläuche vom Zuluftventilator (Standardgeräte mit CAV). Der blaue Schlauch ist
an der Düse (1) des Ventilators angeschlossen. Der rote Schlauch ist am Messnippel an der Wand oder am Blechteil
auf der Saugseite angeschlossen.
3. Lösen Sie die Schrauben an den Schienen auf jeder Seite des Lüfters, um den Lüfter zu entfernen.
4. Setzen Sie den neuen Ventilator ein und schließen Sie die elektrischen Leitungen und Schläuche an.
5. Befestigen Sie den Ventilator auf den Schienen mit Schrauben.
2149592 | A007
