10
| Inbetriebnahme

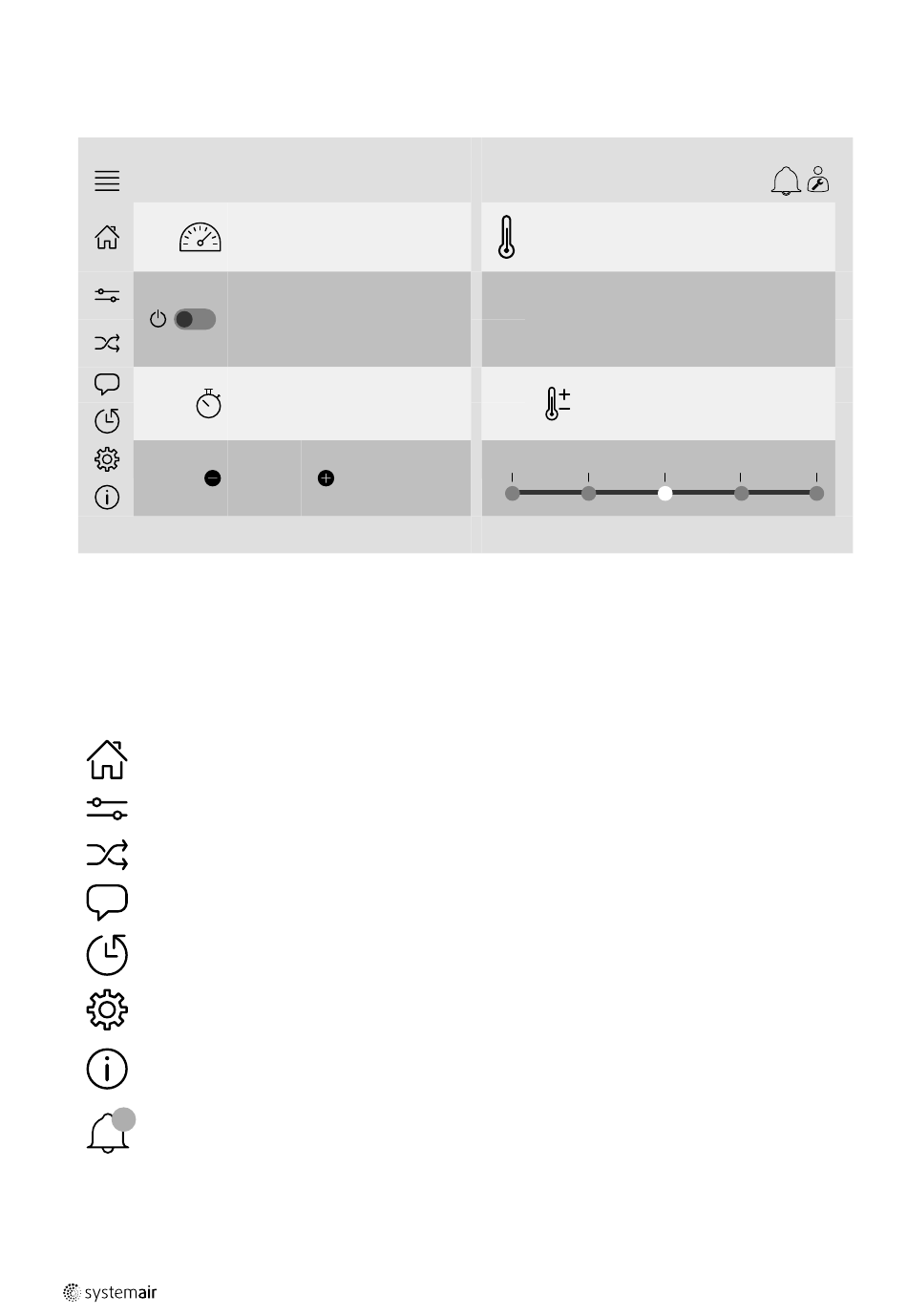

5.1.2 Startseite
Die Menüs und Funktionen weichen möglicherweise je nach aktueller Konfiguration und/oder auf dem Lüftungsgerät
laufender Version der Anwendung ab.
Gerätename
Abbildung auf dem Bildschirm: Die Startseite zeigt eine Übersicht zum Betriebszustand des Lüftungsgeräts.
5.1.3 Tastatur
Wenn ein Name, Wert oder Passwort geändert/eingegeben werden muss, erscheint am unteren Rand des Touch-
screens eine Tastatur.
5.1.4

Symbolbeschreibung

Startseite (Haussymbol)
Daten und Einstellungen
Zeigt Betriebsinformationen und Einstellungen an
Luftstromdiagramm
Eine schematische Übersicht des Lüftungsgeräts und seiner Komponenten
Sprache
Sprachauswahl
Zeit und Datum
Wochenprogramm
Konfiguration
Alarm- und Funktionskonfigurationen, E/A-Zuordnungseinstellungen
Systeminformationen
Zeigt Informationen zum Lüftungsgerät, Montageort, zur Bedieneinheit, Kommunikation und zum
Systemair-Produkt an.
Alarmsymbol, zeigt an, ob aktive Alarme vorliegen. Durch Tippen auf das Symbol gelangen Sie zur
Alarmliste.
Betriebsmodus
Normale Geschwindigkeit
Verlängerter Betrieb
120 min
2022–02–04
Außenbereich
31,3 °C
Sollwerteinstellung
-2°C 0
Zufuhr
16,1 °C
+2°C
2149592 | A007
