- Seite 1 Vorerhitzer Topvex SC, Topvex TC Installationsanleitung Aus dem Englischen übersetztes Dokument | 2470192 · A001...
- Seite 2 © Copyright Systemair AB Alle Rechte vorbehalten E&OE Systemair AB behält sich das Recht vor, seine Produkte ohne Vorankündigung zu ändern. Dies gilt auch für bereits bestellte Produkte, sofern die vorher vereinbarten Spezifikationen nicht beeinflusst werden. 2470192 | A001...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Warnhinweise ..........1 Allgemeines...........1 Installation.............1 Außenluftsensor ........1 Schaltplan..........2 So führen Sie die Anschlüsse an folgende Elemente aus: ..........3 Aktivierung ...........3 Konfiguration ........4 Zuordnung ..........5 Betriebseinstellungen......7 Speichern von Einstellungen der Inbetriebnahme ........7 2470192 | A001... -
Seite 5: Warnhinweise

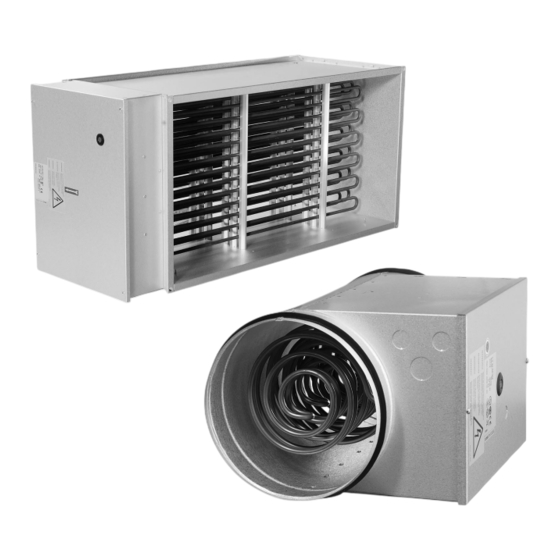

Vorschriften und Bestimmungen vorgenommen werden. Allgemeines Vorheizer sind als Zubehör bei Systemair erhältlich Topvex SC, Topvex TC. Installieren Sie den Vorheizer im Außenkanal, um Vereisung im Wärmetauscher zu vermeiden, den Verlust der Wärmeleistung während der Bypass-Enteisung aus- zugleichen oder die Wärmeleistung unter kälteren Bedingungen zu erhöhen. -
Seite 6: Schaltplan
| Installation Schaltplan ACCESS CB 250-90-3-MQXL CB 315-90-3-MQXL CB 400-120-3-MQXL 400V 3N~ Bild 2 Verkabelung des CB ACCESS RB 50-25-12-MQXL RB 50-30-17-MQXL RB 60-30-17-MQXL RB 60-40-21-MQXL RB 60-50-27-MQXL 400V 3N~ Bild 3 Verkabelung des RB * Siehe Kapitel 3.1 2470192 | A001... -
Seite 7: So Führen Sie Die Anschlüsse An Folgende Elemente Aus
So führen Sie die Anschlüsse an folgende Elemente aus: | So führen Sie die Anschlüsse an folgende Elemente aus: Melden Sie sich im Servicemodus mit dem Passwort „0612“ an. Übersicht: Service 0612 Einloggen Schritt für Schritt: Öffnen Sie das Fenster „Anmelden“. Wählen Sie „Service“... -
Seite 8: Konfiguration
| So führen Sie die Anschlüsse an folgende Elemente aus: Konfiguration Konfigurieren Sie den Vorerhitzer und seinen Betriebsmodus im Menü Konfiguration > Funktionen > Vorerhitzer. Hinweis! Wählen Sie Während der Enteisung, wenn der Vorerhitzer die Zulufttemperatur nur während der Bypass-Enteisung auf dem gewünschten Niveau halten soll (Drucküberwachung). Wählen Sie Gerät läuft, wenn der Vorerhitzer eine Vereisungen im Wärmetauscher verhindern, eine abschnittsweise Enteisung unterstützen oder die Heizleistung unter sehr kalten Bedingungen unterstützen soll. -
Seite 9: Zuordnung
So führen Sie die Anschlüsse an folgende Elemente aus: | Zuordnung Konfiguration > E/A-Zuordnungseinstellungen In den Untermenüs Konfiguration > E/A-Zuordnungseinstellungen die E/A-Position (Ein-/Ausgang) für den angeschlossenen Temperatursensor und die Steuer-/Rückkopplungssignale zum/vom elektrischen Heizgerät auswählen. Vorsicht Verwenden Sie denselben Ein- oder Ausgang nicht für mehrere Funktionen. Übersicht: Konfiguration >... - Seite 10 | So führen Sie die Anschlüsse an folgende Elemente aus: Schritt für Schritt: Wählen Sie aus den Navigationssymbolen Konfiguration aus. 2. Wählen Sie E/A-Zuordnungseinstellungen aus. 3. Wählen Sie die Option Analogeingänge aus. 4. deren Ein- und Ansauglufttemperatur AI4 5. deren Ein- und Vorerhitzertemperatur UI1 am Regler 6.
-
Seite 11: Betriebseinstellungen
So führen Sie die Anschlüsse an folgende Elemente aus: | Betriebseinstellungen Daten und Einstellungen > Temperaturregelung > Vorerhitzer Vorheiztemperatur-Sollwert im Menü Daten und Einstellungen > Temperaturregelung > Vorerhitzer einstellen Hinweis! Bei der Enteisung: Um die Vorlauftemperatur während der Bypass-Enteisung aufrechtzuerhalten, muss der Vorerhitzer die fehlende Heizleistung ausgleichen. - Seite 12 Systemair Sverige AB Industrivägen 3 SE-739 30 Skinnskatteberg, Sweden Phone +46 222 440 00 www.systemair.com...
