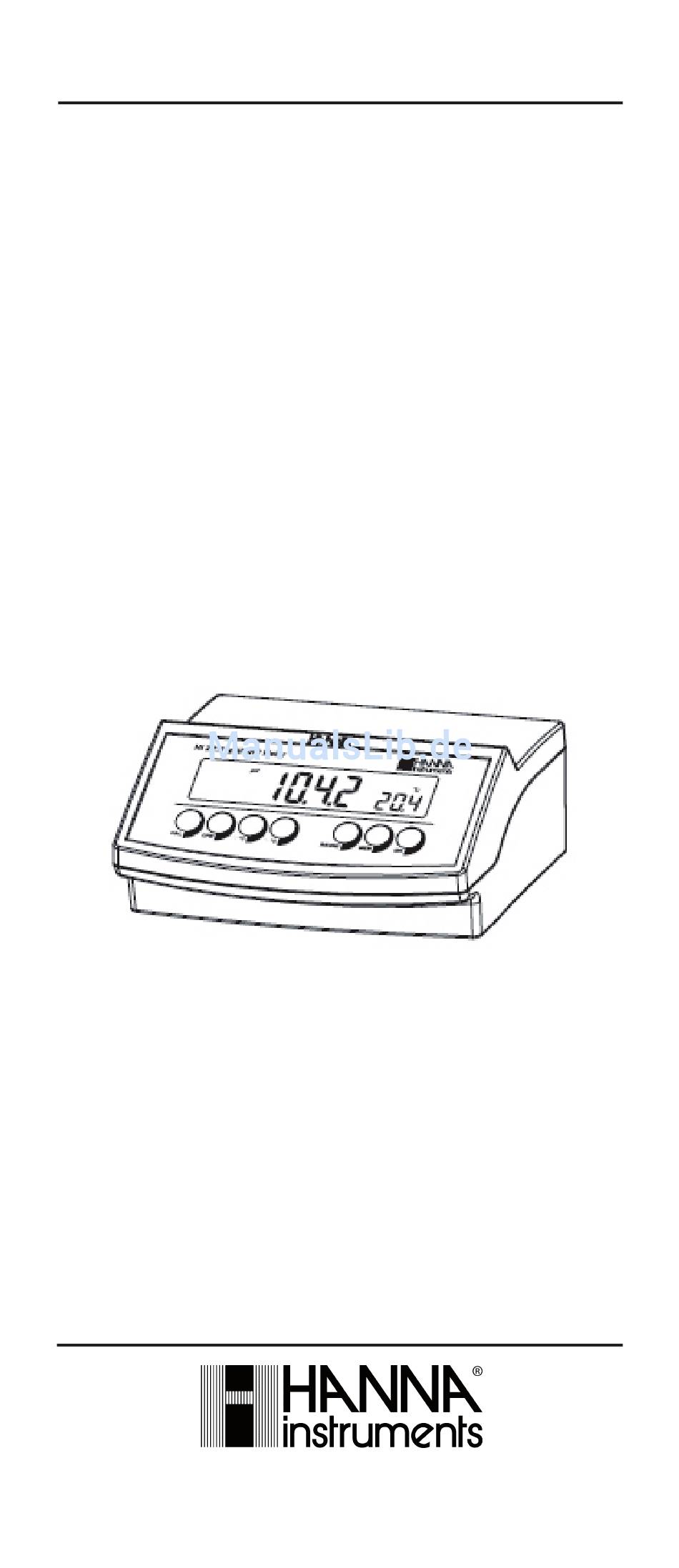

- Seite 1 Bedienungsanleitung HI 2210 HI 2211 Mikroprozessor- gesteuerte pH/mV/°C- Labormessgeräte Stand 07/08 w w w . h a n n a -de.com...
- Seite 2 Sehr geehrter Kunde, danke, dass Sie sich für ein Produkt von Hanna Instruments ent- schieden haben. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, bevor Sie das Gerät in Betrieb nehmen. Die Anleitung gibt Ihnen die nötigen Informationen, um das Gerät korrekt zu benutzen. Diese...
-
Seite 3: Inhaltsverzeichnis
HI 2210 & HI 2211 besitzen eine Garantie von 2 Jahren auf Fehler in Ausführung und Material, wenn sie für den beabsichtigten Zweck genutzt und nach den Anweisungen gewartet werden. Die Elektroden und Sonden besitzen eine Garantie von 6 Monaten. Diese Garantie beschränkt sich nur auf kostenlose Reparatur oder Ersatz des... -
Seite 4: Eingangsprüfung

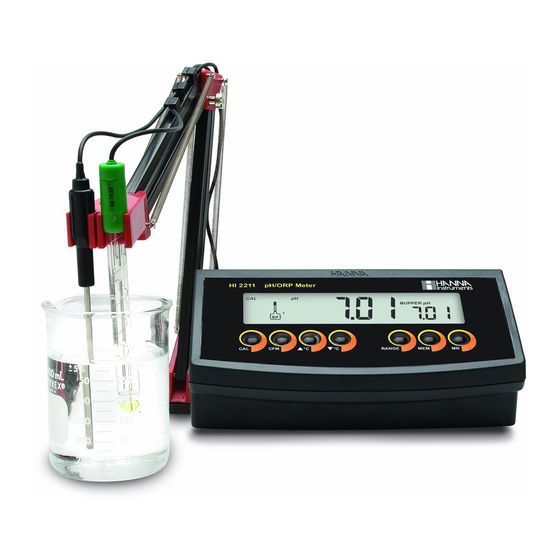

Sie sicher sind, dass das Gerät ordnungsgemäss funktioniert. Defekte Geräte müssen zusammen mit dem mitgelieferten Zubehör in der Originalverpackung zurückgesandt werden. ALLgeMeINe BeSCHreIBUNg HI 2210 und HI 2211 sind mikroprozessorgesteuerte Labormess- geräte für pH und Temperatur. HI 2211verfügt zusätzlich über einen mV-Bereich zur ISE- Bestimmung und Redox-Messung. -
Seite 5: Funktionsbeschreibung
FUNKTIONSBeSCHreIBUNg Frontseite Rückseite 1) LCD. 2) CAL-Taste, um in den Kalibriermodus zu gelangen bzw. den Kalibriermodus zu verlassen. 3) CFM-Taste, um verschiedene Werte zu bestätigen. -°C Tasten, um einen Temperaturwert manuell zu erhöhen/senken oder einen Pufferwert auszuwählen. 5) rANge-Taste, um den Messbereich auszuwählen (nur HI 2211) 6) MeM-Taste, um einen Wert zu speichern. -
Seite 6: Technische Daten
TeCHNISCHe DATeN -2,00 bis 16,00 pH Messbereiche ±399,9 mV /±2000 mV (nur HI 2211) -9,9 bis 120,0°C 0,01 pH Auflösung 0,1 mV / 1 mV (nur HI 2211) 0,1°C ±0,01 pH ±0,2 mV / ±1 mV Genauigkeit (nur HI 2211) @ 20ºC / 68ºF ±0,5°C (0,0 bis 100,0°C) ±1°C (ausserhalb) -
Seite 7: Bedienung
BeDIeNUNg ANSCHLUSS DES GERÄTES Schliessen Sie den 12 VDC Adapter am entsprechenden Anschluss des Gerätes und am Stromanschluss an. Hinweise: • Die Geräte verfügen über einen nonvolatilen Speicher, welcher die Speicherung der pH-, mV- und Temperatur-Kali- brierung sowie weiterer Werte auch dann beibehält, wenn das Gerät nicht angeschlossen ist. - Seite 8 Werden pH-Messungen successiv in verschiedenen Messproben vorgenommen, wird empfohlen, die Elektrode sorgfältig zuerst mit deionisiertem Wasser oder Leitungswasser, dann mit der nächsten Messprobe abzuspülen, um eine Kreuzkontamination zu vermeiden. pH-Messungen werden von der Temperatur direkt beeinträchtigt. Um genaue pH-Messwerte zu erzielen, muss die Temperatur kompensiert werden.
-
Seite 9: Speicherfunktion
TEMpERATUR-MESSUNGEN Schliessen Sie den Temperaturfühler HI 7662 am entsprechen den Anschluss des Gerätes an. Schalten Sie das Gerät an. Tauchen Sie den Fühler in die Messprobe und warten Sie, bis sich der Messwert im Sekundärdisplay stabilisert hat. SpEICHER-FUNKTION Drücken Sie die MeM-Taste und halten Sie sie gedrückt. Im Display erscheint MeM und der zuletzt gespeicherte Wert. -
Seite 10: Ph-Kalibrierung
pH-KALIBrIerUNg Um genaue Messwerte zu erzielen, wird empfohlen, das Gerät in regelmässigen Abständen zu kalibrieren. Eine pH-Kalibrierung sollte durchgeführt werden: • nach Austausch der pH-Elektrode oder des Temperaturfühlers • mindestens einmal pro Woche • nach Messung in aggressiven Medien • bei Erforderung hoher Genauigkeit VORBEREITUNG Geben Sie ein wenig Pufferlösung in einen sauberen Becher. - Seite 11 • Im Display blinkt das Sanduhrsymbol, bis der Wert stabil ist. • Ist der Messwert stabil und nahe dem gewählten Pufferwert, erscheint im Display „READY“ und „CFM“ blinkt auf. • Bestätigen Sie die Kalibrierung durch Drücken CFM-Taste. Der bestätigte Kalibrierwert wird im Primärdisplay angezeigt. Im Sekundärdisplay erscheint der zweite Pufferwert, bei dem das Gerät kalibriert werden soll (z.B.
- Seite 12 1-pUNKT-KALIBRIERUNG • Gehen Sie wie unter “2-Punkt-Kalibrierung” beschrieben vor. • Drücken Sie die CAL-Taste, nachdem der erste Kalibrierwert bestätigt wurde. Hinweis: Drücken Sie die CFM-Taste, halten Sie sie gedrückt, und drücken Sie schliesslich die CAL-Taste. Das Gerät setzt die Standardkalibrierwerte, zeigt kurz “CLR” an und kehrt in den normalen Messmodus zurück.
-
Seite 13: Temperatur-Kalibrierung (Nur Technisches Personal)
TeMPerATUr-KALIBrIerUNg (NUr TeCHNISCHeS PerSONAL) Was den Temperatur-Bereich betrifft, sind HI 2210 & HI 2211 werkskalibriert. Bei ungenauen Messergebnissen sollte eine Neukalibrierung vorgenom- men werden. Für eine korrekte Temperatur-Kalibrierung kontaktieren Sie Ihren Händler oder Ihre örtliche HANNA-Niederlassung, oder gehen Sie wie folgt vor: •... - Seite 14 • Tauchen Sie den Temperaturfühler so nahe wie möglich dem Referenzthermometer in den Behälter mit heissem Wasser. Warten Sie einige Sekunden, bis sich der Fühler stabilisiert. • Stellen Sie mithilfe der Pfeiltasten den Kalibrierpunkt auf den Wert des heissen Wassers ein. •...
-
Seite 15: Interdependenz Ph - Temperatur
INTerDePeNDeNZ VON PH & TeMPerATUr pH-Wert und Temperatur stehen in engem Zusammenhang zueinander. Bei Pufferlösungen beeinträchtigt die Temperatur den pH-Wert jedoch weniger als bei Messproben. Während der Kalibrierung kalibriert das Gerät automatisch auf den pH-Wert, der der gemessenen oder eingestellten Temperatur entspricht. TeMP pH PUFFerWerT ºC... -
Seite 16: Elektrodenpflege
eLeKTrODeNPFLege Nachfüllöffnung* Nachfüllöffnung* Interne Referenz Internes pH Element Internes pH Element Interne Referenz Diaphragma Diaphragma Ionensensitives Ionensensitives Glas Glas Kunststoff- Glas- pH Elektrode pH Elektrode Interne Referenz Interne Referenz Diaphragma Diaphragma Platin oder Platin oder Gold Sensor Gold Sensor Kunststoff- Glas- Redox Elektrode Redox Elektrode... -
Seite 17: Aufbewahrung
Nachfüllbare Elektroden: Ist die Nachfülllösung (Elektrolyt) mehr als 2,5 cm (1") unter der Einfüllöffnung, HI 7082 oder HI 8082 3,5M KCL Elektrolytlösung für Elektroden mit doppelter Referenz bzw. HI 7071 oder HI 8071 3,5M KCL + AgCl Elektrolytlösung für Elektroden mit einfacher Referenz zugeben. - Seite 18 • Anorganische Medien Elektrode ca. 15 Min. in HI 7074 Reini- gungslösung für anorganische Medien tauchen • Öle/Fette Elektrode mit HI 7077 oder HI 8077 Reini- gungslösung für Öle und Fette kurz abspülen WICHTIg: Nach der Reinigung Elektrode sorgfältig mit destilliertem Wasser abspülen und vor Einsatz ca.
-
Seite 19: Fehlerbehebung
Messergeb- nisse an. Beim Starten des Eine Taste ist defekt. Tasten des Gerätes über- Gerätes werden prüfen. Händler oder permanent alle HANNA instruments Segmente im kontaktieren. Display angezeigt. Im Display erscheint Fehler der internen Gerät aus- und wieder „Err xx“. -
Seite 20: Temperaturkorrelation Für Ph Sensitives Glas
TeMPerATUrKOrreLATION FÜr PH SeNSITIVeS gLAS Der Widerstand von Glaselektroden hängt zum Teil von der Temperatur ab. Je niedriger die Temperatur, desto höher der Widerstand. Wenn der Widerstand höher ist, dauert es länger, bis sich der Messwert stabilisiert. Ausserdem wird die Reaktionszeit stärker beeinflusst, wenn die Temperatur unter 25°C liegt. -
Seite 21: Zubehör
ZUBeHÖr pUFFERLÖSUNGEN HI 70004P Pufferlösung pH 4,01, 25 Beutel à 20 ml HI 70007P Pufferlösung pH 7,01, 25 Beutel à 20 ml HI 70010P Pufferlösung pH 10,01, 25 Beutel à 20 ml HI 7004L Pufferlösung pH 4,01, 500 ml HI 7006L Pufferlösung pH 6,86, 500 ml HI 7007L Pufferlösung pH 7,01, 500 ml HI 7009L Pufferlösung pH 9,18, 500 ml HI 7010L Pufferlösung pH 10,01, 500 ml... - Seite 22 PH-eLeKTrODeN Elektroden, deren Referenz mit B endet, haben einen BNC Stecker und 1 m Kabel. HI 1043B Kombinierte pH-Elektrode, Glas, doppelte Referenz, nachfüllbar Anwendung: stark alkalische und saure Medien HI 1053B Kombinierte pH-Elektrode, Glas, einfache Referenz, Diaphragma: Kera- mik, dreifach, Spitze: konisch, nachfüllbar, Anwendung: Emulsionen HI 1083B Kombinierte pH-Mikroelektrode, Glas, Elektrolyt: Viscolene, nicht nachfüllbar, Anwendung: Biotechnologie, Medien <...
- Seite 23 HI 1330B Kombinierte pH-Elektrode, Glas, einfache Referenz, nachfüllbar, Anwen- dung: Laboranwendungen (Messungen im Reagenzglas) HI 1331B Kombinierte pH-Elektrode, Glas, einfache Referenz, nachfüllbar, Anwendung: Allgemeine Laboranwendungen HI 1230B Kombinierte pH-Elektrode, PEI, doppelte Referenz, nachfüllbar, Anwen- dung: Allgemeine Anwendungen, Feldmessungen HI 2031B Kombinierte pH-Elektrode, Glas, einfache Referenz, Spitze: konisch, nachfüllbar, Anwendung: halbfeste Medien HI 1332B...
- Seite 24 FC 100B Kombinierte pH-Elektrode, PVDF, doppelte Referenz, nachfüllbar, Anwendung: Milch, Milchprodukte FC 200B Komb. pH-Elektrode, PVDF, Spitze: konisch, Elektrolyt: Viscolene, nicht nachfüllbar, Anwendung: Milch, Milchprodukte, halbfeste Medien FC 210B Komb. pH-Elektrode, Glas, doppelte Referenz, Spitze: konisch, Elektro- lyt: Viscolene, nicht nachfüllbar, Anwendung: Milch, Joghurt, Kreme FC 220B Komb.
- Seite 25 Kombinierte Redox-Elektrode, PEI, Gelgefüllt, Spitze: Platin, Anwen- dung: Allgemeine Anwendung HI 4430B Kombinierte Redox-Elektrode, PEI, Gelgefüllt, Spitze: Gold, Anwendung: Allgemeine Anwendung HANNA instruments bietet eine breite Palette an Elektroden für jeden Bedarf. Rufen Sie einfach an: +49 78 51 91 29 0...
-
Seite 26: Verbindungskabel Für Elektroden Mit Schraubkopf
VerBINDUNgSKABeL FÜr eLeKTrODeN MIT SCHrAUBKOPF HI 7855/1 Verbindungskabel, 1 m (3,3') HI 7855/3 Verbindungskabel, 3 m (9,9') Schraubgewinde BNC Stecker (Anschluss der Elektrode) (Anschluss des Gerätes) SONSTIgeS ZUBeHÖr HI 710006 12VDC Adapter, europäischer Stecker Elektrodenhalter HI 76405 Edelstahl-Temperaturfühler mit 1 m Kabel HI 7662 pH/Redox-Simulator HI 8427... - Seite 27 Gerät nicht bei Spannungen über 24 Vac oder 60 Vdc verwenden. Um Schäden oder Brand zu vermeiden, keine Messungen in Mikrowel- lengeräten durchführen. Hanna instruments behält das Recht vor, seine Produkte ohne Vorankündung in Bezug auf Design und Technik abzuändern.
- Seite 28 KONTAKT HANNA Instruments Switzerland AG Wassergrabe 14 CH-6210 Sursee Tel.: 041 925 66 46 E-Mail: info@hannainst.ch www.hannainst.ch...
