- Seite 1 HI97714 Photometer für Cyanid...
- Seite 2 Sehr vielen Dank, dass Sie sich für ein Produkt von Hanna Instruments geehrte entschieden haben. Kundin, Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie sehr dieses Messgerät verwenden. geehrter Dieses Handbuch gibt Ihnen die notwendigen Informationen für den Kunde richtigen Gebrauch dieses Messgeräts und eine genaue Vorstellung von...
-
Seite 3: Inhaltsverzeichnis
INHALT ÜBERPRÜFUNG DER LIEFERUNG ................4 SICHERHEITSHINWEISE ..................5 ABKÜRZUNGEN ....................5 BESCHREIBUNG ....................7 BESTIMMUNGSGEMÄSSER GEBRAUCH ............7 ALLGEMEINE BESCHREIBUNG ................. 7 FUNKTIONSBESCHREIBUNG ................8 FUNKTIONSPRINZIP ..................9 DAS OPTISCHE SYSTEM ................. 9 ALLGEMEINE BEDIENUNG .................. 10 GERÄTEVALIDIERUNG: CAL CHECK™ / KALIBRIERUNG ........10 GLP ...................... -
Seite 4: Überprüfung Der Lieferung
Nehmen Sie das Gerät und das Zubehör aus der Verpackung und untersuchen Sie es sorgfältig, um sicherzustellen, dass während des Transports keine Schäden entstan- den sind. Benachrichtigen Sie Ihr nächstes Hanna Instruments Kundendienstzentrum, wenn Sie Beschädigungen oder Fehlfunktionen feststellen Jedes HI97714C wird in einer Transportbox mit dem folgenden Zubehör geliefert:... -
Seite 5: Sicherheitshinweise
SICHERHEITSHINWEISE GEFAHR Die mit diesem Produkt zu verwendenden Chemikalien können bei unsachgemäßem Gebrauch zum Teil Vergiftungen, Organ- schäden, Verätzungen und Hautreizungen verursachen und korrosiv auf Materialien wirken. • Beachten Sie vor Gebrauch jeder Chemikalie die zugehörigen Sicherheitsdaten- blätter (SDS). Sie finden diese zum Download unter Eingabe der Produktnum- mer auf http://sds.hannainst.com. -
Seite 6: Technische Daten
TECHNISCHE DATEN Messbereich 0,000 bis 0,200 mg/L (als CN Auflösung 0,001 mg/L Cyanid Genauigkeit ±0,005 mg/L ±3% d. Messwerts bei 25 °C Methode Adaptation der Pyridin-Pyrazalon-Methode Lichtquelle Wellenlänge 610 nm Wellenbreite 8 nm Messsystem Genauigkeit Wellen- ±1,0 nm länge Lichtdetektor Silicium-Photozelle Küvettentyp Rund, 24,6 mm Durchmesser (22 mm innnen) -
Seite 7: Beschreibung

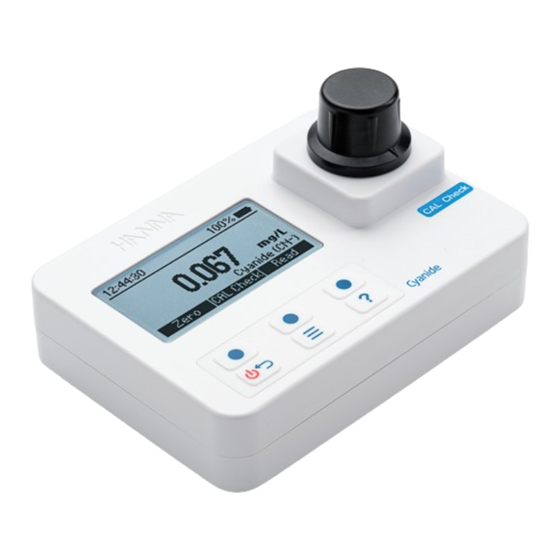

BESCHREIBUNG BESTIMMUNGSGEMÄSSER GEBRAUCH HI97714 ist ein tragbares, selbstdiagnostisches Messgerät zur photometrischen Be- stimmung von Cyanid in wässrigen Lösungen. ALLGEMEINE BESCHREIBUNG Das Photometer HI97714 ist ein kompaktes und vielseitiges Messgerät, das sich sowohl im Labor, als auch im mobilen Einsatz bewährt. Es misst den Gehalt an Cyanid in wässrigen Lösungen in einem Messbereich von 0,000 bis 0,200 mg/L (ppm). -
Seite 8: Funktionsbeschreibung
FUNKTIONSBESCHREIBUNG 1) ON/OFF-Taste 4) Messschacht 6)Batteriefachdeckel 2) Tastatur 5) Küvetten-Positions- marker 3) LCD Tastaturbelegung Die Tastatur verfügt über 3 direkte und 3 virtuelle Tasten: Virtuelle Taste. Drücken, um die auf dem LCD direkt darüber angezeigte Funktion auszuführen. Ein-Ausschalttaste. Drücken und Halten zum Ein- oder Ausschalten. Kurz drücken um zur vorherigen Anzeige zurückzukehren. -
Seite 9: Funktionsprinzip
FUNKTIONSPRINZIP Die Photometrie basiert auf dem Prinzip, dass die Farbe einer Substanz durch Absorption und Transmission elektromagnetischer Lichtwellen entsteht. Fällt ein und der Intensität Ι Lichtstrahl einer bestimmten Wellenlänge (der Wellenlänge der Komplementärfarbe) die Moleküle der Messprobe absorbiert, und eine Strahlung der Intensität Ι (niedriger auf eine farbige Messprobe, wird ein Teil der Strahlung durch als Ι... -
Seite 10: Allgemeine Bedienung
LED-Lichtquellen bieten im Vergleich zu Wolframlampen viele Vorteile. LEDs verfügen über eine erheblich höhere Effizienz und produzieren mehr Licht bei gleichzeitig geringerem Stromverbrauch. Sie erzeugen wenig Abwärme und gewährleisten so die elektronische Stabilität des Geräts. LEDs sind für viele verschiedene Wellenlängen erhältlich, während Wolframlampen im blau/violetten Bereich nur geringe Lichtleis- tungen erbringen. - Seite 11 Mit den Wert einstellen, der im Zertifikat des verwendeten CAL Check-Standards vermerkt ist. Zum Fortfahren Weiter drücken. Hinweis: Das Gerät speichert diesen Wert zur für zu- künftige Kalibrierungen. Wenn Sie einen neuen Satz Kalibrierstandards verwenden, müssen Sie den Wert anhand des neuen Zertifikats aktualisieren. A ZERO CAL Check-Küvette in den Messschacht setzen und Weiter drücken.
-
Seite 12: Glp
Richtige Eingabe des Zertifikatwerts, und den Zustand und das Haltbarkeitsdatum der Küvette überprüfen .Ggf. Küvette reinigen und CAL Check wiederholen. Bleibt das Problem bestehen, Hanna Instruments Kundenservice kontaktieren. Taste drücken, um das Menü aufzurufen. Mit GLP markieren und Wählen drücken. -
Seite 13: Einstellungen
EINSTELLUNGEN Taste drücken, um das Menü aufzurufen. Mit Einstellungen markieren und Wählen drücken. Mit die gewünschte Option markieren. Beleuchtung Werte: 0 bis 100 % Ändern drücken und mit die gewünschte Helligkeit der Hintergrundbeleuchtung einstellen. Zur Bestätigung Akzept. - Seite 14 Datumsformat Ändern drücken und mit das gewünschte Datumsformat markieren. Zur Bestätigung Akzept. drücken. Zum Abbrechen ohne Speicherung der neuen Auswahl Taste drücken. Dezimaltrennzeichen Optionen: Komma ( , ) oder Punkt ( . ) Mit der virtuellen Taste die gewünschte Option wählen.
-
Seite 15: Reagenzien / Zubehör
Geräteinformationen Wählen drücken, um Modell, Seriennummer, Firm- ware-Version und ausgewählte Sprache anzuzeigen. Taste drücken, um zum Setup -Menü zurückzukehren. Auf Werk zurücksetzen Wählen drücken, um das Gerät auf Werks- einstellungen zurückzusetzen. Zur Bestätigung Akzept. drücken. Zum Abbrechen Aufheben drücken. REAGENZIEN / ZUBEHÖR Taste drücken, um das Menü... -
Seite 16: Photometer
BATTERIESTATUS Das Gerät führt beim Einschalten einen Selbsttest durch. Während des Tests wird ® das Hanna -Logo angezeigt. Nach 5 Sekunden wird, sofern der Test erfolgreich abgeschlossen wurde, die letzte gewählte Methode angezeigt. Das Batteriesymbol in der rechten oberen Ecke des Bildschirms zeigt den Ladungszustand der Batterie an: •... -
Seite 17: Hinweise Zum Gebrauch Der Küvetten
HINWEISE ZUM GEBRAUCH DER KÜVETTEN Gut verschließen : Verschließen Sie die Küvette stets mit dem HDPE-Kunststoff- stopfen und der Kappe, um Kontamination, Auslaufen oder Verdunstung von Substanzen zu vermeiden. Die Küvettenkappe verhindert auch das Eindringen von externem Licht während des Messvorgangs. Für reproduzierbare Ergebnisse achten Sie darauf, die Kappe jeweils gleich fest aufzuschrauben. -
Seite 18: Methodendurchführung
• Küvetten sofort nach der Messung leeren und reinigen. Anderenfalls kann sich das Küvettenglas permanent verfärben und zu verfälschten Messergeb- nissen führen. • Die in dieser Anleitung angegebenen Reaktionszeiten beziehen sich auf 25 °C. Bei Temperaturen unter 20 °C ist die Reaktionszeit entsprechend länger, bei Temperaturen über 25 °C kürzer anzusetzen. - Seite 19 Küvette aus dem Messschacht nehmen. 1 Messlöffel HI93714A-0 Reagenz A für Cyanid in die Küvette geben. Reagenzienflasche sofort nach der Entnahme verschließen. : Füllmenge des Messlöffels beachten. Achtung Reagenz nicht zusammenpressen und Löffel nicht überfüllen. Küvette sofort nach der Zugabe mit Kunststoff- stopfen und Küvettenkappe verschließen, um das entstehende Chlorgas nicht entweichen zu lassen.
- Seite 20 10. Küvette in den Messschacht einsetzen und sicherstellen, dass der Markierungsstrich der Küvette an der Markierung des Messschachtes ausgerichtet ist. 11. Messen drücken. D as Display zeigt einen Countdown von 25 Minuten an. Um den Countdown zu umgehen , Das Gerät führt die Mes- Messen erneut drücken.
-
Seite 21: Fehlermeldungen
Markierung des Messschachtes ausgerichtet ist bevor Sie Messungen durchführen. Wenn das Problem weiterhin besteht, wenden Sie sich bitte an den Kundendienst von Hanna Instruments. Die Blind- und Messprobenküvette wurde vertauscht. Setzen Sie die jeweils korrekte Küvette ein und wiederholen Sie Nullabgleich und Messung. - Seite 22 Englisch ist die einzige verfügbare Sprache. Die Hilfe- funktion ist nicht verfügbar. Starten Sie das Messgerät neu. Wenn das Problem weiterhin besteht, wenden Sie sich bitte an den Kundendienst von Hanna Instruments. Der Batterieladestand ist für eine ordnungsgemäße Funktion des Geräts zu niedrig. Ersetzen Sie die ver- brauchten Batterien durch neue.
-
Seite 23: Batteriewechsel
Reagenzien f. Cyanid, 300 Tests HI93714-03 WEITERES ZUBEHÖR Artikelnr. Beschreibung Transportkoffer, blau für HI977xx and 2 CAL Check Küvetten HI7101412 HI731318 Küvettenreinigungstuch (4 Stck.) Glasküvette (4 Stck.) HI731331 Küvettendeckel (4 Stck.) HI731336N Küvettenreinigungslösung (230 mL) HI93703-50 ® CAL Check Standardküvetten für Cyanid HI97714-11... -
Seite 24: Entsorgung
Zertifikat Alle Geräte von Hanna Instruments sind mit den Europäischen CE-Richtlinien konform. Entsorgung Gerät und Zubehör Entsorgen Sie das Produkt nicht über den Hausmüll sondern über geeignete Recyclingsysteme für elektrische und elektronische Geräte. Gebrauchte Batterien Dieses Produkt enthält Batterien. Um potenzielle Gefahren für Mensch und Umwelt zu vermeiden, entsorgen Sie Batterien nicht über den Hausmüll sondern über geeignete Recyclingsysteme. - Seite 25 Nachdruck - auch auszugsweise - nur mit schriftlicher Genehmigung gestattet. Hanna Instruments ist eine eingetragene Marke von Hanna Instruments Inc. Das Hanna Instruments Logo und CAL Check sind Marken von Hanna Instruments Inc. * Andere Firmen- und Produktnamen sind Marken oder eingetragene Marken der entsprechenden Markeninhaber.
- Seite 26 Hanna Instruments Deutschland GmbH An der Alten Ziegelei 7 89269 Vöhringen p: +49 7306 3579100 f: +49 7306 3579101 e: info@hannainst.de w: www.hannainst.de B_HI97714_2020_02 - Übersetzung der Original- Bedienungsanleitung MAN97714...
