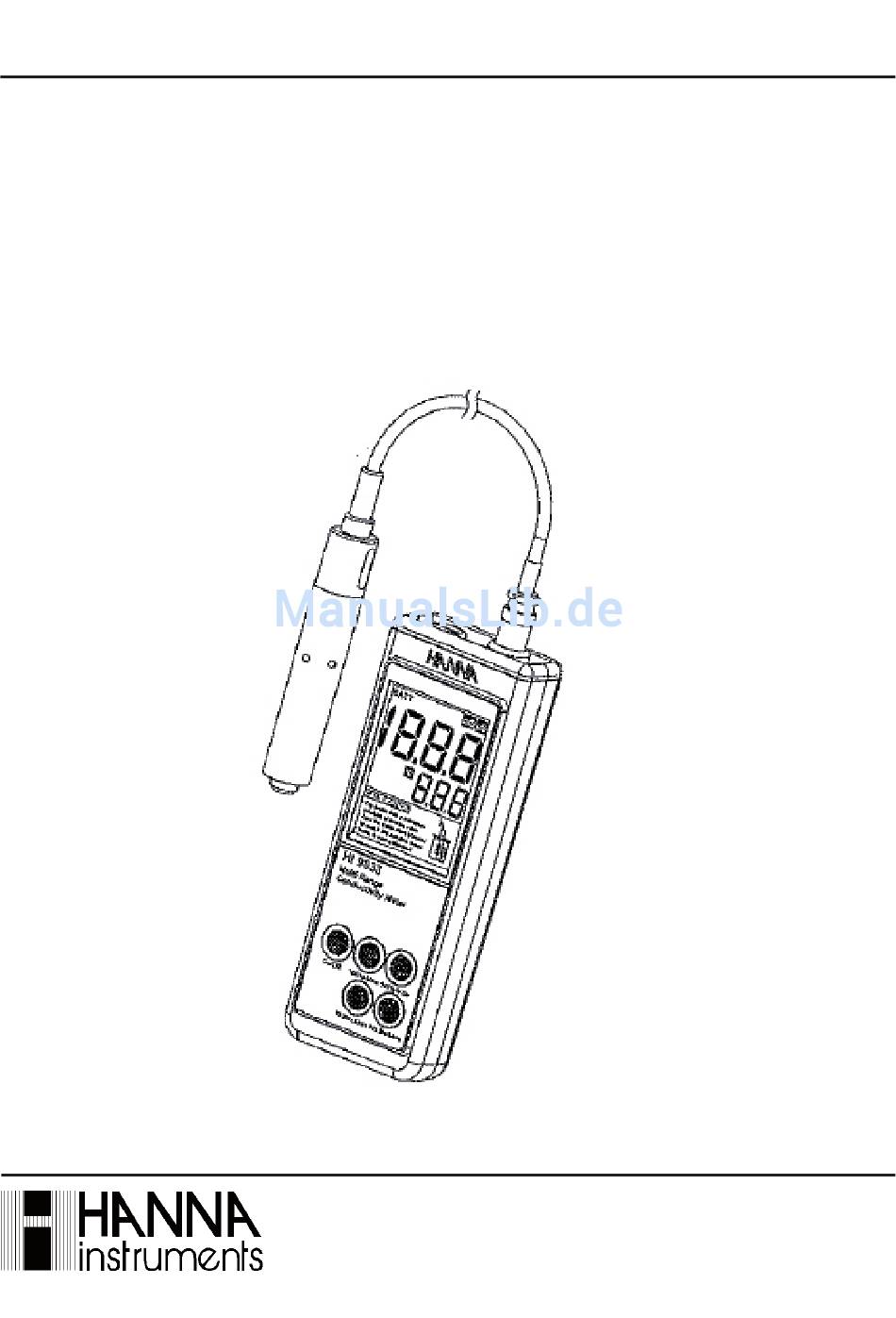

- Seite 1 Betriebsanleitung HI 9033 - HI 9034 Wasserdichte Handmessgeräte für Leitfähigkeit/TDS Stand: 06/11 w w w . h a n n a i n s t . c h...
-
Seite 2: Inhaltsverzeichnis
Lieber Kunde, danke, dass Sie sich für ein Produkt von Hanna instruments entschieden haben. Bitte lesen Sie diese Betriebsanleitung sorgfältig durch, bevor Sie das Messgerät benutzen. Die Anlei- tung liefert Ihnen die nötigen Informationen für einen korrekten Betrieb des Gerätes. Ausserdem gibt sie Ihnen eine genauere Vorstellung von seiner Vielseitigkeit. -
Seite 3: Vorprüfung
4-ring-potentiometrie, die einen höheren messbereich (messungen in abwässern...) als die amperometrische Methode ermöglicht. HI 9033 besitzt einen messbereich von 0,0 bis 199,9 ms/cm, HI 9034 von 0 bis 19,99 g/l (ppt). Dank dieser grossen messbereichsspanne können die Messgeräte in den Einsatzbereichen von deionisiertem Wasser bis hin zur salzlauge eingesetzt werden. -
Seite 4: Funktionsbeschreibung & Technische Daten Hi 9033
& TecHNIScHe DATeN HI 9033 1) lcD 2) 199,9 µs/cm-messbereich taste 3) on/off-taste 4) 19,99 ms/cm-messbereich taste 5) Batteriefachdeckel 6) Anschluss für Sonde 7) 199,9 ms/cm-messbereich taste 8) 1999 µs/cm-messbereich taste 9) sekundärdisplay ... -
Seite 5: Funktionsbeschreibung & Technische Daten Hi 9034
fuNkTIoNSBeScHreIBuNg & TecHNIScHe DATeN HI 9034 1) lcD 2) on/off-taste 3) 19,9 g/l-messbereich taste 4) 1999 mg/l-messbereich taste 5) Batteriefachdeckel 6) Anschluss für Sonde 7) 199,9 mg/l-messbereich taste 8) sekundärdisplay 9) primärdisplay 10) Steilheits-Kalibriertrimmer ... -
Seite 6: Funktionsbeschreibung Hi 76302W
fuNkTIoNSBeScHreIBuNg HI 76302W LeITfäHIgkeITSSoNDe 1) Abgeschirmtes 1 m-Kabel 2) 4 edelstahl-ringe 3) Entlüftungslöcher 4) pVc-schutzhülse... -
Seite 7: Bedienung
BeDIeNuNg VorbereitunG Jedes Messgerät wird mit den benötigten Batterien geliefert. En- tfernen Sie en Batteriefachdeckel, und achten Sie beim Einbau der Batterien auf die richtige Polarität (siehe Seite 14). Verbinden Sie die Sonde sicher mit dem Messgerät, indem Sie die Kontakte des Steckers an der Buchse ausrichten, den Stecker hineindrücken und ihn mit dem Gewindering festdrehen. - Seite 8 Ist keine Sonde angeschlossen, erscheint im Primär- und sekundärdisplay "---". Liegt der Messwert ausserhalb des gewählten Messbereiches, blinkt im Display die messbereichsgrenze auf. in diesem fall sollte der nächstgrösste Messbereich ausgewählt werden. temperatureffekt Die Leitfähigkeitssonde HI 76302W besitzt einen eingebauten temperatursensor und kompensiert automatisch jegliche tem- peraturschwankungen der messprobe.
-
Seite 9: Kalibrierung
Kunststoffbecher. im kapitel Zubehör (Seite 16) ist eine komplette liste der hanna ka- librierlösungen aufgeführt. VorGehensWeise fÜr hi 9033 • füllen sie ein becherglas bis auf 8 cm (3¼") mit Leitfähigkeits-Kalibrierlösung (falls möglich, befüllen Sie zwei Bechergläser und benutzen sie eines zum abspülen und eines zur kali-... -
Seite 10: Vorgehensweise Für Hi 9034
• bei stabilem messwert drehen sie den kalibriertrimmer, bis die anzeige den korrekten leitfähigkeitswert @25°c anzeigt. zum beispiel, bei HI 7030 drehen sie den trimmer bis der messwert 12,88 ms/cm @ 25°c im Display angezeigt wird. Hinweis: Es ist auch möglich, die Kalibrierung so zu standardi- sieren, dass die Werte statt auf 25°c (77°f) auf 20°c (68°f) kompensiert werden. - Seite 11 • tippen sie die sonde wiederholt auf den boden des becher- glases auf, um alle Luftblasen zu entfernen, die sich in der pVc-hülse verfangen haben. • liegt die temperatur der sonde nahe der der messprobe, stabilisiert sich die anzeige sehr schnell. im Display wird der temperaturkompensierte messwert angezeigt.
-
Seite 12: Leitfähigkeits-/Temperatur-Tabelle
LeITfäHIgkeITS-/ TemperATur-TABeLLe Die Leitfähigkeit einer wässrigen Lösung ist ein Mass für seine Fähigkeit, durch Bewegung von Ionen einen elektrischen Strom zu transportieren. Die leitfähigkeit steigt mit steigender temperatur stetig an. Dies wird beeinflusst durch typ und anzahl der ionen in der Lösung und durch die Viskosität der Lösung selbst. -
Seite 13: Tds-/Temperatur-Tabelle
TDS-/TemperATur- TABeLLe Der tDs-Wert einer wässrigen lösung ist direkt proportional zur leitfähigkeit. Der umrechnungsquotient beider parameter hängt von der chemischen Matrix der Messlösung ab und wird normalerweise auf einen faktor von 0,5 gesetzt (entsprechend einer caco -lösung). Dies bedeutet, dass 1 µs/cm gleich 0,5 mg/l (ppm) tDs ist. -
Seite 14: Wartung Der Sonde
WArTuNg Der SoNDe spülen sie die sonde nach einer Reihe von Messungen mit Leitungs- wasser ab. Falls eine gründlichere Reinigung erforderlich ist, entfernen sie die pVc-hülse, und reinigen sie die sonde mit einem tuch und spül- mittel. Setzen Sie die Hülse wieder auf und achten Sie darauf, dass Sie richtig mit den Entlüftungslöchern aufgesetzt ist. -
Seite 15: Batteriewechsel
BATTerIeWecHSeL bei schwachem batterieladestatus blinkt "batt" im Display und der nutzer wird darauf hingewiesen, dass die batterien noch maximal eine Stunde betriebsbereit sind. es wird empfohlen, die batterien sobald wie möglich auszu- tauschen. Zum Austausch der Batterien gehen Sie wie folgt vor: - Schalten Sie das Gerät aus. -
Seite 16: Zubehör
zuBeHör leitfähiGkeits- & tDs-kalibrierlösunGen hi 7030l 12880 µs/cm, 500 ml hi 7030m 12880 µs/cm, 230 ml hi 7031l 1413 µs/cm, 500 ml hi 7031m 1413 µs/cm, 230 ml hi 7033l 84 µs/cm, 500 ml hi 7033m 84 µs/cm, 230 ml hi 7034l 80000 µs/cm, 500 ml hi 7034m 80000 µs/cm, 230 ml... -
Seite 17: Garantie
HI 9033 und HI 9034 besitzen eine Garantie von 2 Jahren auf Fehler in Ausführung und Material, wenn sie für den beab- sichtigten Zweck genutzt und nach den Anweisungen gewartet werden. Auf die Sonden gewähren wir eine Garantie von 6 Monaten. -
Seite 18: Ce-Konformitätserklärung
ce-koNformITäTSerkLäruNg empfehlungen für Benutzer Bevor Sie diese Produkte benutzen, stellen Sie sicher, dass sie vollständig für die umgebung geeignet sind, in der sie benutzt werden sollen. Der metallring am ende der sonde ist empfindlich gegen elektrostatische Entladungen. Vermeiden Sie es daher, den Metallring zu berühren. Während der kalibrierung von messgeräten sollten esD-armbänder getragen werden, um mögliche Schäden der Sonde durch elektrostatische Entladungen zu vermeiden. - Seite 19 KONTAKT Hanna Instruments Switzerland AG Wassergrabe 14 6210 Sursee Tel.: +41 41 925 66 46 E-Mail: info@hannainst.ch www.hannainst.ch...
