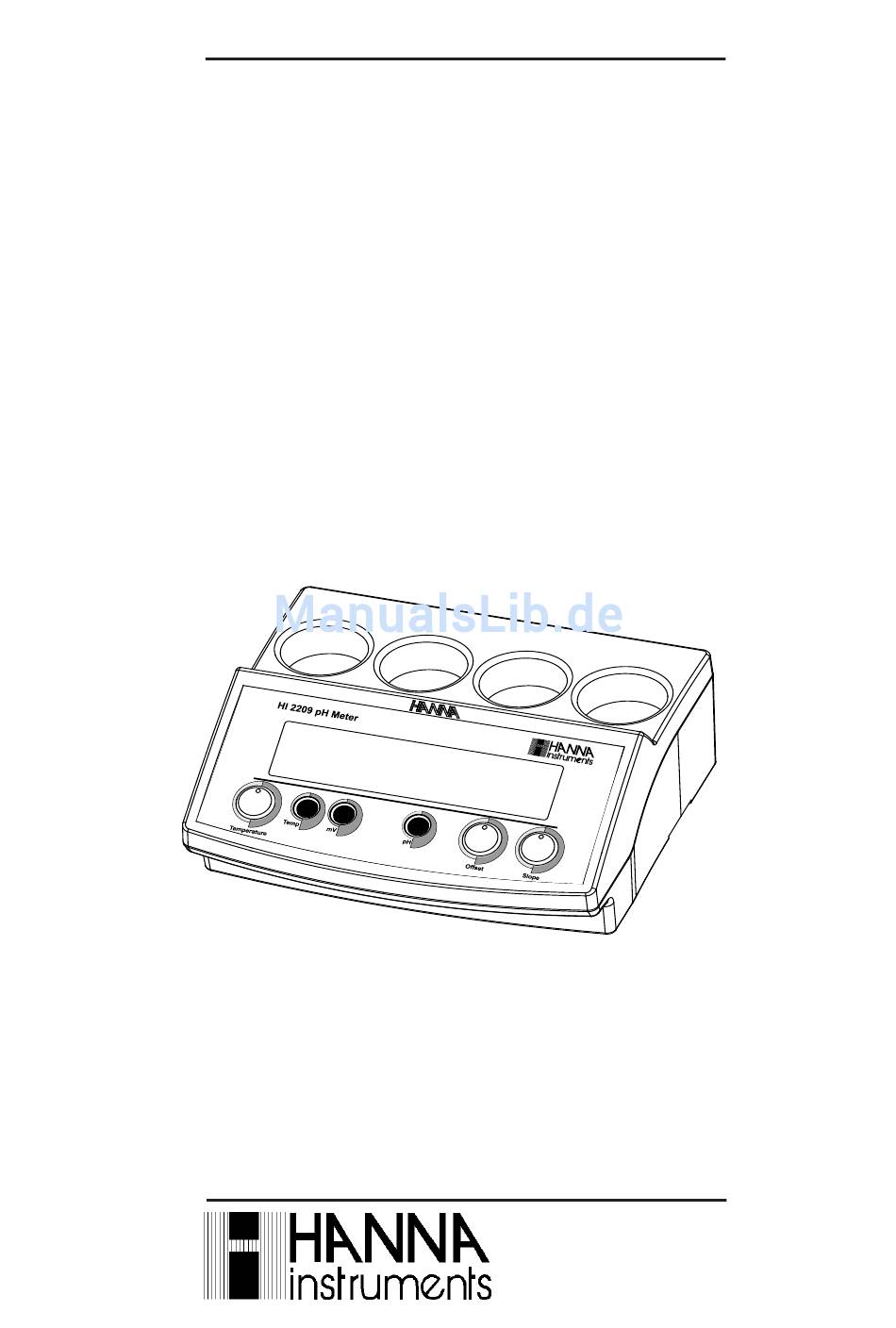

- Seite 1 Betriebsanleitung HI 2209 / HI 22091 Labor-pH-Meter für die Ausbildung Stand V2 2016 w w w . h a n n a i n s t . d e...
-
Seite 2: Inhaltsverzeichnis
Anleitung gibt Ihnen die nötigen Information- en, für den Betrieb dieser Messgeräteserie. Für weitergehende Fragen stehen wir Ihnen gerne zur Verfügung. Hanna Instruments Deutschland GmbH An der Alten Ziegelei 7 89269 Vöhringen Tel 07306 3579 100 Fax 07306 3579 101 info@hannainst.de... -
Seite 3: Eingangsprüfung

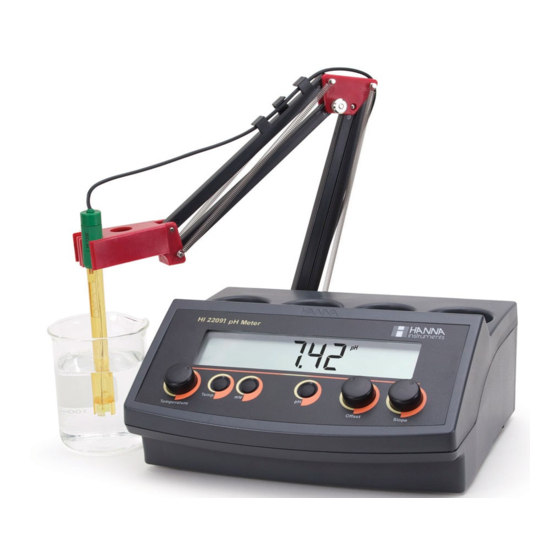

Gerät korrekt funktioniert. Jedes defekte Teil muss mit der Originalverpackung und dem gelieferten Zubehör zurückgeschickt werden. ALLgEmEINE bESCHREIbuNg HI 2209 und HI 22091 sind zur einfachen Hand- habung konzipiert. Sie besitzen eine grosse und leicht abzulesende LCD-Anzeige und ein benutzerfreundliches Bedi- enfeld. -
Seite 4: Funktionsbeschreibung
fuNKTIONSbESCHREIbuNg Frontseite Rückseite LCD-Anzeige Drehknopf zur Einstellung der Temperatur Auswahltaste Temperaturmessung Auswahltaste mV-Messung Auswahltaste pH-Messung pH-Offset-Einstellung (Nullpunkt) pH-Slope-Einstellung (Steilheit) Probenhalterung Analog-Ausgang (nur HI 22091) 10) BNC-Buchse für Elektrode 11) Buchse für Referenzelektrode 12) Anschlußbuchse 12 Volt-Adapter 13) AN/AUS-Schalter... -
Seite 5: Technische Daten
TECHNISCHE DATEN Meßbereich 0,00 bis 14,00 ±1999 Auflösung 0,01 Genauigkeit ±0,01 (@20°C / 68°F) mV ±1 Kalibrierung 2 Punkte; manuell mit Offset- und Steilheitsknopf Temperatur- Manuell von 0 bis 100°C kompensation (32 bis 212°F) Elektrode HI1332B Nachfüllbare pH- Kombinationselektr. mit doppelter Referenz, BNC-Stecker und 1m (3.3') Kabel (enthalten) Eingangsimpedanz... -
Seite 6: Bedienung
bEDIENuNg Inbetriebnahme Schliessen Sie den 12VDC-Adapter (HI 710006) an die dafür vorgesehene Buchse an (siehe Nr. 12 auf Seite 4). Anschluss der Elektroden Schliessen Sie für pH- oder Redox-Kombina- tionselektroden (mit interner Referenz) den BNC-Stecker an die entsprechende Buchse an (siehe Nr.10 auf Seite 4). - Seite 7 • Drücken Sie die pH-Taste, um den pH- Wert anzuzeigen. • Die Anzeige zeigt den pH-Wert der Testlösung kompensiert auf die Tem- peratur an. Falls Messungen nacheinander in verschiedenen Proben durchgeführt werden, sollte die Elektrode nach jeder Messung sorgfältig abgespült werden. Dadurch ist eine bessere Pflege gewährleistet, und Querverunreinigungen zwi schen den Proben werden verhindert.
-
Seite 8: Ph-Kalibrierung
pH-KALIbRIERuNg WICHTIG Der pH-Bereich des Messgerätes sollte rekalibriert werden: • Wenn das Gerät oder die Elektrode neu sind. • Wenn die pH-Elektrode ausgewechselt wurde. • Wenigstens einmal im Monat. • Nach Verwendung aggressiver Chemikalien. • Nach Reinigung und Austausch des Referenzelek- trolyts. • Für höchste Genauigkeit. VORBEREITUNG Füllen Sie kleine Mengen (bis zur 4cm/1½"- Marke) der pH7,01- (HI7007 oder HI8007) und pH4,01- (HI7004 oder HI8004) oder pH10,01- (HI7010 oder HI8010) Lösung in ein sauberes Becherglas. - Seite 9 • Stellen Sie die Temperatur der Pufferlö- sung fest, indem Sie ein ChecktempC oder ein Glasthermometer verwenden (z.B. 20°C). • Drücken Sie zur Wahl der Tempera- tureinstellung die Temp-Taste. • Stellen Sie mit dem Temperaturknopf die gemessene Temperatur auf der LCD ein. • Drücken Sie die pH-Taste, um den pH-Messwert zu wählen. •...
-
Seite 10: Ph-Werte Bei Verschiedenen Temperaturen
pH-WERTE bEI VERSCHIEDENEN TEmpERATuREN Die Temperatur beeinflusst den pH-Wert. Die Pufferlösungen zur Kalibrierung werden du- rch die Temperatur weniger beeinflusst als normale Lösungen. Verwenden Sie für eine präzise manuelle pH-Kalibrierung die Angaben aus folgender Tabelle: TEMP pH-WERTE °C °F 4,01 6,86 7,01 9,18 10,01 6,98 7,13 9,46 10,32... -
Seite 11: Wartung & Pflege Von Elektroden
pfLEgE & WARTuNg VON ELEKTRODEN Hinweis: Um Schäden an der Elektrode zu vermeiden, nehmen Sie die pH- Elektrode aus der Lösung, bevor Sie das Gerät abschalten. Wenn das Gerät abgeschaltet ist, trennen Sie die Elektrode vom Meßgerät, bevor Sie sie in die Aufbewahrungslösung tauchen. VORBEREITUNG Entfernen Sie die Schutzkappe. -
Seite 12: Durchführung Von Messungen
Für nachfüllbare Elektroden: Falls sich der Pegel der Nachfüllösung (Elektrolyt) mehr als 2½cm (1") unter dem Fülloch befindet, füllen Sie für Elektroden mit doppelter Referenzableitung die Elek- trolytlösungen HI7082 3,5M KCl oder HI8082 3,5M KCl nach. Füllen Sie für Elektroden mit einfacher Referen- zableitung die Elektrolytlösung HI7071 3,5M KCl+AgCl nach. -
Seite 13: Reinigung
Für nachfüllbare Elektroden: Befüllen Sie die Elektrode mit frischem Elektrolyt (HI7071 oder HI8071 für Elektroden mit doppelter Referenzableitung und HI7082 oder HI8082 für Elektroden mit zweifacher Referenzableitung). Stellen Sie die Elek- trode für mindestens eine Stunde aufrecht hin. Befolgen Sie die oben beschriebenen Anweisungen zur Aufbewahrung. -
Seite 14: Temperatur/Widerstand
TEmpERATuR/WIDERSTAND-KORRELATION füR pH- SENSITIVES gLAS VON HANNA Der Widerstand von Glaselektroden hängt teilweise von der Temperatur ab. Je niedriger die Temperatur, desto höher ist der Widerstand. Je höher der Widerstand, umso länger dauert es, bis der Messwert sich stabilisiert hat. Zusätzlich erhöht sich die Ansprechzeit bei Temperaturen unter 10°C. -
Seite 15: Zubehör
ZubEHÖR LÖSUNGEN ZUR pH-KALIBRIERUNG HI 70004P pH4,01 Pufferlösung, 20ml, 25 Beutel HI 70007P pH7,01 Pufferlösung, 20ml, 25 Beutel HI 70010P pH10,01 Pufferlösung, 20ml, 25 Beutel HI 7004L pH4,01 Pufferlösung, 460ml HI 7006L pH6,86 Pufferlösung, 460ml HI 7007L pH7,01 Pufferlösung, 460ml HI 7009L pH9,18 Pufferlösung, 460ml HI 7010L... - Seite 16 LÖSUNGEN ZUR REDOX-VORBEHANDLUNG HI 7091L Reduzierende Lösung zur Vorbehandlung, 460ml HI 7092L Oxydierende Lösung zur Vorbehandlung, 460ml pH-ELEKTRODEN Alle Elektroden, deren Artikelnummern auf den Buchsta- ben B enden, werden mit einem BNC-Stecker und 1m (3.3') Kabel geliefert. HI 1043B Glaskörper, doppelte Ableitung, nachfüllbar, Verwendung: Starke Säuren und Basen.
- Seite 17 HI 1330B Glaskörper, semimikro, einfache Ableitung, nachfüllbar, Verwendung: Labor, Glasfläschchen. HI 1331B Glaskörper, semimikro, einfache Ableitung, nachfüllbar, Verwendung: Kolben. HI 1230B Plastikkörper (PEI), doppelte Ableitung, gelgefüllt, Ver- wendung: Universell, Anwendungen im Freien. HI 2031B Glaskörper, semimikro, konisch, nachfüllbar, Verwend- ung: Halbfeste Produkte. HI 1332B Plastikkörper (PEI), doppelte Ableitung, nachfüllbar, An- wendung: Universell einsetzbar.
- Seite 18 FC 100B Plastikkörper (PVDF), doppelte Ableitung, nachfüllbar, pH-Kombinations-elektrode. Verwendung: Universell in der Lebensmittelindustrie einsetzbar. FC 200B Plastikkörper (PVDF), offene Ableitung, konisch, Viskolen, nicht nachfüllbar, pH-Kombinationselektrode. Verwend- ung: Fleisch & Käse. FC 210B Glaskörper, zweifache Ableitung, konisch, Viskolen, nicht nachfüllbar, pH-Kombinationselektrode. Verwendung: Milch, Joghurt.
- Seite 19 HI 1413B Glaskörper, einfache Ableitung, flache Spitze, Viskolen, nicht nachfüllbar, pH-Kombinationselek- trode. Verwendung: Oberflächenmessungen. REDOX-ELEKTRODEN HI 3131B Glaskörper, nachfüllbar, Redox-Kombinationselek- trode aus Platin. Verwendung: Titrationen. HI 3230B Plastikkörper (PEU), gelgefüllt, Redox-Kombina- tionselektrode aus Platin. Verwendung: Universell einsetzbar. HI 4430B Plastikkörper (PEI), gelgefüllt, Redox-Kombi- nationselektrode aus Gold.
-
Seite 20: Weiteres Zubehör
Verlängerungskabel für Elektroden mit Schraub- verbindung (an BNC-Adapter schraubbar) HI7855/1 Verlängerungskabel 1m (3.3') HI7855/3 Verlängerungskabel 3m (9.9') HI7855/5 Verlängerungskabel 5m (16.5') HI7855/10 Verlängerungskabel 10m (33') HI7855/15 Verlängerungskabel 15m (49.5') WEITERES ZUBEHÖR HI710006 12VDC Adapter, europäischer Stecker ChecktempC Thermometer in Taschenformat (Messbereich -50 bis 150°C) HI 76405 Elektrodenhalter... -
Seite 21: Referenzliste Für Elektrodenanwendungen
REfERENZLISTE füR ELEKTRODENAN- WENDuNgEN Anwendungsgebiet Elektroden 1. Aquarien HI 1332B, HI1911B 2. Badewasser HI 1910B, HI1130B 3. Bier HI1131B 4. Brot HI2031B, FC200B 5. Käse FC200B 6. Milchprodukte FC911B, FC100B 7. Verschmutztes Wasser HI1910B, HI1912B 8. Emulsionen HI1053B 9. Umgebung HI1230B 10. -
Seite 22: Garantie
HI 2209 und HI 22091 besitzen eine Ga- rantie von 2 Jahren auf Fehler in Ausführung und Material, wenn sie für den beabsichtigten Zweck genutzt und nach den Anweisungen gewartet werden. Die Sonden besitzen eine Garantie von 6 Monaten. Diese Garantie be- schränkt sich nur auf kostenlose Reparatur...
