Verwandte Anleitungen für Hanna Instruments HI 2300
Inhaltszusammenfassung für Hanna Instruments HI 2300

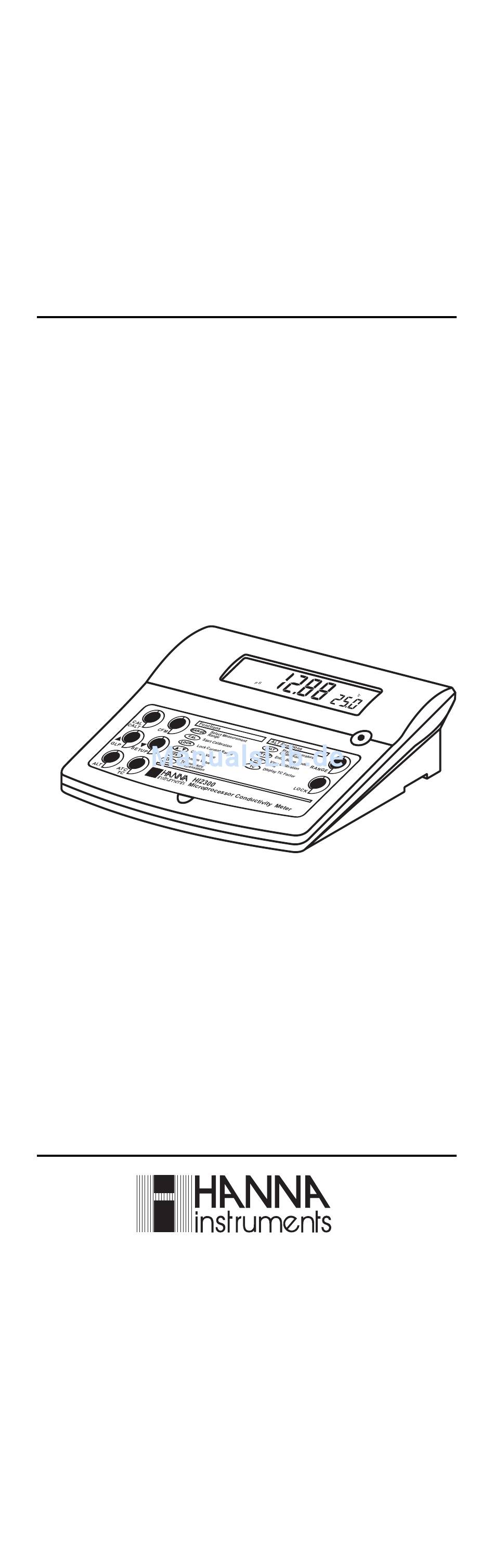

- Seite 1 Bedienungsanleitung HI 2300 pH- EC/TDS/NaCl/ºC- Leitfähigkeits- Tischmessgerät mit Mikroprozessor Version : 1 Datum : Jan 2005 w w w. h a n n a i n s t . c o m...
-
Seite 2: Inhaltsverzeichnis
Danke, dass Sie sich für ein Produkt von Hanna Instruments entschieden haben. Bitte lesen Sie diese Betriebsanleitung sorgfältig, bevor Sie das Messgerät HI 2300 in Betrieb nehmen. Diese Anleitung gibt Ihnen die nötigen Informationen, um das Messgerät korrekt zu benutzen. Außerdem gibt sie Ihnen eine genauere Vorstellung von seiner Vielseitigkeit in den verschiedenen Anwendungsgebieten. -
Seite 3: Vorprüfung
Ferner ist es möglich die Leitfähigkeit ohne Temperaturkompensation zu messen. Das Erreichen eines stabilen Messergebnisses wird mittels Stabilitätssymbol angezeigt. HI 2300 ermöglicht die Übertragung von Messwertdaten auf PC zur gesonderten Datenspeicherung Alle Rechte sind vorbehalten. Vervielfältigung als Ganzes oder in Teilen ohne schriftliche Einverständniserklärung des Besitzers... -
Seite 4: Funktionsbeschreibung
LOCK Lock Current Range Data Display TC Factor Change Value Confirm Value SETUP LOCK Temperature Compensation HI 2300 Microprocessor Conductivity Meter Rückseite Rear Panel POWER PROBE RS232 12VDC Display (LCD) Taste LOCK (Automatische Messbereichsauswahl) Taste RANGE zur Auswahl des Messparameters Taste CAL / CALT zur Wahl des Kalibriermodus Taste CFM zur Bestätigung der... -
Seite 5: Technische Daten
T E C H N I S C H E D A T E N T E C H N I S C H E D A T E N T E C H N I S C H E D A T E N T E C H N I S C H E D A T E N T E C H N I S C H E D A T E N Messbereich EC 0,00 bis 29,99 µS/cm... - Seite 6 EC-Kalibrierung 1 Punkt mit 6 gespeichertenPuffern 84,1413,5000,12880,80000,111800 µS/cm NaCl-Kalibrierung 1 Punkt mit HI 7037 Puffer (optional) Temperatur- 2-Punkte bei 0 und 50°C Kalibrierung (±1°C Einstellung) Temperatur- automatisch oder manuell von 0 bis 60°C Kompensation (kann abgeschaltet werden) Temperatur- 0.00 bis 6.00 %/°C (nur für EC und TDS) Koeffizient voreingestellter Wert ist 1,90%/°C TDS-Faktor...
-
Seite 7: Durchführung Einer Messung
D U R C H F Ü H R U N G E I N E R M E S S U N G D U R C H F Ü H R U N G E I N E R M E S S U N G D U R C H F Ü... -
Seite 8: Automatische Messbereichsauswahl
Bemerkungen Erscheint im Display die Anzeige "----" ist das Messergebnis außerhalb des Messbereiches. Ist das Messergebnis instabil, blinkt in der Anzeige das Symbol " ". Die Angabe "gm" entspricht der Konzentrationseinheit g/l. Führen Sie Messungen nur in einem kalibrierten Zustand durch. Um eine hohe Messgenauigkeit zu erreichen, wird empfohlen, die Messonde zunächst mit der zu untersuchenden Messprobe zu spülen. -
Seite 9: Ec / Tds-Kalibrierung
Keine Kompensation (NOTC): DieTemperatur der Messprobe wird bei der Angabe der Leitfähigkeit nicht mit berücksichtigt. Das Messergebnis wird in der unteren Displayhälfte angezeigt. Die Symbole "°C" und "%TC" blinken wenn dieser Modus aktiv ist. Es wird empfohlen, die Funktion (NOTC) nur in speziellen Ausnahmefällen zu verwenden. Drücken Sie die Taste ATC um eine der Kompensationsarten zu wählen. -
Seite 10: Nac-Kalibrierungl
Verwenden Sie stets Kalibrierpuffer in Messbereichsnähe Ihrer später verwendeten Messlösungen. Plastikprobenbecher können mögliche EMC-Interferenzen vermeiden. Während der Kalibrierung arbeitet HI 2300 mit der voreingestellten Temperaturkompensation von 1,90%/°C. Bei Änderung dieses Faktors kann der Messwert von dem auf der Kalibrierflasche angegebenen Wert abweichen. -
Seite 11: Ist Der Unkalibrierte Messwert Weit Vom Verwendeten
"BUF" blinken im Display. -> Benutzen Sie einen frischen und richtigen Puffer. Bem:II Während der Kalibrierung arbeitet HI 2300 mit der voreingestellten Temperaturkompensation von 1,90%/°C. Bei Änderung dieses Faktors kann der Messwert von dem auf der Kalibrierflasche angegebenen Wert bei 25°C abweichen. -
Seite 12: Temperaturkalibrierung
DE LA TEMPERATURE DE LA TEMPERATURE DE LA TEMPERATURE DE LA TEMPERATURE DE LA TEMPERATURE TEMPERATURKALIBRIERUNG TEMPERATURKALIBRIERUNG TEMPERATURKALIBRIERUNG TEMPERATURKALIBRIERUNG TEMPERATURKALIBRIERUNG ( ( ( ( ( nur für für techn. techn. Personal) Personal) für für für techn. techn. techn. Personal) Personal) Personal) Die Kalibrierung erfolgt an 2 Punkten bei 0,0°C und 50,0°C. -
Seite 13: Leitfähigkeits-/Temperaturtabelle
LEITFÄHIGKEITS-/ TEMPERATURTABELLE LEITFÄHIGKEITS-/ TEMPERATURTABELLE LEITFÄHIGKEITS-/ TEMPERATURTABELLE LEITFÄHIGKEITS-/ TEMPERATURTABELLE LEITFÄHIGKEITS-/ TEMPERATURTABELLE Die Leitfähigkeit einer wässrigen Lösung ist ein Maß für die Fähigkeit den elektrischen Strom in Form von Ionenbewegungen zu transportieren. Die Leitfähigkeit steigt mit zunehmender Temperatur an. Die Leitfähigkeit wird durch die Art und die Anzahl der Ionen in der Lösung und durch die Viskosität der Lösung beeinflusst. -
Seite 14: Programmmodus (Setup)
P R O G R A M M M O D U S ( S E T U P ) P R O G R A M M M O D U S ( S E T U P ) P R O G R A M M M O D U S ( S E T U P ) P R O G R A M M M O D U S ( S E T U P ) P R O G R A M M M O D U S ( S E T U P ) -
Seite 15: Glp-Funktionen
Der jeweils blinkende Displayteil kann mitttels der Pfeiltasten verändert werden. Drücken Sie die CFM-Taste um Ihre Eingabe zu bestätigen. Bem: Drücken Sie ALT+FNC wenn Sie das Menü ohne Speicherung beenden wollen. Die nachfolgenden Tabelle zeigt die veränderbaren Systemfaktoren, Ihre Wertebereiche und die Werkseinstellungen: Faktor Beschrei b ung Werteberei c h... - Seite 16 Drücken Sie nun die RANGE-Taste. Nun erscheinen die letzten Kalibrierdaten in folgender Reihenfolge: letztes Kalibierdatum RANGE Jahr der letzten Kalibrierung z.B. 2000 Tageszeit der letzten Kalibrierung Zellkonstante (K) Nullpunkt (offset) Diese Information erscheint nur wenn eine Nullpunktkalibrierung durchgeführt wurde bei 0,00 µS. Kalibrierung mittels Kalibrierlösung 1413 µS/cm.
-
Seite 17: Datenübertragung Auf Pc
Merke: Mittels ALT+GLP wird das Menü GLP-Daten verlassen. Wird die Kalibrierung nicht abgeschlossen nachdem der ID- Code eingegeben wird, erscheint im Display die Anzeige "no CAL". Drücken Sie RANGE oder ALT+GLP um den Messmodus zu verlassen. Eine Kalibrierdatenspeicherung erfolgt nur im EC und NaCl Messmodus. -
Seite 18: Sondenpflege
S O N D E N P F L E G E S O N D E N P F L E G E S O N D E N P F L E G E S O N D E N P F L E G E S O N D E N P F L E G E Spülen Sie die Sonde nach jeder Messung mit Wasser ab. - Seite 19 SONDEN-REINIGUNGSLÖSUNG HI 7061M allg. Reinigungslös., 230ml Flasche HI 7061L allg. Reinigungslös., 460ml Flasche HI 8061M allg. Reinigungslös., 230ml lichtdichte Flasche HI 8061L allg. Reinigungslös., 460ml lichtdichte Flasche WEITERES ZUBEHÖR HI 76310 Pt-4-Ring Leitfähigkeits/TDS-Sonde mit Temperatursensor und 1m Kabel. HI 710006 12V-Adapter HI 920010 Schnittstellenkabel 9 auf 9 pin Ò...
-
Seite 20: Garantie
GARANTIE GARANTIE GARANTIE GARANTIE Alle Messgeräte von Hanna Instruments besitzen eine Garantie von zwei Jahren auf Fehler in Ausführung und Material, wenn sie für den beabsichtigten Zweck genutzt und nach den Anweisungen gewartet werden. Die Messonde HI 76310 besitzt eine Garantie von sechs Monaten.
