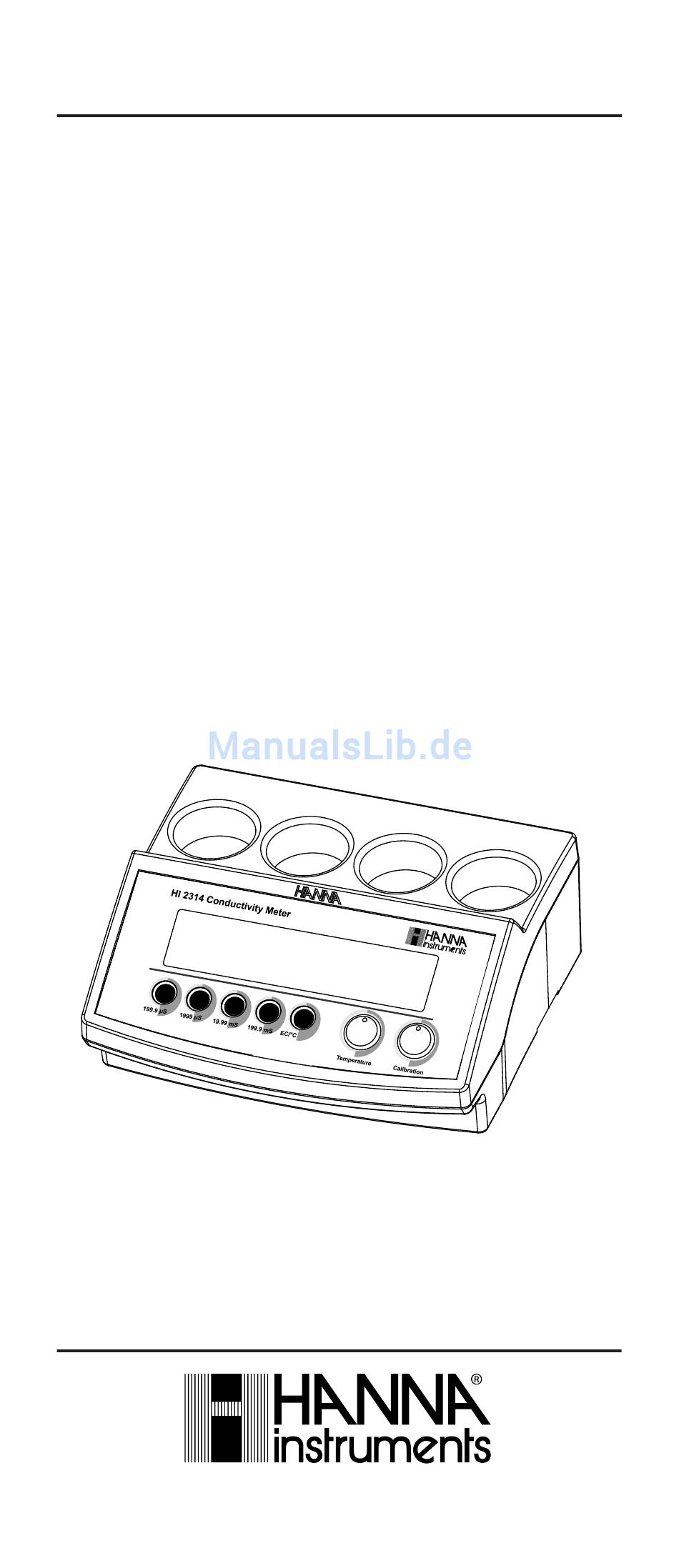

- Seite 1 Bedienungsanleitung HI2314 HI2315 HI23151 Leitfähigkeits- Tischmessgeräte für die Ausbildung V2 2016 w w w . h a n n a i n s t . d e...
-
Seite 2: Inhaltsverzeichnis
Wir bedanken uns dass Sie sich für ein Produkt von Hanna Instruments entschieden haben. Bitte lesen Sie diese Betriebsanleitung sorgfältig durch bevor Sie das Messinstrument in Betrieb nehmen. Diese Anleitung enthält die nötigen Informationen, um das Messgerät richtig zu bedienen. -
Seite 3: Vorprüfung
vorprüfung entehmen Sie das Messinstrument der Verpackung und überprüfen Sie sorgfältig, ob beim Versand Schädenen tstanden sind. Falls ein erken- nbarer Schaden vorliegt, benachrichtigen Sie Ihren lieferanten. Im lieferumfang jedes Modells sind enthalten: • 4-ring-leitfähigkeitssonde mit 1 m Festkabel • HI 76300 für HI 2314 •... -
Seite 4: Funktionsbeschreibung Hi 2314
funktionsbeschreibung hi 2314 Frontseite Rückseite 1) lcD-Anzeige 2) 199.9 µS-Taste zur Wahl des Bereiches 0,0 bis 199,9 µS/cm 3) 1999 µS-Taste zur Wahl des Bereiches 0,0 bis 1999 µS/cm 4) 19.99 mS-Taste zur Wahl des Bereiches 0,00 bis 19,99 mS/cm 5) 199.9 mS-Tate zur Wahl des Bereiches 0,0 bis 199,9 mS/cm 6) ec/°c-Taste zur Wahl zwischen leitfähigkeitsmesswert oder manueller Temperaturkompensation... -
Seite 5: Technische Daten Hi 2314
technische daten hi 2314 Messbereiche 0,0 bis 199,9 µS/cm / 0 bis 1999 µS/cm 0,00 bis 19,99 mS/cm / 0,0 bis 199,9 mS/cm Auflösungen 0,1 µS/cm / 1 µS/cm 0,01 mS/cm / 0,1 mS/cm Genauigkeit ±1% des Messbereiche (excl. Sondenfehler) (@20°C) Kalibrierung manuell, 1-Punkt mittels Potentiometer... -

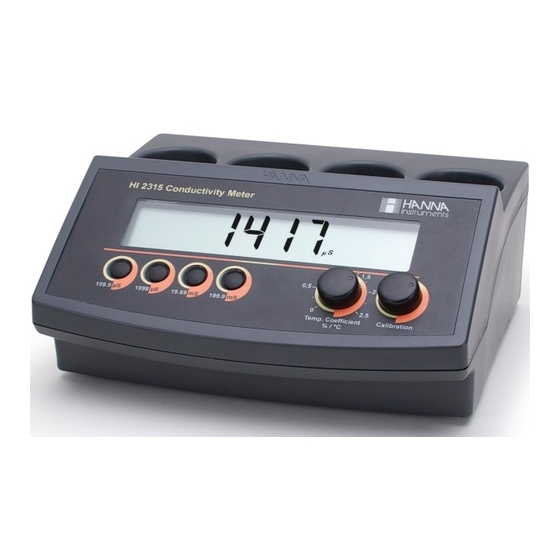

Seite 6: Funktionsbeschreibung Hi 2315
funktionsbeschreibung hi 2315 Vorderseite Rückseite 1) lcD-Anzeige 2) 199.9 µS-Taste zur Wahl des Bereiches 0,0 bis 199,9 µS/cm 3) 1999 µS-Taste zur Wahl des Bereiches 0,0 bis 1999 µS/cm 4) 19.99 mS-Taste zur Wahl des Bereiches 0,00 bis 19,99 mS/cm 5) 199.9 mS-Tate zur Wahl des Bereiches 0,0 bis 199,9 mS/cm 6) Potentiometer für die manuelle Temperaturkompensation 7) kalibrierpotentiometer... -
Seite 7: Technische Daten Hi 2315 / Hi 23151
techn. daten hi 2315 / hi23151 Messbereiche 0,0 bis 199,9 µS/cm / 0 bis 1999 µS/cm 0,00 bis 19,99 mS/cm / 0,0 bis 199,9 mS/cm Auflösungen 0,1 µS/cm / 1 µS/cm 0,01 mS/cm / 0,1 mS/cm Genauigkeit ±1% des Messbereiche (excl. Sondenfehler) (@20°C) Kalibrierung manuell, 1-Punkt mittels Potentiometer... -
Seite 8: Bedienung
Sie leitfähigkeitsmessungen durchführen (siehe Abschnitt Kalibrierung, Seite 10). Hinweis: Benutzen Sie möglichst Plastikbecher, um eMc-Interferenzen zu vermeiden. leITfäHIGKeITSMeSSUnGen MIT HI2314 • Schalten Sie das Messgerät mittels der Taste On/Off ein. • Tauchen Sie die Sonde soweit in die Lösung, dass die löcher der Hülse mindestens 0,5cm... - Seite 9 Hinweis: Bei einer blinkenden endpunktanzeige ist der Messbereich überschritten. in diesem Fall muss der nächst höhere Messbereich eingestellt werden. • Warten Sie solange bis sich der Messwert stabilisiert hat. Das LC- Display zeigt den temperaturkompensierten leitfähigkeitswert an. leITfäHIGKeITSMeSSUnGen MIT HI2315 • Schalten Sie das Messgerät mittels der Taste On/ Off ein. • Tauchen Sie die Sonde soweit in die Lösung, dass die löcher der Hülse mindestens 0,5cm eingetaucht sind.
-
Seite 10: Kalibrierung
Dies dient dazu, die Verunreinigung der kalibrierlösungen zu minimieren und so eine höhere genauigkeit zu gewährleisten. Verwenden Sie möglichst Plastikbecher, um eMc-Interferenzen zu vermeiden. KAlIBRIeRUnG BeI MODell HI2314 • Gießen Sie eine kleine Menge Leitfähig- keitslösung, z.B. HI7030 (12,88 mS/cm @ 25°c) in einen Plastikbecher. -
Seite 11: Kalibriertung Bei Modell Hi2315
• Drücken Sie zur Wahl des Leitfähigkeitswertes die “ec/°c” -Taste, und wählen Sie einen geeigneten Bereich aus: 199.9 µS für HI7033, 1999µS für HI7031, 19.99 mS für HI7030 oder 199.9 mS für HI7034. Hinweis: Bei einer blinkenden endpunktanzeige ist der Messbereich überschritten. In diesem Fall muss der nächst höhere Messbereich eingestellt werden. - Seite 12 • Stellen Sie mittels dem „TEMPERATURE COEFFICIENT“- Potentiometer den Wert des Temperaturkoeffizienten der lösung ein (siehe Abschnitt Bestimmung des Temperaturkoeffizenten einer Lösung, Seite 14). (In der regel 2%/°c). • Wählen Sie nun den gewünschten Leitfähigkeitsmessbereich aus. „199.9 µS“ für HI 7033 „1999µS“ für HI 7031 „19.99 mS“ für HI 7030 „199.9 mS“ für HI 7034 • Warten Sie einige Minuten, bis sich der Messwert stabilisiert hat, und stellen Sie mit dem “cAlIBrATIoN”-Trimmer den Wert der Pufferlösung bei 25°c auf dem Display ein;...
-
Seite 13: Leitfähigkeit/Temperaturtabelle
leitfähigkeit/temperaturtabelle Die leitfähigkeit einer wässrigen lösung ist ein Maß für die Fähigkeit elektrischen Strom in Form von Ionenbewegung zu transportieren. Die leitfähigkeit steigt mit der Temperatur an. Die leitfähigkeit wird durch die Art und die Anzahl der Ionen in der lösung und durch die Viskosität der lösung beeinflusst. -
Seite 14: Bestimmung Des Temperaturkoeffizienten Einer Lösung
bestimmung des temperaturkoeffizient- en einer lösung ( nur bei ec 2315) • Tauchen Sie die Sonde in eine Probelösung, und stellen Sie mit dem “TeMPerATure coeFFIcIeNT”-Potentiometer 0% (d.h. keine kompensation) ein. • Temperieren Sie die Probe und Sonde auf eine Temperatur von 25°c und notieren Sie den leitfähigkeitswert c25. • Temperieren Sie die Probe und Sonde nun auf eine Temperatur t°C her, die etwa 5°c bis 10°c von 25°c abweicht und notieren Sie den leitfähigkeitswert ct. -
Seite 15: Wartung Der Sonden
wartung der sonden Spülen Sie die Sonde nach einer Messreihe mit leitungswasser ab. Falls eine gründlichere reinigung erforderlich ist, entfernen Sie die Hülse und reinigen Sie die Sonde mit einem Tuch oder einem reini- gungsmittel ohne Schleifwirkung. rekalibrieren Sie das gerät nach reinigung der Sonde. -
Seite 16: Zubehör
zubehör leITfäHIGKeIT-PUffeRlöSUnGen: HI7030L 12880µS/cm , 460ml HI7030M 12880µS/cm , 230ml HI7031L 1413µS/cm , 460ml HI7031M 1413µS/cm , 230ml HI7033L 84µS/cm , 460ml HI7033M 84µS/cm , 230ml HI7034L 80000µS/cm , 460ml HI7034M 80000µS/cm , 230ml HI7035L 111800µS/cm , 460ml HI7035M 111800µS/cm , 230ml HI7039L 5000µS/cm , 460ml HI7039M... -
Seite 17: Garantie
Diese Messgeräte von Hanna Instruments besitzen eine garantie von zwei Jahren gegen Fehler in Ausführung und Material, wenn sie für den beabsichtigten Zweck genutzt und nach den Anweisungen gewartet werden. Die elektroden und Sonden besitzen eine garantie von sechs Monaten.
