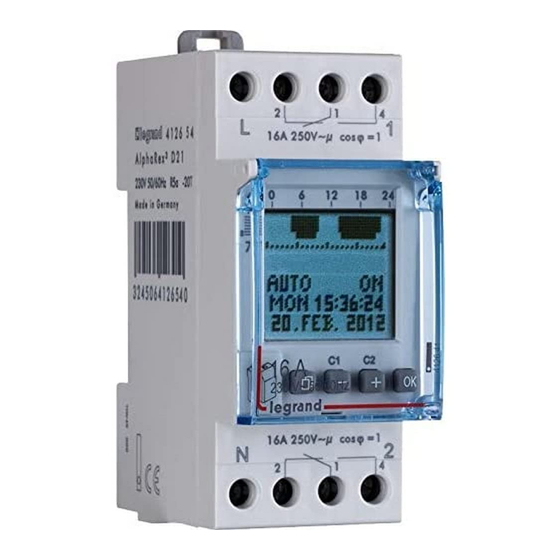

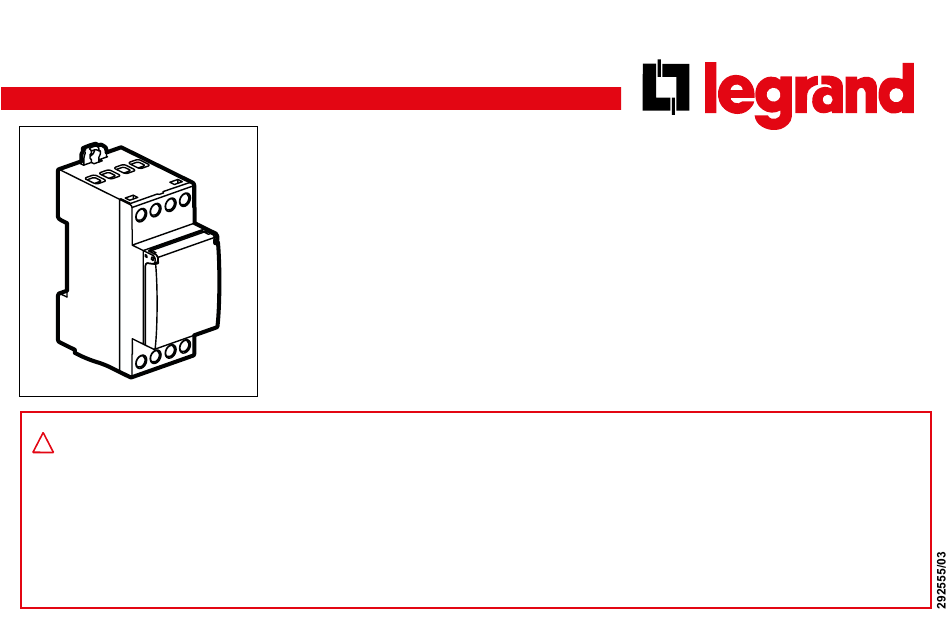

Schaltuhr
AlphaRex
D21 - 1 Kanal
3
4 126 31 / 32 / 33 - 047 61 / 63 / 6047 60
!
Sicherheitshinweise
Dieses Produkt darf nur durch eine Elektrofachkraft installiert werden, anderenfalls besteht Brandgefahr oder Gefahr eines elektri-
schen Schlages.
Vor der Installation die Bedienungsanleitung lesen, den produktspezifischen Montageort beachten und nur Originalzubehör benut-
zen. Alle Produkte von Legrand dürfen ausschließlich von speziell geschulten Legrand-Mitarbeitern geöffnet und repariert werden.
Durch unbefugte Öffnung oder Reparatur erlöschen alle Haftungs-, Ersatz- und Gewährleistungsansprüche.
Das Gerät enthält eine LiMnO
spezifischen gesetzlichen Bestimmungen umweltgerecht entsorgt werden.
Primärzelle. Diese muss nach Produktlebensdauer fachgerecht entnommen und nach den landes-
2
®
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für LEGRAND AlphaRex3 D21
Inhaltszusammenfassung für LEGRAND AlphaRex3 D21
- Seite 1 Vor der Installation die Bedienungsanleitung lesen, den produktspezifischen Montageort beachten und nur Originalzubehör benut- zen. Alle Produkte von Legrand dürfen ausschließlich von speziell geschulten Legrand-Mitarbeitern geöffnet und repariert werden. Durch unbefugte Öffnung oder Reparatur erlöschen alle Haftungs-, Ersatz- und Gewährleistungsansprüche.
-
Seite 2: Technische Daten
Technische Daten 4 126 31 4 126 32 4 126 33 047 61 6047 60 047 63 Anschlußspannung: 230V 50/60Hz 120V 50/60Hz 24V AC/DC Wirkleistungsaufnahme: ca. 1 W Schaltausgang: 1 Umschalter 16A 250V~µ cos ϕ = 1 Parallelkompensation: 600W max. 70µF Ganggenauigkeit: ~ 0,1 s / Tag eindrähtig... - Seite 3 Anschlußspannung Wochenübersicht der programmierten Schaltzeiten, Auflösung 0,5h Funktion Schaltzustand Aufnahme für Datenschlüssel Tag, Uhrzeit, Datum max. 16 A max. 250 V AC Wirkungsweise Typ 1.B. S. T. 2000 VA 4000 W 600 W 70µF 2000 W IEC/EN 60730-1, IEC/EN 60730-2-7 Betrieb in üblicher Umgebung Montage: Verteilereinbau, Verschmutzungsgrad: 2 Schaltausgang potentialfrei...
- Seite 4 Menüauswahl, Zurück in das Menu, Betätigung >1s = Betriebsanzeige Bestätigung der Auswahl oder Übernahme der Parameter Auswahl der Menüpunkte oder Einstellen der Parameter. Übersicht Dieses Symbol signalisiert, dass die Auswahl aktiv ist. * Nur im EXPERT-Modus verfügbar. ...
-
Seite 5: Sprache Einstellen
Zeit/Datum und Sommerzeit einstellen Sprache einstellen Sommerzeit ±1h Europa: Werkseinstellung. SPEZIELL: Die Sommerzeitumschaltung kann durch Eingabe eines Anfangs-/ und Enddatums frei program- miert werden und wird in den folgenden Jahren immer am gleichen Wochentag, z. B. Sonntag, ausgeführt. - Seite 6 Programmierung Ein Programm besteht aus einer Einschaltzeit, Ausschaltzeit und zugeordneten Einschalt- und Ausschalttagen. Programme mit vordefinierten Ein-/ Ausschalttagen: MO bis SO, MO bis FR, SA und SO, hierzu brauchen nur noch die Schaltzeiten eingestellt werden. Mit Auswahl INDIVIDUEL können Schaltzeiten beliebigen Tagen zugeordnet werden.
-
Seite 7: Kontrasteinstellung
Betriebsarten • Auto - Automatikbetrieb • Dauer EIN • Dauer AUS • Extra Der vom Programm vorgegebene Schaltzustand wird umgekehrt. Mit dem nächsten wirksamen Schaltbefehl übernimmt die Schaltuhr wieder das Ein- und Ausschalten. 1 h-Test Kontrasteinstellung Bei Aktivierung wird der Ausgang für 1 Stunde eingeschaltet. - Seite 8 Datenschlüssel oder 4 128 72/73 Programme von der Schaltuhr auf einen Datenschlüssel übertragen (SCHLUESSEL SCHREIBEN). Hinweis! Vorhandene Programme des Datenschlüssels werden überschrieben. oder Programme vom Datenschlüssel auf die Schaltuhr übertragen (SCHLUESSEL LESEN). Hinweis! Vorhandene Programme der Schaltuhr werden überschrieben.
-
Seite 9: Betriebsstundenzähler
Betriebsstundenzähler Anzeige der Relaiseinschaltdauer (0 bis 65535 h) und des Datums der letzten Rückstellung. Zufallsfunktion Funktion zur Anwesenheitssimulation. Funktion AKTIV, die programmierten Schaltzyklen werden im Bereich von ± 15 Minuten zufällig verschoben. - Seite 10 Pincode PINCODE Aktiv: Bedienung der Schaltuhr nur nach vorheriger Eingabe des PINCODE. Bei akti- viertem Pincode wird der Zugriff auf die Tasten- und Schlüsselfunktionen 1 Minute nach der letzten Tastenbetätigung gesperrt. Durch Auswahl von PASSIV oder nach einem Reset wird die Zugriffssperre aufgehoben. Beispiel...
- Seite 11 Expertenmodus Der Expertenmodus erweitert das Gerät um weitere Funktionen: • Netzsynchronisation zur Verbesserung der Ganggenauigkeit • Zyklusfunktion Achtung: Bei einem Wechsel von AKTIV nach PASSIV werden die zusätzlichen Menüpunkte wieder aus- geblendet und alle Einstellungen im Expertenmodus gehen verloren. Nach erneuter Aktivierung wird der Expertenmodus wieder mit den Grundeinstellungen ausgeführt.
- Seite 12 Ferien Nach Aktivierung wird das Ferienprogramm zwischen Anfangsdatum 0:00h und Enddatum 24:00h (FEST EIN/AUS) ausgeführt. Nach einmaligem Ablauf muss das Ferienprogramm erneut aktiviert werden.
-
Seite 13: Aktivieren / Deaktivieren Der Netzsynchronisation
Aktivieren / Deaktivieren der Netzsynchronisation Diese Funktion ist im Experten-Modus verfügbar. PASSIV ist voreingestellt. Zur Erhöhung der langfristigen Ganggenauigkeit ist es vorteilhaft, in 50/60Hz Netzen mit Frequenzabgleich, die Sychronisation zu aktivieren. - Seite 14 Zyklus Diese Funktion ist im Experten-Modus verfügbar. Für zyklische Schaltbefehle wird die Einschaltdauer durch Oder-Verknüpfung von Programmen aller Typen festgelegt. Innerhalb dieser Grenzen läuft dann ein fester Zyklus von Ein- und Auszeit ab. Der Zyklus begin- nt immer mit der Ein-Zeit. Zyklusdauer und die Ein-Zeit innerhalb des Zyklus sind für alle Einschaltzeiten gleich lang.
- Seite 15 15:00:00 15:10:00 15:20:00 15:30:00 0:10:00 0:10:00 0:10:00 15:32:00 Programm n Programm 1 Relais Kanal 1 0:04:00 0:04:00 0:04:00...
- Seite 16 Vor dem Ausbau des Moduls muss das Gerät freigeschal- Reset tet werden, da ansonsten die Gefahr eines elektrischen Hinweis! Schlages besteht. Der Speicher wird gelöscht, alle eingestell- Das Gerät erst wieder nach Einbau des Moduls mit Span- ten Daten gehen verloren. nung versorgen.
