LEGRAND AlphaRex3 eco D11s astro Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für AlphaRex3 eco D11s astro:
- Installationsanleitung (4 Seiten) ,
- Bedienungsanleitung (9 Seiten)
Werbung

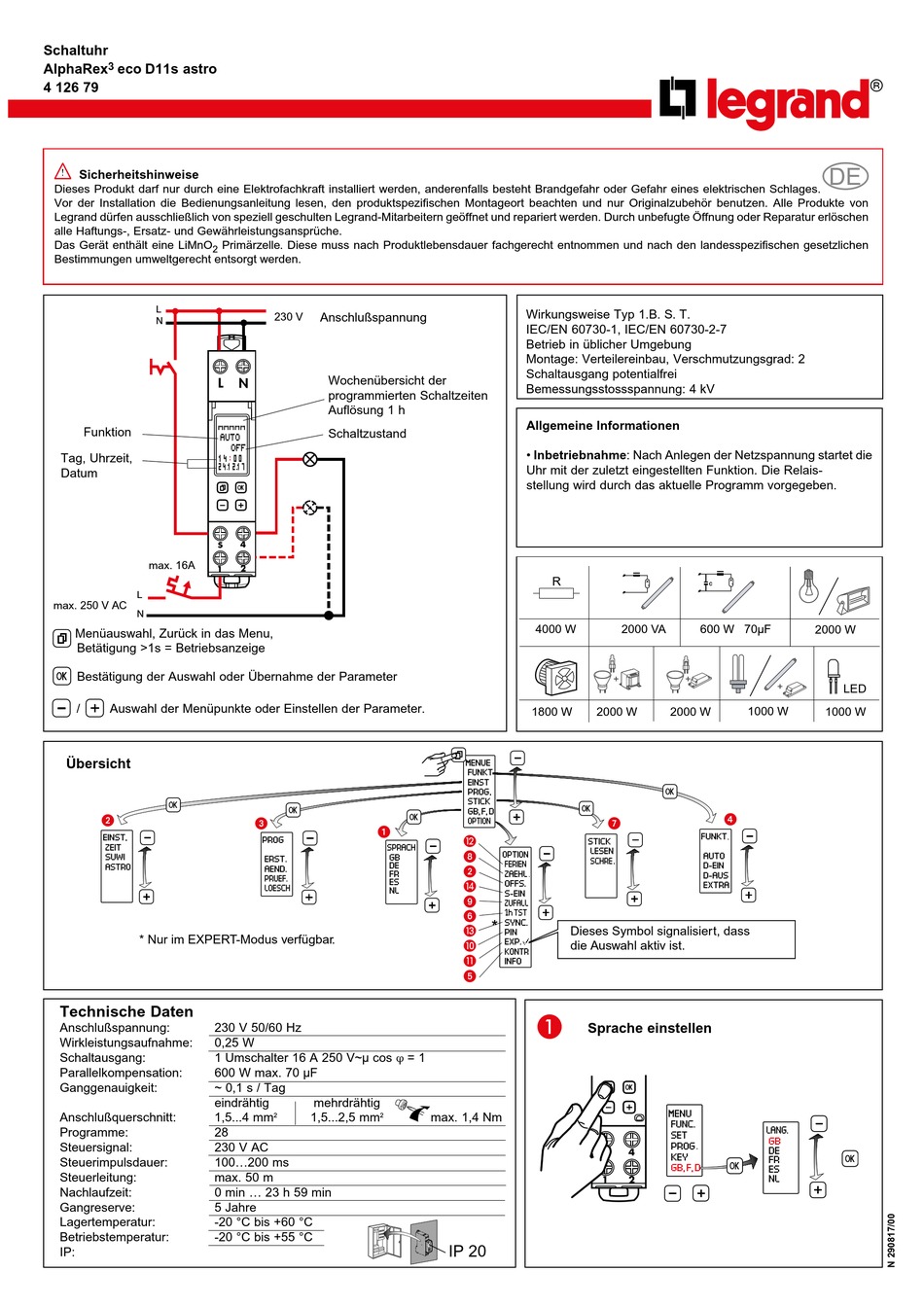

Schaltuhr
3
AlphaRex
eco D11s astro
4 126 79
!
Sicherheitshinweise
Dieses Produkt darf nur durch eine Elektrofachkraft installiert werden, anderenfalls besteht Brandgefahr oder Gefahr eines elektrischen Schlages.
Vor der Installation die Bedienungsanleitung lesen, den produktspezifischen Montageort beachten und nur Originalzubehör benutzen. Alle Produkte von
Legrand dürfen ausschließlich von speziell geschulten Legrand-Mitarbeitern geöffnet und repariert werden. Durch unbefugte Öffnung oder Reparatur erlöschen
alle Haftungs-, Ersatz- und Gewährleistungsansprüche.
Das Gerät enthält eine LiMnO
2
Bestimmungen umweltgerecht entsorgt werden.
L
N
Funktion
Tag, Uhrzeit,
Datum
S
max. 16A
1
L
max. 250 V AC
N
Menüauswahl, Zurück in das Menu,
Betätigung >1s = Betriebsanzeige
Bestätigung der Auswahl oder Übernahme der Parameter
/
Auswahl der Menüpunkte oder Einstellen der Parameter.
Übersicht
EINST
ZEIT
SUWI
ASTRO
* Nur im EXPERT-Modus verfügbar.
Technische Daten
Anschlußspannung:
230 V 50/60 Hz
Wirkleistungsaufnahme:
0,25 W
Schaltausgang:
1 Umschalter 16 A 250 V~µ cos ϕ = 1
Parallelkompensation:
600 W max. 70 µF
Ganggenauigkeit:
~ 0,1 s / Tag
eindrähtig
Anschlußquerschnitt:
1,5...4 mm
Programme:
28
Steuersignal:
230 V AC
Steuerimpulsdauer:
100...200 ms
Steuerleitung:
max. 50 m
Nachlaufzeit:
0 min ... 23 h 59 min
Gangreserve:
5 Jahre
Lagertemperatur:
-20 °C bis +60 °C
Betriebstemperatur:
-20 °C bis +55 °C
IP:
Primärzelle. Diese muss nach Produktlebensdauer fachgerecht entnommen und nach den landesspezifischen gesetzlichen
Anschlußspannung
230 V
Wochenübersicht der
programmierten Schaltzeiten
Auflösung 1 h
Schaltzustand
4
2
PROG
SPRACH
GB
ERST.
DE
AEND.
FR
PRUEF.
ES
LOESCH
NL
mehrdrähtig
1,5...2,5 mm
2
2
Wirkungsweise Typ 1.B. S. T.
IEC/EN 60730-1, IEC/EN 60730-2-7
Betrieb in üblicher Umgebung
Montage: Verteilereinbau, Verschmutzungsgrad: 2
Schaltausgang potentialfrei
Bemessungsstossspannung: 4 kV
Allgemeine Informationen
• Inbetriebnahme: Nach Anlegen der Netzspannung startet die
Uhr mit der zuletzt eingestellten Funktion. Die Relais-
stellung wird durch das aktuelle Programm vorgegeben.
R
4000 W
2000 W
1800 W
MENUE
FUNKT
EINST
PROG
STICK
GB, F, D
OPTION
STICK
LESEN
OPTION
SCHRE
FERIEN
ZAEHL
OFFS.
S-EIN
ZUFALL
1h TST
SYNC.
Dieses Symbol signalisiert, dass
PIN
EXP.
die Auswahl aktiv ist.
KONTR
INFO
A
Sprache einstellen
max. 1,4 Nm
S
1
IP 20
c
2000 VA
600 W 70µF
+
+
+
2000 W
1000 W
FUNKT
AUTO
D-EIN
D-AUS
EXTRA
MENU
FUNC.
LANG.
SET
GB
PROG
DE
4
KEY
FR
GB, F, D
ES
2
NL
®
DE
2000 W
LED
1000 W
