Christopeit Sport SP5000 Montage- Und Bedienungsanleitung Seite 38

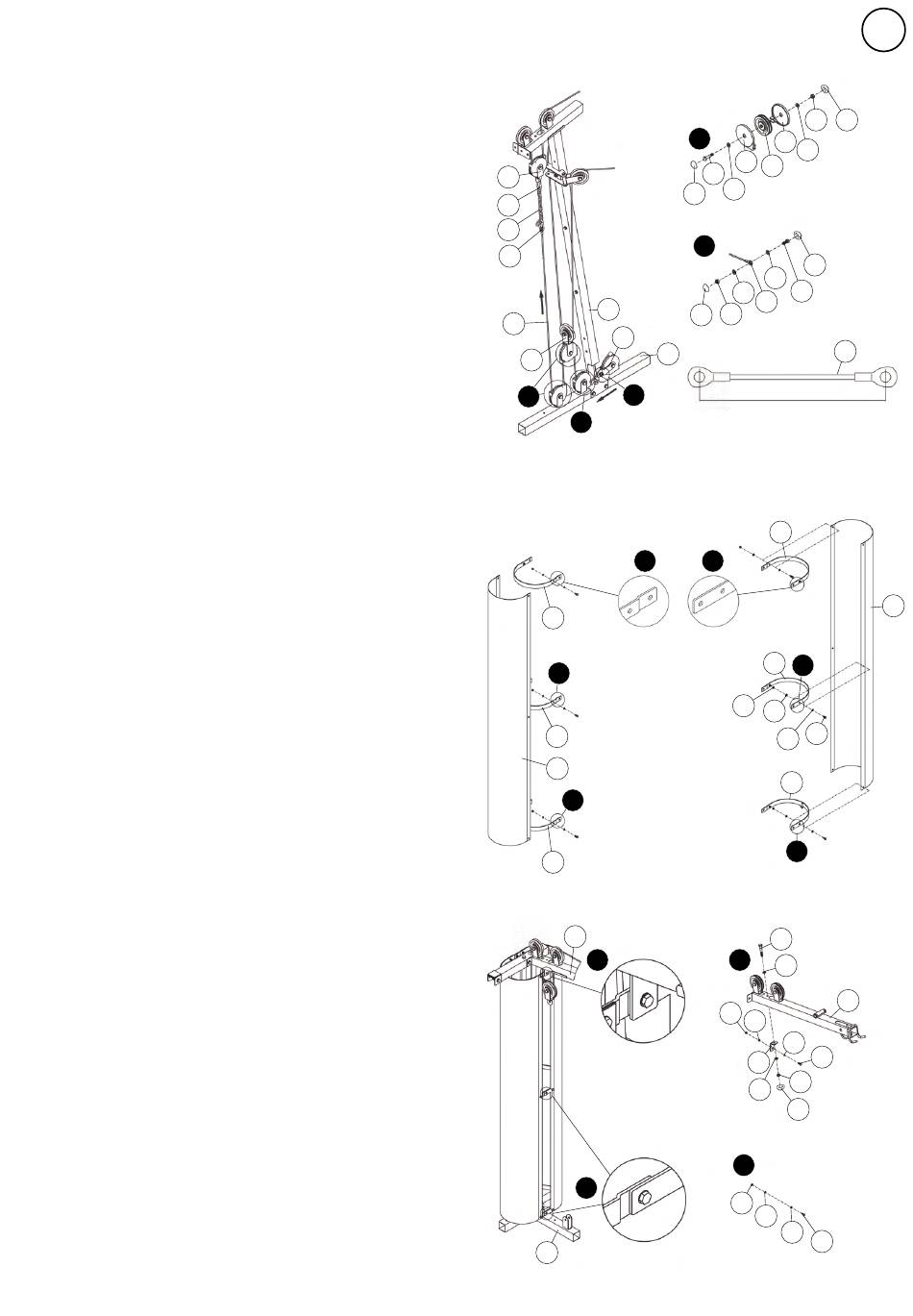

ÉTAPE 17
Installation du câble 2 (28) avec des unités de câble de
1. Tirez le câble 2 (28) par le grand trou de l'appui 2 (7) et
reliez l'extrémité du câble 2 (28) au support de câble de poulie
2 (6) en utilisant la vis M10x25 (109), la rondelle 10//20 (118)
et l'écrou a rondelle M10 (124) comme représenté sur la figure
„C".
2. Mettez l'unité de rouleau de deux câbles comme a la figure
„A" avec la vis M10x45 (110), la rondelle (118) et l'écrou a
rondelle (124), insèrez le câble 2 (28) et installez ces unités au
support du pied avant (1) de manière que le cable de poulie
puisse rouler facilement.
3. Mettez une unité de rouleau de câble comme a la figure „A"
avec la vis M10x45 (110), la rondelle (118) et l'écrou a rondelle
(124), insèrez le câble 2 (28) et reliez ceci au support jumeau
de câble de poulie (27) de manière que le câble de poulie
puisse rouler facilement.
4. Prenez le câble 2 (28) et agrandissezla avec la chaîne a 8
liens (53) et deux crochets de carbine (55) et reliez le câble 2
(28) au support de câble de poulie 2 (6), qui est prémonté au
câble 1 (26). (Notez: Pour obtenir un système coulissant doux
de câble, vous pouvez ajuster le système de câble à la chaîne
a 8 liens (53) avec des crochets de carbine (55) en les plaçant
dans une autre position.)
5. Puis, mettez les bouchons fileté pour M10 (131) sur tous
les M10 vis et ecrou.
ÉTAPE 18
Installation de l'enveloppe de poids (41) avec l'appui
d'enveloppe de poids (42) et les plateaux de recourbe-
ment( 43).
1. Reliez l'appui d'enveloppe de poids (42) et les plateaux
de recourbement (43) à la position appropriée de l'enveloppe
de poids (41) en utilisant la vis M6x16 (100), la rondelle 6//12
(116) et l'écrou a rondelle M6 (126). Notez, bien que l' appui
d'enveloppe de poids (42) et les plateaux de recourbement
(43) doivent etre montes a la position appropriee comme au
schéma de l'étape 18.
ÉTAPE 19
Installation de l'enveloppe de poids (41) avec les appuis
(42+43) au plateau L (32) et au pied arrière (2).
1. Mettez l'enveloppe de poids (41) avec l'appui prémonté
d'enveloppe de poids (42) dans les trous du pied arrière (2).
Obtenez l'extrémité des appuis opposés d'enveloppes de
poids (42) et des plateaux de recourbement (43) ensemble
et vissez les hermetiquement en utilisant la vis M6x16 (100),
la rondelle 6//12 (116) et l'écrou a rondelle M6 (126) comme
représenté a la figure „A" de l'étape 19.
2. Mettez le plateau L (32) sous la poutre transversale
supérieure (5) dans la position appropriée et vissezles her-
metiquement en utilisant la vis M8x65 (106), la rondelle 8//16
(117) et l'écrou a rondelle M8 (125)
3. Reliez le raccordement de recourbement supérieur du pla-
teau au plateau L (32) en employant la vis M6x20 (135), la
rondelle 6//12 (116) et l'ecrou a rondelle M6 (126).
4. Puis, mettez les bouchons fileté pour M8 (132) sur tous le
M8 ecrou.
