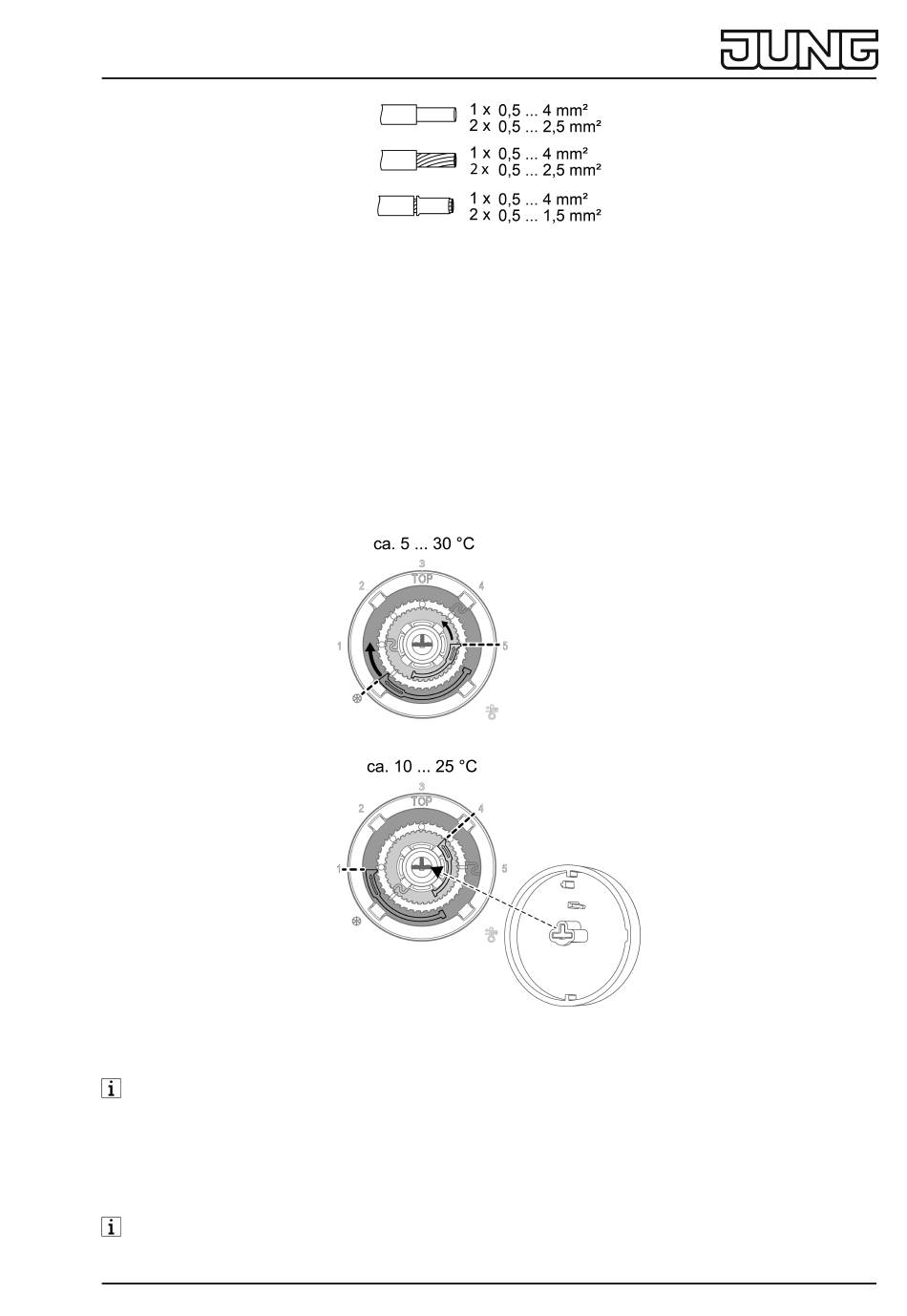

Jung RTR230 Bedienungsanleitung Seite 3

Raumthermostat (öffner) 230 v

Werbung

Raumthermostat (Öffner) 230 V
Elektrothermischen Stellantrieb (7) an Einsatz (1) gemäß Anschlussplan (Bild 2) anschlie-
ßen. Leiterquerschnitte beachten (Bild 3).
Gerät in Gerätedose montieren, Anschlussklemmen müssen unten liegen.
Rahmen, Zentralplatte und Bedienknopf aufstecken.
Netzspannung einschalten.
Das Gerät kalibriert sich innerhalb der ersten 90 Minuten. Regelabweichungen sind in die-
sem Zeitraum möglich.
Temperaturbegrenzungen einstellen
Der Raumtemperaturregler hat einen Einstellbereich von 5 ... 30 °C. Mit den Einstellringen auf
der Zentralplatte kann der Einstellbereich der Temperatur eingeschränkt werden.
Bild 4: Einstellung der Temperaturbegrenzung (vorher/nachher)
Bedienknopf von der Zentralplatte abziehen, so dass die Einstellringe sichtbar sind Bild.
Das Abziehen erfolgt von Hand oder mit geeignetem Werkzeug, z. B. Saug- oder Tasten-
heber.
Den großen blauen Einstellring im Uhrzeigersinn auf die gewünschte Minimaltemperatur
drehen. Jede Raste entspricht dabei einer Veränderung von etwa 1 °C.
Den kleinen roten Einstellring gegen den Uhrzeigersinn auf die gewünschte Maximaltem-
peratur drehen.
Der jeweilige Einstellring kann nur in einer Richtung gedreht werden. Um zur ursprüngli-
chen Einstellung zu gelangen, bis zur entsprechenden Position weiterdrehen.
82404803
J0082404803
Bild 3: Klemmbarer Leiterquerschnitt
3 / 4
